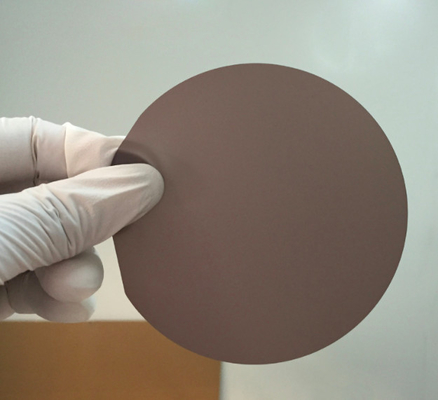

Gaufrettes du cristal piézoélectrique LiTaO3 LiNbO3, gaufrette noire de LT And LN pour la scie
  • Gaufrettes du cristal piézoélectrique LiTaO3 LiNbO3, gaufrette noire de LT And LN pour la scie
  • Gaufrettes du cristal piézoélectrique LiTaO3 LiNbO3, gaufrette noire de LT And LN pour la scie

Gaufrettes du cristal piézoélectrique LiTaO3 LiNbO3, gaufrette noire de LT And LN pour la scie

Lieu d'origine La Chine
Nom de marque zmkj
Numéro de modèle LT-3inch
Détails de produit
Matériaux:
Monocristal LiTaO3
Industrie:
la gaufrette de semi-conducteur, a vu la gaufrette, gaufrette optique
Application:
5G, dispositif de SCIE, verre optique,
Couleur:
jaune, rouge, noir
Adapté aux besoins du client:
Ok
Épaisseur:
0.2~1.0mm par ok adapté aux besoins du client
Taille:
2-6inch
Surligner:

lt noir

,

gaufrette litao3

Description de produit



substrats de gaufrette du niobate LiNbO3 de lithium du tantalate LiTaO3 de lithium de 3inch dia76.2mm,

La gaufrette noire de LT et de LN pour a vu, 3inch, 4inch, gaufrette de 6inch LiTaO3



Cristaux du LT LiTaO3 de tantalate de lithium de cristal piézoélectrique

Le tantalate de lithium (LT, LiTaO3) a les propriétés uniques, qui comme matériel trouve des utilisations dans des applications électro-optiques et acousto-optiques. Celles-ci peuvent être : dispositifs de traitement des ondes acoustiques de surface, dispositifs en vrac d'onde acoustique, transducteurs piézoélectriques et capteurs piézoélectriques. Les 36° et 42 coupes de ° de tantalate de lithium ont montré l'adoption répandue pour le marché de combiné de téléphone portable de télécommunication aux fréquences de 800 à 2100 mégahertz. Ces orientations montrent une largeur de bande/un compromis optimisés perte par insertion dans la représentation et dominent les ventes mobiles jamais en expansion de combiné.



Spécifications

Catégorie de SCIE





Orientation

36°Y-cut±0.2° 42°Y-cut±0.2° X-cut±0.2°
Diamètre 76.2±0.3mm, 100±0.3mm, 150±0.3mm
1er de l'appartement 22±2mm, 32±2mm, perpendiculaire de 47.5±2mm à X-axis±0.2° 22±2mm, 32±2mm, perpendiculaire de 47.5±2mm à 112°Y±0.2°
2st de l'appartement 10±2mm CW270°from 1er DE 10±2mm CW315°from 1er DE 10±2mm CW315° ou 270°from 1er DE
Épaisseur 200~250±25um, 300-350±25um, 500±25um
Surface avant « + », Ra<1nm,
Surface arrière GC#1000, GC#2000 enroulé
LTV <1um, zone d'at5x5mm
ARC ≤25um



Gaufrettes de la catégorie LiTaO3/LiNbO3 d'Opitcal



Z-coupe de X-coupe d'orientations



Diamètre 76.2±0.3mm 76.2±0.3mm



Orientation plate

(DE) perpendiculaire à X±0.2°



Épaisseur 0.2-5mm



Double S/D poli par côté 20/10,40/20 de qualité extérieure



TTV <15um



ARC <30um



 La température de curie 605±2°



Bord taillant de bord rouding





Cristaux du cristal piézoélectrique LiTaO3 de caractéristique

Excellente propriété photoélectrique
Seuil de dommages élevé
La température de curie élevée



Cristaux du cristal piézoélectrique LiTaO3

Spécifications Conventionnel Haute précision
Matériaux LiTaO3 (LT) LiTaO3 (LT)
Orientation X-112°Y, 36°Y, 42°Y±0.5° X-112°Y, 36°Y, 42°Y±0.5°
Parallèle 30 ″ 10"
Perpendiculaire 10 ′ 5'
qualité extérieure 40/20 20/10
Déformation de front des ondes

λ/4@632nm



λ/8@632nm



Planéité extérieure

λ/4@632nm



λ/8@632nm



Ouverture claire >90% >90%
Chanfrein <0> <0>
Tolérance d'épaisseur/diamètre ±0.1 millimètre ±0.1 millimètre
Dimensions maximum dia150×50mm dia150×50mm





Propriétés LiTaO3 (LT)
Type de matériel Monocristal
Structure cristalline Trigone, a = 5,154, c = 13.784Å
Point de fusion 1650℃
La température de curie 607
Chaîne de transmission 400 – 5000 nanomètre
Limite d'absorption 270nm
Perte d'absorption < 0="">
Indice de réfraction aucun =2.176, nord-est =2.180 (à 0,633 µm)
aucun =2.131, nord-est =2.134 (à µm 1,2)
Densité 7,45g/cm3
Conduction thermique 8.78x 10-7 m2/sec
Homogénéité optique ~10-5
Dureté (Mohs) 5
Coefficient élastique CE 11 2,33 (X 1011 N/m2)
CE 33 2,77 (X 1011 N/m2)
Constante diélectrique ε11/ε0 52,7
ε33/ε0 44,5
Hydrosolubilité insoluble dans l'eau
Coefficients de NLO d33 = 25h8 /V
d22 = 14h4 /V
d11 = 12h85 /V
Coefficients électrooptiques r31 = 20h4 /V, @633nm
r22 = 32h /V, @633nm
r33 = 42h5 /V, @633nm
Seuil de dommages 2 MW/cm2@532nm
Diamètre standard

dia150x50mm



Gaufrettes du cristal piézoélectrique LiTaO3 LiNbO3, gaufrette noire de LT And LN pour la scie 0



FAQ



Q1. Votre société est-elle une usine ou une société du commerce ?
Nous avons une usine et nous également exportons par nous-mêmes la société commerciale.

 Nous sommes les substrats fabricant de saphir et pouvons également produire beaucoup type cristal dans des gaufrettes.


Q2. Pourriez-vous fournir l'échantillon ?
Oui, nous pouvons fournir l'échantillon selon l'exigence de client.

Q3. Avez-vous des actions de gaufrette ou de lingots ?
Nous traitons beaucoup gaufrette et lentille de taille selon le besoin des clients.

presque 3inch, gaufrettes standard de l'épaisseur 4inch est en stock.

  Ainsi nous faisons classer peu en stock si c'est des spécifications communes.

Q4.Where votre société est-elle localisée ?
Notre société située à Changhaï, Chine. l'usine est dans la ville de Wuxi.

Q5. Combien de temps prendra pour obtenir les produits ?
Généralement cela prendra 1-3 semaines au processus, terrain communal standard de taille de gaufrette peut deliveried dans 2weeks

si la taille adaptée aux besoins du client il est dépendez de la quantité et de la taille des produits.
