GaN-SUR-silicium de gaufrette de nitrure de gallium de 300mm pour la puissance LED micro
  • GaN-SUR-silicium de gaufrette de nitrure de gallium de 300mm pour la puissance LED micro
  • GaN-SUR-silicium de gaufrette de nitrure de gallium de 300mm pour la puissance LED micro
  • GaN-SUR-silicium de gaufrette de nitrure de gallium de 300mm pour la puissance LED micro

GaN-SUR-silicium de gaufrette de nitrure de gallium de 300mm pour la puissance LED micro

Lieu d'origine La Chine
Nom de marque ZMSH
Certification rohs
Numéro de modèle GaN-SUR-silicium 6/8/12INCH
Détails de produit
Matériaux:
sous-produit de silicium
épaisseur de la couche epi:
2-7um
Matériel:
Wafer au nitrure de gallium
Fabrication traditionnelle utilisant:
Épitasie par faisceau moléculaire
Nombre de pièces:
1 pièces
Taille:
4 pouces / 6 pouces / 8 pouces / 12 pouces
Application du projet:
Application des micro-LED
Utilisation électronique:
électronique, circuits de commutation à grande vitesse, circuits infrarouges
Surligner:

Gaufrette de nitrure en aluminium de SI Epi

,

Gaufrette micro d'arséniure de gallium de LED

,

gaufrette de nitrure de gallium de 300mm

Description de produit





8 pouces 12 pouces 6 pouces GAN-ON-SI EPI-WAFERS pour pour l'application de micro-LED RF de puissance

8 pouces 100 mm 150 mm 200 mm 300 mm GAN-ON-SI EPI-WAFERS pour une application électrique



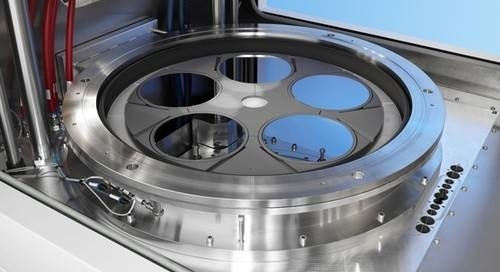

Wafer épitaxial GaN (GaN EPI sur le silicium)
Le nitrure de gallium (GaN) a été largement utilisé dans les appareils électriques et les diodes électroluminescentes bleues en raison de son large écart d'énergie.


Introduction au projet
Il existe un besoin croissant d'économie d'énergie et de progrès dans les systèmes d'information et de communication.Nous avons développé un substrat semi-conducteur à large bande avec du nitrure de gallium (GaN) comme matériau semi-conducteur de nouvelle génération.
Concept: en cultivant des films minces de GaN monocristallins sur des substrats de silicium, nous pouvons produire de grands substrats semi-conducteurs peu coûteux pour les appareils de nouvelle génération

.
Cible: pour les appareils électroménagers: interrupteurs et onduleurs dont la tension de panne est de centaines; pour les stations de base de téléphonie mobile: transistors haute puissance et haute fréquence.
Avantages: nos substrats en silicium sont moins chers à cultiver que les autres substrats en carbure de silicium ou en saphir, et nous pouvons fournir des dispositifs GaN adaptés aux exigences du client.


Glossaire
écart de large bande
Band gap refers to the energy field formed by the band structure in a crystal that does not contain electrons (semiconductor materials with a band gap larger than silicon are often referred to as wide band gap semiconductors)Matériau à large bande avec une bonne transparence optique et une tension de rupture électrique élevée


Hétérojunction
En général, dans le domaine des semi-conducteurs, des films relativement minces de matériaux semi-conducteurs à composition différente sont empilés.Pour les cristaux mixtes, des hétérojointes avec des interfaces atomiquement lisses et de bonnes propriétés d'interface sont obtenues.



Spécifications pour les plaquettes Epi à base de GaN bleu sur Si


Spécification du produit
Titres Values/Proportion
Substrate Si
Le diamètre de la gaufre est de 100 mm, 150 mm, 200 mm, 300 mm
Épaisseur de la couche épi 2-7 μm
Arc de gaufre < 30 μm, typique
Morphologie de surface RMS < 0,5 nm en 5 × 5 μm2
Barrière AlXGa1-XN, 0
couche de cap In situ SiN ou GaN (mode D); p-GaN (mode E)
Densité 2DEG > 9E12/cm2 (20 nm Al0,25GaN, 150 mm)
Mobilité électronique > 1800 cm2 /Vs (20 nm Al0.25GaN, 150 mm)

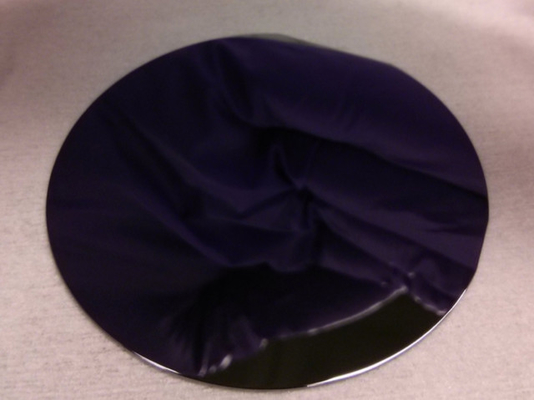

GaN-SUR-silicium de gaufrette de nitrure de gallium de 300mm pour la puissance LED micro 0

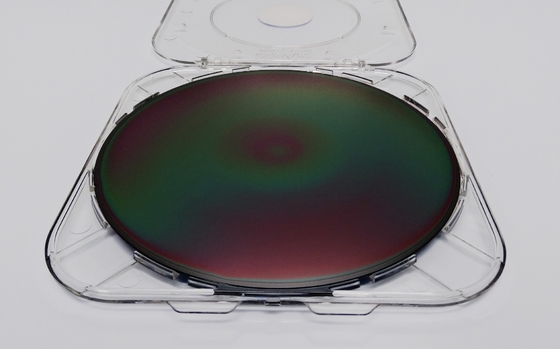

GaN-SUR-silicium de gaufrette de nitrure de gallium de 300mm pour la puissance LED micro 1
Nous nous engageons à fournir des épi-wafers GaN de haute qualité pour les applications électroniques de puissance, RF et Micro-LED.

Historique • Fondée en 2012 en tant qu'épi-fonderie pure de plaquettes GaN
Technologie • Technologie brevetée couvrant l'ingénierie du substrat, la conception du tampon, la région active
optimisation pour des épi-structures de haute qualité, plates et exemptes de fissures.

• Les membres de l'équipe technique de base ont tous plus de 10 ans d'expérience en GaN
Capacité
• salle blanche de classe 1000 de 3300 m2
• 200 000 pièces par an pour les épi-plaquettes GaN de 150 mm
Produit
La diversité
• GaN sur Si (jusqu'à 300 mm)
• GaN sur SiC (jusqu'à 150 mm)
• GaN-sur-HR_Si (jusqu'à 200 mm)
• GaN sur le saphir (jusqu'à 150 mm)
• GaN sur GaN
• 400 brevets déposés en Chine, aux États-Unis, au Japon, etc.
avec > 100 octroyés
• Licence de 80 brevets auprès de imec
• Certificat ISO9001:2015 pour la conception et le fonctionnement
fabrication de matériaux à base de GaN epi


FAQ:



Q: Quel est votre MOQ?

R: (1) Pour l'inventaire, le MOQ est de 1pcs.

(2) Pour les produits personnalisés, le MOQ est de 5 pièces.



Q: Quel est le mode d'expédition et le coût?

R: Nous acceptons DHL, Fedex, EMS, etc.

(2) Si vous avez votre propre compte express, c'est génial. Sinon, nous pourrions vous aider à les expédier.

Le fret est conforme au règlement effectif.



Q: Quel est le délai de livraison?

Pour l'inventaire: la livraison est de 5 jours ouvrables après la commande.

Pour les produits sur mesure: la livraison est de 2 ou 3 semaines après la commande.



Q: Avez-vous des produits standard?

R: Nos produits standard en stock. comme 4 pouces 0,65 mm,0Une gaufre de 5 mm.

Q: Comment payer?

A: 50% de dépôt, laissé avant la livraison T/T,

Q: Puis-je personnaliser les produits en fonction de mes besoins?

R: Oui, nous pouvons personnaliser le matériau, les spécifications et le revêtement optique pour votre optique

composants en fonction de vos besoins.
