Gaufrette de GaN de nitrure de gallium de HVPE, position libre de puce de Gan taille de 10 x 10 millimètres

Gaufrette de GaN de nitrure de gallium de HVPE, position libre de puce de Gan taille de 10 x 10 millimètres
Gaufrette de GaN de nitrure de gallium de HVPE, position libre de puce de Gan taille de 10 x 10 millimètres Gaufrette de GaN de nitrure de gallium de HVPE, position libre de puce de Gan taille de 10 x 10 millimètres

Image Grand :  Gaufrette de GaN de nitrure de gallium de HVPE, position libre de puce de Gan taille de 10 x 10 millimètres

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: zmsh
Numéro de modèle: GaN-001
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: by case
Détails d'emballage: caisse simple de gaufrette dans la pièce de nettoyage de 100 catégories
Délai de livraison: 2-4 semaines
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 10pcs/month

Gaufrette de GaN de nitrure de gallium de HVPE, position libre de puce de Gan taille de 10 x 10 millimètres

description de
Matériau: Monocristal de GaN l'industrie: Gaufrette de semi-conducteur, LED
Application: dispositif de semi-conducteur, gaufrette de LD, gaufrette de LED, détecteur d'explorateur, laser, Type: Calibre de HVPE
Personnalisé: OK Taille: 10X10,5X5,20X20,30X30, DIA45MM,
Surligner:

calibre gan

,

calibre d'aln

gaufrette de GaN de nitrure de gallium de méthode de 2inch HVPE, substrats debout libres de GaN pour le LD, puces de GaN de taille de 10x10mm, gaufrette de HVPE GaN



Au sujet de la caractéristique de GaN présentez

 La demande croissante en capacités de puissance-manipulation ultra-rapides, à hautes températures et élevées fait repenser l'industrie de semi-conducteur de madethe le choix des matières employées comme semi-conducteurs. Par exemple,

pendant que les divers dispositifs de calcul plus rapides et plus petits surgissent, l'utilisation du silicium le rend difficile de soutenir la loi de Moore. Mais également gaufrette en électronique de puissance, ainsi de semi-conducteur de GaN est développé pour le besoin.

 Dû à sa tension claque unique de caractéristiques (haut actuel maximum, haut, et haute fréquence de changement), nitrure GaN de gallium est le matériel unique du choix pour résoudre des problèmes de l'avenir.   GaN a basé des systèmes ont l'efficacité de puissance plus élevée, les pertes de puissance de ce fait de réduction, commutent à une plus haute fréquence, de ce fait réduisant la taille et le poids.



   La technologie de GaN est employée dans de nombreuses applications de haute puissance telles que les alimentations industrielles, du consommateur et de serveur d'énergie, la commande solaire, à C.A. et les inverseurs d'UPS, et les voitures hybrides et électriques. En outre,

GaN approprié idéalement aux applications de rf telles que les stations de base, les radars et TV par câble cellulaires

infrastructure dans la mise en réseau, secteurs d'espace et de défense, grâce à sa haute résistance de panne, figure à faible bruit et linéarités élevées.







Caractéristiques pour des substrats de GaN

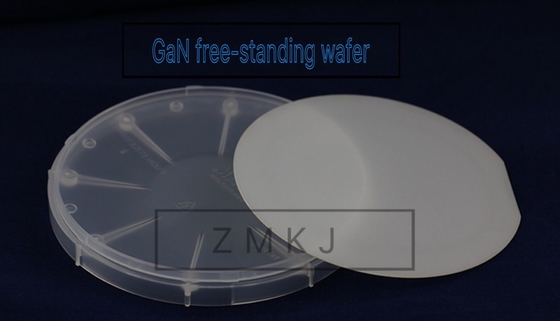

2" substrats de GaN
Article GAN-FS-n GAN-FS-SI
Dimensions ± 1mm de Ф 50.8mm
Densité de défaut de Marco Un niveau ≤ 2 cm-2
Niveau de B > 2 cm-2
Épaisseur 330 µm du ± 25
Orientation ± 0.5° du C-axe (0001)
Orientation plate ± 0.5°, (de 1-100) ± 16,0 1.0mm
Orientation secondaire plate ± 3°, 8,0 ± 1.0mm (de 11-20)
TTV (variation totale d'épaisseur) µm ≤15
ARC µm ≤20
Type de conduction de type n Semi-isolant
Résistivité (300K) < 0=""> >106 Ω·cm
Densité de dislocation Moins que 5x106 cm-2
Superficie utilisable > 90%
Polonais Surface avant : Ra < 0="">
Surface arrière : La terre fine

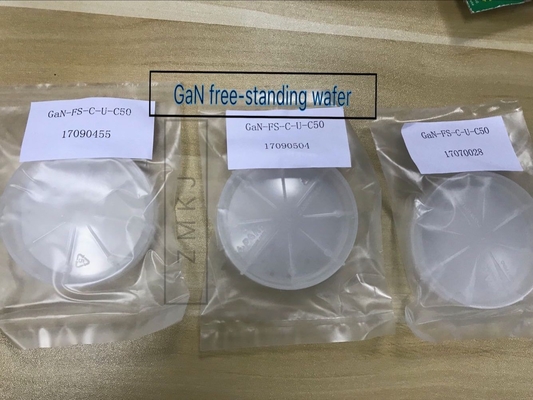

Paquet Emballé dans un environnement de pièce propre de la classe 100, dans des conteneurs simples de gaufrette, sous une atmosphère d'azote.

P-GaN sur le saphir

Croissance MOCVD/HVPE
Conductivité Type de P
Dopant Magnésium
Concentration > 5E17 cm-3
Épaisseur 1 | 5 um
Résistivité < 0="">
Substrat Ø 2"/Ø 3"/Ø 4" gaufrette de saphir

Gaufrette de GaN de nitrure de gallium de HVPE, position libre de puce de Gan taille de 10 x 10 millimètres 0

Applications

  1. - Diverses LED : LED blanche, LED violette, LED ultra-violette, LED bleue
  2. - Détection environnementale
  3. Substrats pour la croissance épitaxiale par MOCVD etc.
  4. - Diodes lasers : LD violet, LD vert pour les projecteurs ultra petits.
  5. - Appareils électroniques de puissance
  6. - Appareils électroniques à haute fréquence
  7. Affichage de projection de laser, dispositif de puissance, etc.
  8. Stockage de date
  9. Éclairage de rendement optimum
  10. Appareils électroniques à haute efficacité
  11. Nouvelle technologie d'hydrogène de solor d'énergie
  12. Bande de terahertz de source lumineuse

Gaufrette de GaN de nitrure de gallium de HVPE, position libre de puce de Gan taille de 10 x 10 millimètres 1

Gaufrette de GaN de nitrure de gallium de HVPE, position libre de puce de Gan taille de 10 x 10 millimètres 2
