2" InSb-Te EPI Substrats à bande étroite Substrats à semi-conducteurs Components de salle
  • 2
  • 2
  • 2
  • 2

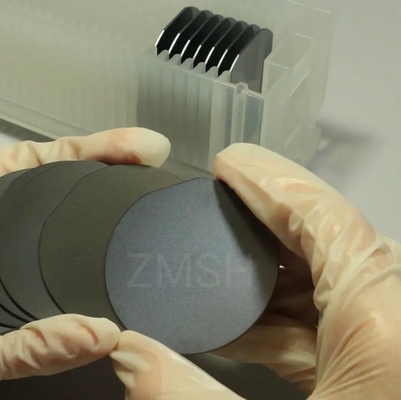

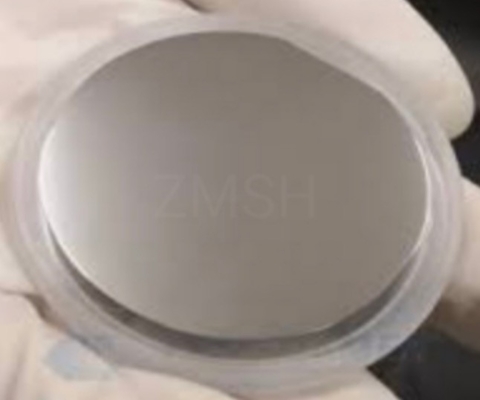

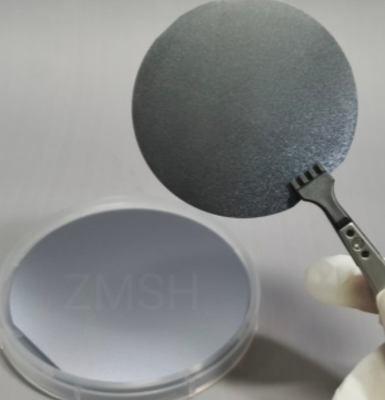

2" InSb-Te EPI Substrats à bande étroite Substrats à semi-conducteurs Components de salle

Lieu d'origine Chine
Nom de marque ZMSH
Certification ROHS
Numéro de modèle Substrats inSb-Te
Détails de produit
le matériel:
InSb-Te
Diamètre:
2"
Dopant:
ET
orientation:
(111) +/- 0,5°
Épaisseur:
510+/-25um
TTV:
≤10um
Méthode de croissance:
LA CZ
Mobilité:
> 100000@77K
Application du projet:
Substrats à base de semi-conducteurs
Surligner:

2 "InSb-Te EPI Substrats

,

Substrats à base de semi-conducteurs GaP

,

Plaquettes de phosphure d'indium EPI

Description de produit

2 ¢ InSb-Te EPI Substrats espace de bande étroite semi-conducteurs Substrats composants de hall



Description de l'InSb-Te:

Antimonure d'indium (Résultats de l'enquête), comme une sorte de composé binaire du groupe III-V, a été l'objet de recherches dans le domaine de laélectroniqueL'InSb est un matériau très performant pour la fabrication d'équipements de traitement de l'eau et de l'eau.espace de bande étroite, une très petite masse effective d'électrons et une très grande mobilité électronique, particulièrement remarquable est qu'il appartient à l'absorption intrinsèque dans la gamme spectrale de3 à 5 μm, avec une efficacité quantique de près de 100 pour cent, ce qui en fait le matériau préféré pour la préparation des ondes moyennesdétecteurs infrarougesLa taille de la structure de réseau de l'atome te et de l'atome sb est proche l'une de l'autre.et la structure de la coquille d'électrons de valence est également proche l'une de l'autre. l'atome est dopé comme substitut pour remplacer le carbone dans le cristal et joue le rôle de donneur.CZ-pullCette méthode pourrait être utilisée pour préparer des matériaux de corps insb avec une certaine concentration de te doping et l'ajout de te pourrait modifier le type conducteur des cristaux insb,et a également eu un impact important sur les propriétés électriques et optiques des matériauxDes études pertinentes ont jeté les bases expérimentales de la croissance spatiale deLe dopage.



Caractéristiques de l'InSb-Te:

Concentration élevée de porteurs Il a une conductivité électrique plus élevée et une faible résistivité dans les appareils électroniques.
Mobilité élevée du transporteur Il décrit les porteurs dans un matériau pour se déplacer sous un champ électrique.
Déterminer la nature Le dopage au tellurium peut augmenter la chaleur des matériaux cristallins InSb.
Absorption de la lumière Le dopage au tellurium peut modifier les jonctions de bande de la structure des cristaux InSb.
Émission lumineuse Le Te-dopé InSb peut être stimulé pour produire une émission lumineuse par
excitation externe ou injection d'électrons.
Compatibilité Le substrat InSb dopé par TE a une bonne correspondance de réseau avec d'autres semi-conducteurs.
Stabilité thermique Le dopage au tellurium peut améliorer la stabilité thermique des matériaux InSb.
Propriété optique Le dopage au tellurium a également un certain effet sur
les propriétés optiques des matériaux InSb



Paramètres techniques de l'InSb-Te:

Paramètre

Pour l'application de la présente directive, le présent règlement s'applique à partir du 1er janvier 2016.

Méthode de croissance

CZ

Dépendant

Le

Les orientations

(111) +/- 0,5°

Angle d'orientation

N/A

Arrondissement des bords

0.25

Diamètre

50.5 +/- 0.5

Épaisseur

510+/-25

D'orientation

Les mesures de sécurité doivent être prises conformément à l'annexe II.

DE longueur

16+/-2

L'orientation du FMI

Les mesures de sécurité doivent être prises conformément à l'annexe II.

SI longueur

8+/-1

CC

0.4-1.4E5@77K

Mobilité

> 100000@77K

Le numéro de série EPD-AVE

≤ 50

TTV

≤ 10

Le titre TIR

≤ 10

- Je vous en prie.

≤ 10

La distorsion.

≤ 15

Surface avant

Polissés

Surface du côté arrière

Polissés

Le pachaging

Plateau unique





Applications de l'InSb-Te:

1- Les appareils électroniques à grande vitesse: les cristaux InSb dopés au tellurium présentent également un potentiel dans les appareils électroniques à grande vitesse.



2. Dispositifs de structure quantique: les cristaux InSb dopés de Te peuvent être utilisés pour préparer des dispositifs de structure quantique, tels que

Des puits quantiques et des dispositifs dot quantiques.



3- les appareils optoélectroniques: les cristaux InSb dopés de Te peuvent être utilisés pour préparer divers appareils optoélectroniques, tels que:

les photodétecteurs, les amplificateurs photoélectriques et les convertisseurs photoélectriques.



4Détecteur infrarouge: les cristaux InSb dopés de Te peuvent être utilisés pour préparer des détecteurs infrarouges de haute performance.

Le dopage au tellure peut augmenter la concentration et la mobilité des porteurs.



5Les lasers infrarouges: les cristaux InSb dopés de Te ont également un potentiel d'application dans le domaine des lasers infrarouges.

Le telurium se transforme en cristaux InSb, la structure de bande des cristaux INSB peut réaliser le travail des lasers infrarouges.





2" InSb-Te EPI Substrats à bande étroite Substrats à semi-conducteurs Components de salle 0





Autres produits apparentés à InSb-Te:

SIC Substrate:

2" InSb-Te EPI Substrats à bande étroite Substrats à semi-conducteurs Components de salle 1





FAQ:

Q: Quelle est la marque deTe-InSb?

A: Nom de marqueTe-InSbest ZMSH.



Q: Quelle est la certification deTe-InSb?

A: La certification deTe-InSbest ROHS.



Q: Quel est le lieu d'origine deTe-InSb?

A: Le lieu d'origine deTe-InSbest la Chine.



Q: Quel est le MOQ deTe-InSb à la fois?

R: La quantité deTe-InSbC'est 25 pièces à la fois.
