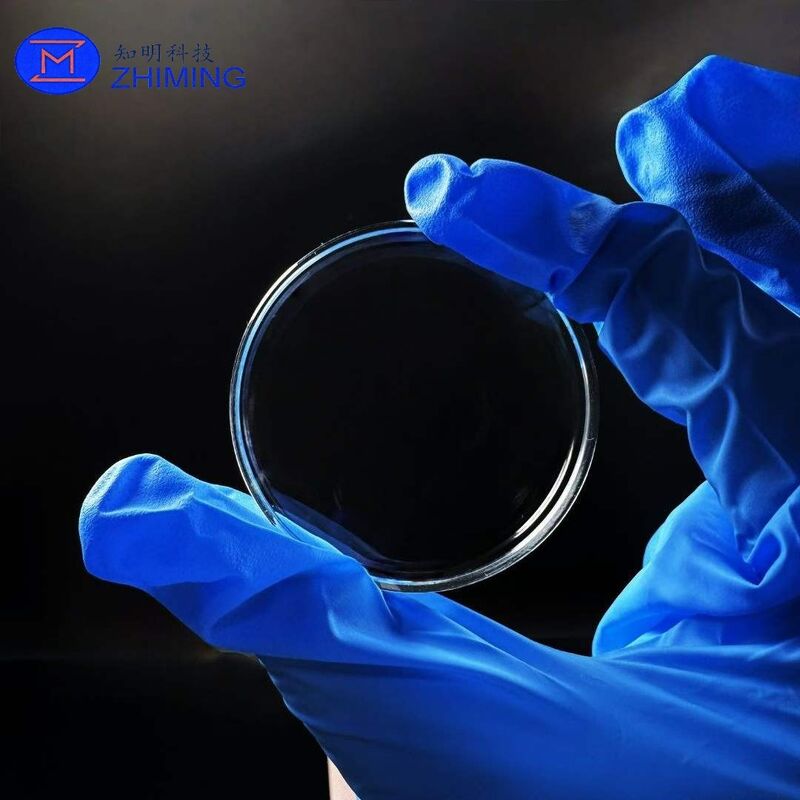

Fenêtres en saphir:Aluminium α-Al2O3 monocristallin de haute pureté entièrement personnalisable, hautement transparent

Présentation du produit

Les fenêtres en saphir sont des éléments de transmission optique de haute précision fabriqués à partir de lingots d'alumine monocristalline de haute pureté (α-Al₂O₃) cultivés selon la méthode Kyropoulos, à travers de multiples processus, notamment le tranchage orienté, le rodage de précision, le polissage chimico-mécanique et le nettoyage ultra-propre. En tant que matériau de base pour les hublots industriels haut de gamme, il hérite de tous les avantages intrinsèques du saphir monocristallin, combinant une excellente homogénéité optique, une résistance aux ultra-hautes températures, une dureté mécanique supérieure, une forte résistance à la corrosion plasma et une isolation électrique exceptionnelle. Il constitue une alternative de mise à niveau haut de gamme aux matériaux de fenêtre traditionnels tels que la silice fondue et le verre borosilicaté.

Le produit offre une transmission élevée sur une large bande allant de l'ultraviolet à l'infrarouge moyen, et prend en charge la personnalisation pleine dimensionnelle, plusieurs orientations de cristaux et divers revêtements optiques pour répondre aux exigences optiques, mécaniques et thermiques dans différentes conditions de travail. Il est largement utilisé dans la fabrication de semi-conducteurs, les industries à haute température, l'optique laser, la recherche chimique, l'aérospatiale et la défense nationale, et peut fonctionner de manière stable pendant longtemps dans des conditions extrêmes telles que le bombardement de plasma, les températures et pressions élevées, la forte corrosion et le vide poussé.

Caractéristiques techniques de base

1. Système de matériaux monocristallins de haute pureté
Fabriquée à partir d'un monocristal d'alumine de haute pureté de qualité 4N5 (≥ 99,995 %) cultivé selon la méthode Kyropoulos, l'ensemble de la fenêtre est un monocristal complet exempt de joints de grains, de pores et de ségrégation d'impuretés. Avec une faible densité de défauts internes et une contrainte uniforme, sa consistance optique est de loin supérieure à celle des matériaux en céramique et en verre polycristallins, garantissant ainsi une stabilité des performances à long terme dans des conditions de travail extrêmes.

2. Performances optiques à haute transmission à large spectre

    Il offre une excellente transmission dans une large bande allant de 190 nm UV à 4,5 μm moyen infrarouge. Les fenêtres polies double face standard à plan C atteignent plus de 85 % de transmission dans la bande de lumière visible. La conception de coupe du plan C transmet le long de l'axe optique, réduisant efficacement l'influence de la biréfringence cristalline et garantissant la précision de l'imagerie optique et de la détection. Des revêtements fonctionnels tels que des revêtements antireflet et à haute réflexion sont disponibles sur demande pour améliorer encore l'efficacité optique.

3. Résistance aux températures ultra-hautes et aux chocs thermiques

   Le matériau a un point de fusion allant jusqu'à 2 050 ℃ et une température de travail continue à long terme allant jusqu'à 1 600 ℃ dans une atmosphère oxydante. Avec un coefficient de dilatation thermique de 5,8~7,7×10⁻⁶/℃ (variant selon l'orientation des cristaux), bien inférieur à celui du verre ordinaire, il peut résister à de graves chocs thermiques sans se fissurer. Sa déformation dimensionnelle à haute température est minime, ce qui la rend adaptée aux scénarios thermiques extrêmes tels que les fours tubulaires, les réacteurs à haute température et les chambres à plasma.

4. Résistance mécanique et résistance à l'usure ultra élevées
Il a une dureté Mohs de 9 (après le diamant), une résistance à la flexion d'environ 400 MPa et une résistance à la compression d'environ 2 000 MPa. La surface de la fenêtre est résistante à l'usure et aux rayures, et peut résister à l'érosion du flux d'air à haute pression, au frottement des particules et aux impacts mécaniques. Il n'est pas facile de produire des rayures et de l'usure après une utilisation à long terme, et sa durée de vie est 3 à 5 fois supérieure à celle des fenêtres en silice fondue, ce qui réduit considérablement les coûts de fonctionnement et de maintenance de l'équipement.

5. Forte inertie chimique et résistance au plasma
Il est presque insoluble dans tous les acides forts, alcalis et solvants organiques à température ambiante, et n'est corrodé que lentement par l'acide fluorhydrique et l'acide phosphorique chaud.Il présente également une excellente résistance au bombardement plasma, sans précipitation de particules ni vieillissement du matériau pendant les processus de gravure et de dépôt des semi-conducteurs, garantissant ainsi efficacement la propreté de la chambre et le rendement du produit.

6. Excellentes propriétés d'isolation électrique et diélectriques
  Le saphir intrinsèque de haute pureté a une résistivité à température ambiante supérieure à 10¹⁴ Ω·cm, avec une excellente isolation électrique, une constante diélectrique stable et une perte diélectrique ultra faible. Il fournit une isolation électrique fiable dans des conditions de haute tension et haute fréquence sans fuite, étincelles et interférences de signal, adapté aux scénarios spéciaux tels que le plasma RF, l'alimentation haute tension et les appareils à micro-ondes.

7. Personnalisation complète des paramètres et capacité d'usinage de précision
   La personnalisation pleine dimensionnelle de la forme, de la taille, de l'épaisseur, de l'orientation des cristaux et de la précision de la surface est prise en charge. Diverses structures telles que des formes rondes, carrées, rectangulaires, étagées et spéciales peuvent être traitées. Un traitement secondaire tel que le chanfreinage de précision, le chant, le perçage, le rainurage et le scellement de métallisation peut être effectué pour correspondre avec précision aux interfaces d'installation et aux exigences de processus de divers équipements.

8. Contrôle de la propreté de qualité semi-conducteur
   Les produits de qualité semi-conducteur adoptent plusieurs processus de nettoyage ultra-propres et sont inspectés et emballés sous vide dans des salles blanches de classe 100/classe 1000. Les particules de surface et les résidus d'ions métalliques sont strictement contrôlés. Ils peuvent être directement utilisés dans des scénarios de processus de haute pureté tels que la fabrication de plaquettes et la gravure au plasma, avec un certificat d'analyse (COA) complet fourni.

Spécifications standards

Applications typiques

1. Fabrication de semi-conducteurs : Fenêtres de chambre, fenêtres sous vide et fenêtres de protection plasma pour graveurs, équipements de dépôt PVD/CVD, résistants à la corrosion plasma et assurant la propreté des processus
2. Industrie à haute température : fenêtres d'observation pour fours tubulaires, fours de frittage à haute température et réacteurs à haute pression, résistant à une température élevée de 1 600 ℃ et à un choc thermique pour un fonctionnement à long terme
3. Champ laser optique : fenêtres de protection de sortie laser haute puissance, fenêtres de détection de spectromètre, fenêtres d'instruments optiques UV/IR, lentilles de protection de capteur
4. Recherche chimique et scientifique : fenêtres transmettant la lumière pour chambres de réaction hautement corrosives, fenêtres d'observation de fluides à haute pression, fenêtres de réacteurs à haute température de laboratoire
5. Aérospatiale et domaines spéciaux : fenêtres de détection IR, composants de protection optique résistant aux radiations, fenêtres résistantes à la pression pour la détection en haute mer

Contrôle de qualité
Un système de contrôle qualité complet allant de la sélection des lingots à la livraison du produit fini est établi, et chaque fenêtre est soumise à une inspection multidimensionnelle stricte. Les éléments d'inspection de base comprennent : la vérification XRD de l'écart d'orientation des cristaux, l'inspection de l'uniformité de la taille et de l'épaisseur de la tranche, les tests d'interférence de planéité et de parallélisme, la rugosité de surface et le dépistage des défauts, l'inspection visuelle complète des défauts, l'inspection par échantillonnage de transmission et les tests de propreté. Un certificat d'analyse (COA) complet peut être fourni pour toutes les qualités de produits. Les produits de qualité semi-conducteur suivent strictement les spécifications d'emballage propre, garantissant des paramètres de produit précis et des performances stables pour répondre aux exigences strictes des scénarios de recherche industrielle et scientifique haut de gamme.
