Pièces de saphir
>
|
|
| Lieu d'origine | La Chine |
| Nom de marque | zmkj |
| Numéro de modèle | cylinder-024 |

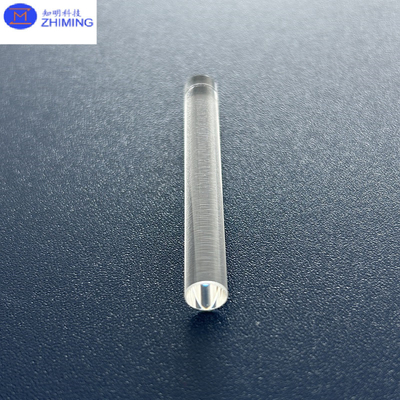

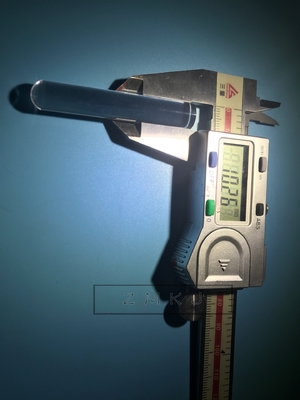

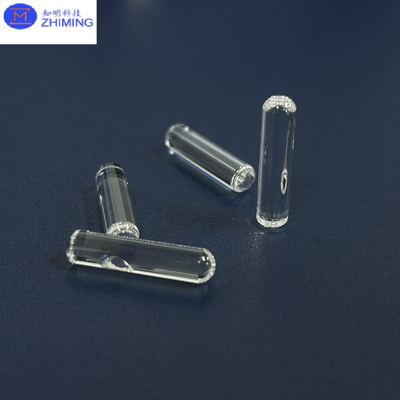

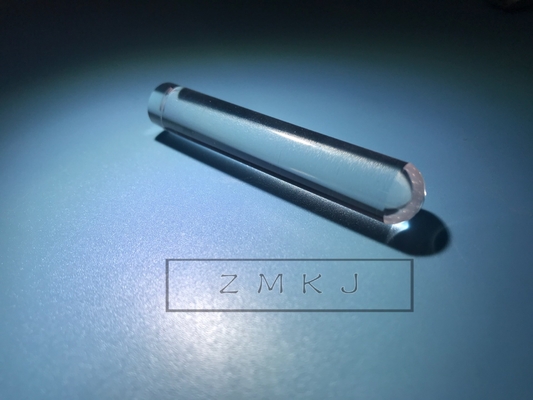

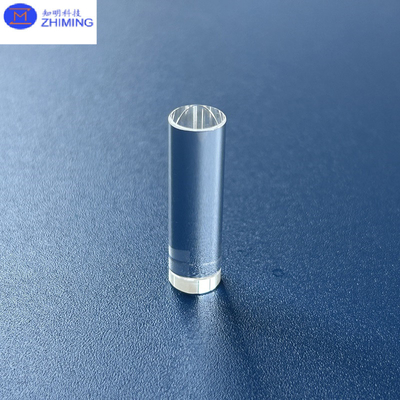

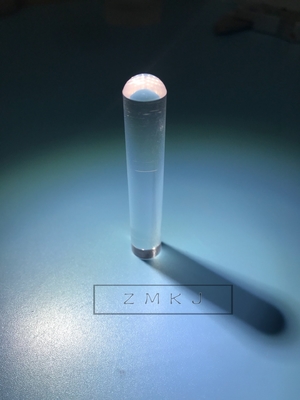

cylindre optique de saphir, verre du monocristal Al2O3, lingots en verre optique de saphir, tiges optiques de saphir, bâton optique de saphir, lentille en verre du monocristal Al2O3, lingots en verre optique par le saphir, tiges optiques polies de saphir
d'où est-ce que le saphir est ?
Le saphir synthétique est une forme de monocristal de corindon, Al2O3, égalementconnusous le nom d'alpha-alumine, alumine,
et Al2O3de monocristal. Lesaphirestl'oxyde d'aluminiumsouslaformela plus puresanslaporositéoulesjoints de grain, la rendantthéoriquementdense. Lacombinaisondespropriétésfavorablesdeproduit chimique, électriques, mécaniques, optiques, extérieures, thermiques, etdelongévitéfontàsaphirunmatérielpréférépourdesconceptionsdesystèmeetdecomposantdehauteperformance. Pourdifférentesapplicationsdesemi-conducteur, lesaphirestlemeilleurchoixen comparaisond'autressimple-cristauxsynthétiques.
Propriétés principales de saphir :
| Formule chimique | Al2O3 |
| Classe en cristal | Système hexagonal, classe rhomboidal 3m |
| Constantes de trellis, A | a=4.785, c=12.991 |
| Densité, g/cm3 | 3,98 |
| Point de fusion, °K | 2303 |
| Dureté | Knoop (daN/mm2) : parallèle 1800 au C-axe, perpendiculaire 2200 au C-axe, Mohs : 9 |
| Gamme de transmission optique, µm | 0.17 - 5,5 |
| Indice de réfraction à 0,532 µm | n0=1.7717, nord-est =1.76355 |
| Absorption d'eau | zéro |
| Jeune module, Gpa | 345 |
| Module de cisaillement, Gpa | 145 |
| Module de compressibilité, Gpa | 240 |
| Module de recourbement (module de la rupture), MPA | 420 à 20°C, 280 à 500°C |
| Coefficient élastique | C11=496, C12=164, C13=115, C33=498, C44=148 |
| Coefficient de Poisson | 0.25-0.30 |
| Coefficient de frottement | 0,15 sur l'acier, 0,10 sur le saphir |
| Résistance à la traction, MPA | 400 à 25°, 275 à 500°, 345 à 1000° |
| Résistance à la flexion, daN/mm2 | 35 à 39 |
| Résistance à la pression, GPa | 2,0 |
| Module de Young E, daN/mm2 | 3,6 x 104 à 4,4 x 104 |
| La chaleur spécifique, j (kilogramme X K) | 105 à 91°K, 761 à 291°K |
| Coefficient thermique d'expansion linéaire, K-1, à323K | parallèle 6,66 x 10-6 à l'axe optique, perpendiculaire 5 x 10-6 à l'axe optique |
| Conduction thermique, avec (m X K) à 300K | parallèle 23,1 à l'axe optique, perpendiculaire 25,2 à l'axe optique |
| Résistivité, ohm X cm | 1016 (25°), 1011 (500°), 106 (1000°) |
| Constante diélectrique | 11,5 (103 - 109 hertz, 25°) parallèles à C-axe, (103 - 109 hertz, 25°) perpendiculaire 9,3 au C-axe |
| Résistance diélectrique, V/cm | 4 x 105 |
| Tangente de perte | 1 x 10-4 |
| Solubilité - dans l'eau - en HNO3, H2TELLEMENT4, HCL, à haute fréquence - dans les alcalis - dans les fontes de métaux magnésium, Al, Cr, Co, Ni, Na, K, Bi, Zn, Cs |
insoluble insoluble à 300°C insoluble à 800°C insoluble à 800-1000°C |
| g - stabilité de rayonnement | Aucun changement de transmission au-dessus de 2,5 millimètres après exposition à 107 rads. Aucune coloration évidente après exposition à 108 Rads/hr pendant 60 minutes - à 195°C |
| Stabilité de rayonnement de Proton | Aucun changement de transmission en-dessous de 0,3 µm après exposition à 1012 protons/à cm2 de dose totale |
| Résistance chimique |
Le saphir est fortement inerte et résistant à l'attaque dans la plupart des environnements de processus comprenant l'acide fluorhydrique et les applications de plasma de fluor a généralement trouvé dans le traitement de gaufrette de semi-conducteur (NF3, CF4) |
quel est advantagement de saphir ?
1-Thinner et vitraux plus fortement que standard
longueurs d'onde 2-Transmits s'étendant d'UV à Mi-infrarouge
dureté 3-Features extérieure extrême et résistance chimique
quelles sont des demandes de saphir ?
Substrats/gaufrettes de saphir : disques EPI-poli, optiquement poli, enroulé ou de comme-coupe de saphir, fenêtres, substrats, blancs aussi bien que structures épitaxiales « silicium-sur-saphir » (SOS).
spécifications communes pour la lentille optique de saphir
Diamètre 0.2-300mm ou personnalisation
Tolérance +/-0.1mm de diamètre à +/-0.01mm
Épaisseur 0.10-100mm
± 0.1mm ou +/-0.01mm de tolérance d'épaisseur
Qualité extérieure (éraflure et fouille) 60/40, 40/20 ou better20/10
Exactitude extérieure λ/10, λ/2, λ
Ouverture claire >85%, >90%
Parallélisme +/--3 ', +/--30 »
Degré 0.1~0.3mm×45 biseauté
revêtement AR, BBAR ou sur requête de client (UV, FORCE, IR)
échantillon 3,0
4.We peut assurer le service adapté aux besoins du client par professionnel à temps et fournir la coopération et l'appui de l'appareil de développement et de technologie de produit nouveau.
emballage et livraison de 5,0
