Détails de produit
Lieu d'origine: La Chine
Nom de marque: zmkj
Numéro de modèle: LN-gaufrette
Conditions de paiement et d'expédition
Quantité de commande min: 25pcs
Prix: by case
Détails d'emballage: CHOYEZ les films ou le cas du casstle 25pcs par la pièce de nettoyage de 100 catégories
Délai de livraison: 15-30 jours
Capacité d'approvisionnement: Illimité par mois.
Matériaux: |
Monocristal LiNbO3 |
l'industrie: |
gaufrette de semi-conducteur, gaufrette de scie, gaufrette optique |
Application: |
5G, dispositif de SCIE, verre optique, |
couleur: |
jaune, rouge, noir |
Personnalisé: |
OK |
Taille: |
2-6inch |
Epaisseur: |
250um |
Matériaux: |
Monocristal LiNbO3 |
l'industrie: |
gaufrette de semi-conducteur, gaufrette de scie, gaufrette optique |
Application: |
5G, dispositif de SCIE, verre optique, |
couleur: |
jaune, rouge, noir |
Personnalisé: |
OK |
Taille: |
2-6inch |
Epaisseur: |
250um |

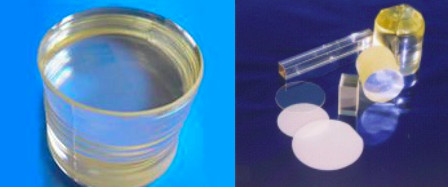

4inch la gaufrette de substrat du niobate LiNbO3 de lithium du diamètre 100mm, gaufrette de LN pour a vu et optique, A VU le lingot de cristal de la catégorie LiNbO3
Description :
Le niobate de lithium (LiNbO3) est un approprié matériel ferroélectrique à un grand choix d'applications. Sa polyvalence
est rendu possible par les excellentes propriétés électrooptiques, non linéaires, et piézoélectriques de la qualité intrinsèque
matériel. Il est l'un des matériaux électrooptiques le plus complètement caractérisés, et les techniques d'élevage en cristal produisent uniformément de grands cristaux de la perfection élevée.
Applications :
La fréquence doublant pour les longueurs d'onde >1μm et les oscillateurs paramétriques optiques (OPOs) a pompé à 1064 nanomètre aussi bien que quasi-phase-a assorti des dispositifs de (QPM) ;
Cellules de Pockel, Q-commutateurs, et modulateurs de phase ;
Substrats de guide d'ondes, gaufrettes de (SAW) d'onde acoustique extérieure.
Propriétés physiques et optiques :
Structure cristalline | Trigone, groupe d'espace R3c |
Paramètres de cellules | a=0.515, c=13.863, Z=6 |
Point de fusion | 1255 +/-5℃ |
Point de curie | 1140 +/-5℃ |
Dureté de Mohs | 5 |
Densité | 4,64 g/cm 3 |
Coefficient d'absorption | | 0.1%/cm @ 1064 nanomètre |
Solubilité | insoluble dans H2O |
Constante diélectrique relative | εT 11/ε0 : 85 |
εT 33/ε0 : 29,5 | |
Dilatation thermique | ||a, 2,0 x 10 -6/K@25℃ |
Coefficients à 25℃ | ||c, 2,2 x 10 -6/K@25℃ |
Conduction thermique | 38 W /m /K @ 25℃ |
Chaîne de transparent | 420 - 5200 nanomètre |
Indices de réfraction | nord-est = 2,146, n o = 2,220 @ 1300 nanomètre |
nord-est = 2,156, n o = 2,322 @ 1064 nanomètre | |
nord-est = 2,203, n o = 2,286 @ 633 m | |
Homogénéité optique | | 5 x 10 -5 /cm |
Équations de Sellmeier (l dans le millimètre) | O2 de n (l) = 4.9048+0.11768/(l2- 0,04750) - 0.027169l2 |
nord-est 2 (l) = 4.5820+0.099169/(l2 - 0,04443) - 0,021950 l2 |
Orientation |
36°Y-cut±0.2° | 41°Y-cut±0.2° | X-cut±0.2° | |
Diamètre | 100±0.3mm | |||
1er de l'appartement | 32±2mm, perpendiculaire à X-axis±0.2° | 32±2mm, perpendiculaire à 112°Y±0.2° | ||
2st de l'appartement | 10±2mm CW270°from 1er DE | 10±2mm CW315°from 1er DE | 10±2mm CW315° ou 270°from 1er DE | |
Épaisseur | 200~250±25um, 300-350±25um, 500±25um | |||
Surface avant | « + », Ra<1nm, | |||
Surface arrière | GC#1000, GC#2000 enroulé | |||
LTV | <1um, zone d'at5x5mm | |||
ARC | ≤25um |
cristaux du cristal optique LiNbO3
Spécifications | Conventionnel | Haute précision |
Matériaux | LiNbO3 (LN) | LiNbO3 (LN) |
Orientation | X-112°Y, 36°Y, 42°Y±0.5° | X-112°Y, 36°Y, 42°Y±0.5° |
Parallèle | 30 ″ | 10" |
Perpendiculaire | 10 ′ | 5' |
qualité extérieure | 40/20 | 20/10 |
Déformation de front des ondes |
λ/4@632nm
|
λ/8@632nm
|
Planéité extérieure |
λ/4@632nm
|
λ/8@632nm
|
Ouverture claire | >90% | >90% |
Chanfrein | <0> | <0> |
Tolérance d'épaisseur/diamètre | ±0.1 millimètre | ±0.1 millimètre |
Dimensions maximum | dia150×50mm | dia150×50mm |
Au sujet de notre société
FAQ
Q1. Votre société est-elle une usine ou une société du commerce ?
Nous avons une usine et nous également exportons par notre société commerciale.
Nous sommes le fabricant de substrats de saphir.
Q3. Que diriez-vous de du terme et de la livraison de salaire ?
T/T, 50%deposit et livraison par le GOUSSET
Q4. Avez-vous des actions de gaufrette ou de lingots ?
Nous traitons beaucoup gaufrette et lentille de taille selon le besoin des clients.
Ainsi nous faisons classer peu en stock si c'est des caractéristiques communes.
Q5. Combien de temps prendra pour obtenir les produits ?
Généralement cela prendra 2~4 semaines au processus avant la livraison.
