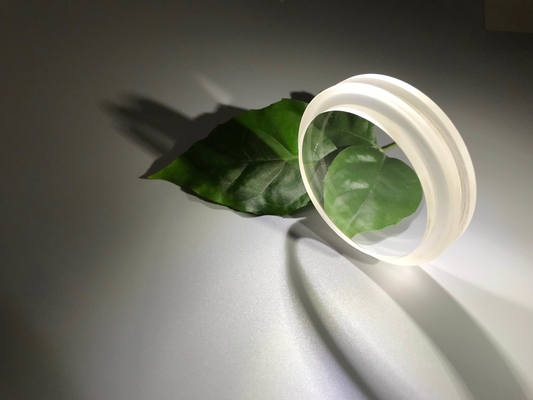

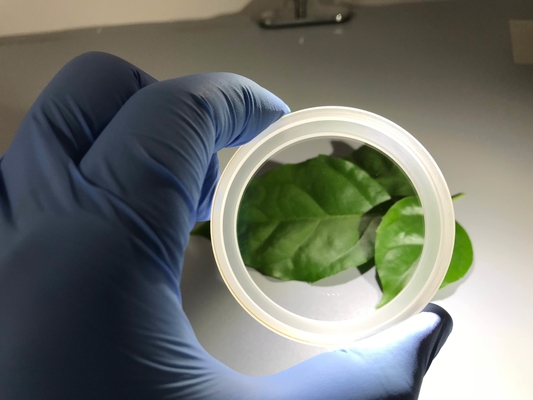

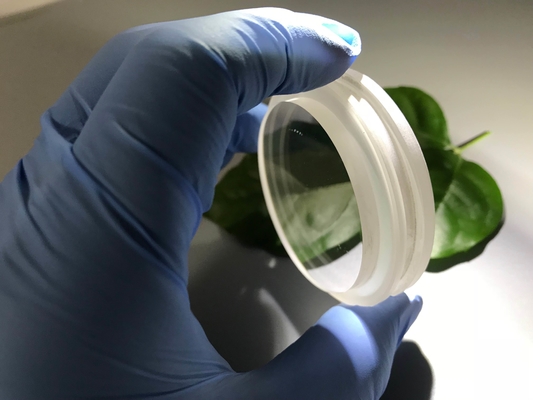

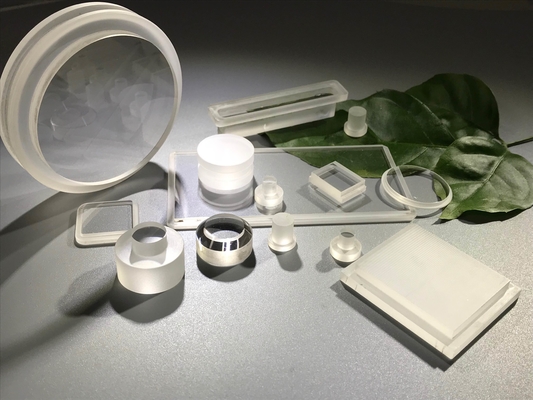

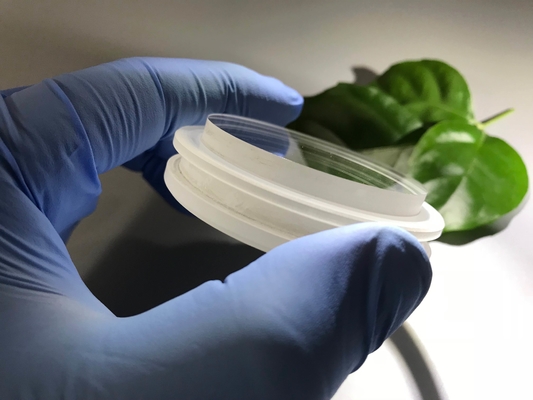

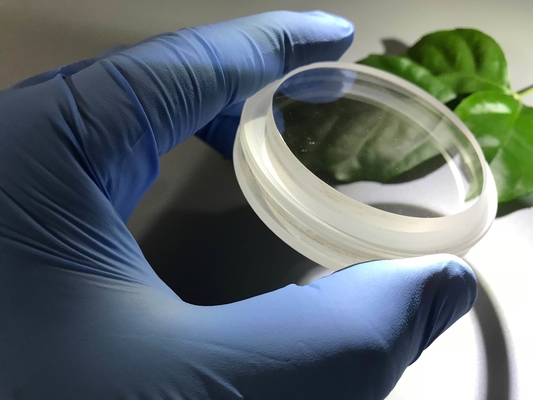

Verre transparent de Sapphire Optical Windows Polished Flanges de vide

Le verre de saphir est une application de saphir synthétique généralement produite en soumettant la poudre d'oxyde d'aluminium sous la chaleur et la pression extrêmes. Promouvez le traitement thermique enlève des efforts internes avant de transformer en feuilles minces. La sortie en résultant est un matériel transparent qui est plus durable que le verre standard. Prenez la note qu'un saphir synthétique a les mêmes propriétés physiques que le saphir naturel.

AVANTAGES DE VERRE DE SAPHIR

Les brides de clôture de vide du saphir des produits d'Accu-verre sont évaluées pour des applications élevées et ultra-hautes du vide (UHV).

L'utilisation du saphir de grande pureté et de bas alliages d'expansion permettent à ces clôtures d'être à plusieurs reprises faites cuire au four aux températures jusqu'au saphir 350°C. dans ces clôtures est un matériel anisotrope synthétique et hexagonal de monocristal qui montre des qualités physiques, thermiques, diélectriques et optiques essentiellement différentes une fois mesuré le long de différentes haches. L'orientation en cristal des clôtures des produits d'Accu-verre est normale à l'axe optique ou à l'orientation de 90°.

Le saphir UV de catégorie a une gamme de transmission de 0.250µm à 4.50µm tandis que le saphir régulier a une gamme de transmission de 0.30µm à 4.00µm. La finition extérieure pauvre peut contribuer pas moins de 10% aux pertes de transmission globales. Toutes les clôtures sont fournies avec les visages plats qui ont été de finition à une éraflure-FOUILLE 50-20. Les gradients thermiques ne devraient pas dépasser 20°C par minute.

COMMENT VONT-ILS LES TRAVAUX INFORMATIQUES ?

Les fenêtres en verre de saphir permettent à la fenêtre d'être montées aussi étroitement à la chambre en tant que raisonnablement possible et de permettre l'accès le plus clair de la surface de fenêtre du côté d'air. Ces fenêtres sont soudées à l'argent aux douilles de Kovar®. Elles sont montées dans les adaptateurs de tube-soudure d'acier inoxydable et le type de CF brides pour l'usage au-dessous de 1x10-11, ou le type Kwik-Flange® d'OIN. Les constructions soudées facultatives de bride sont disponibles en tant qu'ordre spécial.

Les surfaces de Sapphire Window qui sont extrêmement dures et l'offre résistante d'éraflure un minimum de déformation et fournissent la transmission de la lumière maximum appropriée pour la plupart des applications. Les clôtures UV de catégorie ont une normale d'orientation en cristal de 90° à l'axe optique.

Caractéristiques :

• Offre un plus grand secteur sans déformation de vue
• le ¾ » et 1" sont catégorie UV.
• Contenu magnétique de Kovar® seulement 1% 3%
• >Transmission de 80% de 250nm (catégorie UV) à 4000nm
• Bâti de CF et de soudure bakeable à 450°C, gradient 25°C/Min
• Kwik-Flange® bakeable à 200°C

Nous pouvons offrir à « Sapphire Viewports » disponible en série des tailles standard de 3/4 pouce à 2 pouces avec un grand choix d'options de bride. Les dimensions sont en pouces sauf indication contraire.

PRÉCAUTION : Bien que le saphir ait une conduction thermique raisonnable, pour la sécurité, nous recommandons vivement qu'aucune clôture n'est exposée à une rampe de la température de plus grand que 2-3°C par minute, et qu'aucune clôture ne soit exposée pour diriger le rayonnement thermique. Pour limiter des gradients thermiques en chauffant des clôtures, nous recommandons le secteur de visionnement et la bride soit couverte de beaucoup de couches de papier d'aluminium pour agir en tant que bouclier réfléchissant.
