Aperçu ProduitsGaufrette de GaAs

Le SI a enduit le type non dopé des substrats 2inch N d'arséniure de gallium de gaufrette de GaAs

Je suis en ligne une discussion en ligne

Le SI a enduit le type non dopé des substrats 2inch N d'arséniure de gallium de gaufrette de GaAs

Si Doped Undoped GaAs Wafer Gallium Arsenide Substrates 2inch N Type
Si Doped Undoped GaAs Wafer Gallium Arsenide Substrates 2inch N Type Si Doped Undoped GaAs Wafer Gallium Arsenide Substrates 2inch N Type Si Doped Undoped GaAs Wafer Gallium Arsenide Substrates 2inch N Type Si Doped Undoped GaAs Wafer Gallium Arsenide Substrates 2inch N Type Si Doped Undoped GaAs Wafer Gallium Arsenide Substrates 2inch N Type

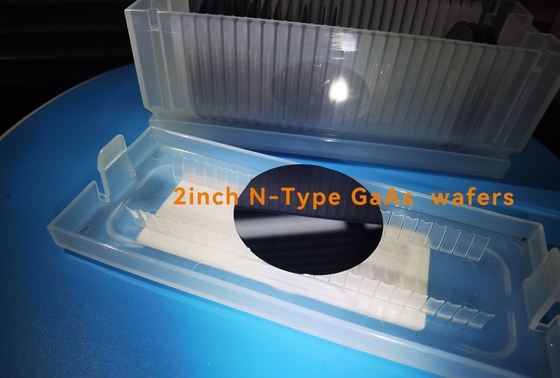

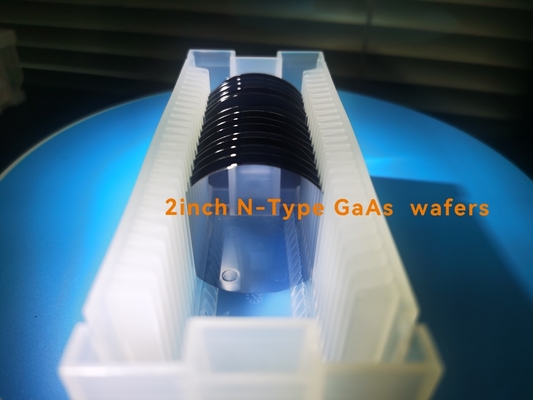

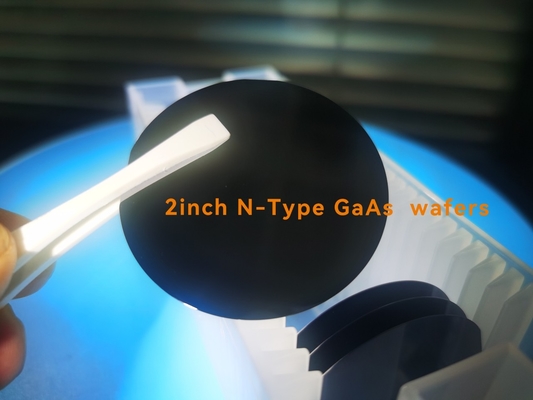

Image Grand :  Le SI a enduit le type non dopé des substrats 2inch N d'arséniure de gallium de gaufrette de GaAs

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: zmsh
Certification: ROHS
Numéro de modèle: GaAs-2inch-N-type
Conditions de paiement et expédition:
Quantité de commande min: 10PCS
Prix: by case
Détails d'emballage: casstle 25pcs dans la pièce de nettoyage de 100 catégories
Délai de livraison: 1-4weeks
Conditions de paiement: Western Union, T/T
Capacité d'approvisionnement: 400pcs/month
Description de produit détaillée
Matériel: Substrats de monocristal de GaAs industrie: gaufrette de semicondutor
application: le substrat de semi-conducteur, a mené la puce, vitrail optique, substrats de dispositif Méthode: VFG
Taille: 2inch Épaisseur: 350um
Type: de type n Orientation: 15°
Surface: SSP
Mettre en évidence:

Gaufrette non dopée de GaAs

,

Le SI a enduit des substrats d'arséniure de gallium

,

substrats d'arséniure de gallium 2inch

Le metod 3inch de type n, 4inch, type semi-isolant de VFG de gaufrettes d'arséniure de gallium de 6inch dia150mm GaAs pour la microélectronique, 2inch de type n SI-a enduit les substrats non dopés d'arséniure de gallium de gaufrette de GaAas

--------------------------------------------------------------------------------------------------------------

Gaufrettes d'arséniure de gallium de GaAs)

L'arséniure de gallium (GaAs) est un composé des éléments gallium et arsenic. C'est un semi-conducteur direct de bandgap d'III-V avec une structure cristalline de blende de zinc.

L'arséniure de gallium est employé dans la fabrication des dispositifs tels que des circuits intégrés de fréquence micro-ondes, des circuits intégrés monolithiques à micro-ondes, des diodes électroluminescentes infrarouges, des diodes lasers, des piles solaires et des fenêtres optiques. [2]

La GaAs est employée souvent comme matériel de substrat pour la croissance épitaxiale d'autres semi-conducteurs d'III-V comprenant l'arséniure de gallium et d'aluminium d'arséniure de gallium d'indium et et d'autres.

Caractéristique et application de gaufrette de GaAs

Caractéristique Champ d'application
Mobilité des électrons élevée Diodes électroluminescentes
Haute fréquence Diodes lasers
Efficacité de conversion élevée Dispositifs photovoltaïques
Consommation de puissance faible Haut transistor de mobilité des électrons
Espace de bande direct Transistor bipolaire d'hétérojonction

Spécifications

GaAs non dopée

Caractéristiques semi-isolantes de GaAs

Méthode de croissance VGF
Dopant Carbone
Gaufrette Shape* Rond (diamètre : 2", 3", 4", et 6")
Orientation extérieure ** (100) ±0.5°

» Gaufrettes *5 disponibles sur demande

** D'autres orientations peut-être disponibles sur demande

Résistivité (Ω.cm) ≥1 × 107 ≥1 × 108
Mobilité (cm2/V.S) ≥ 5 000 ≥ 4 000
Densité de lancement gravure à l'eau forte (cm2) 1,500-5,000 1,500-5,000

Diamètre de gaufrette (millimètres) 50.8±0.3 76.2±0.3 100±0.3 150±0.3
Épaisseur (µm) 350±25 625±25 625±25 675±25
TTV [P/P] (µm) ≤ 4 ≤ 4 ≤ 4 ≤ 4
TTV [P/E] (µm) ≤ 10 ≤ 10 ≤ 10 ≤ 10
CHAÎNE (µm) ≤10 ≤10 ≤10 ≤5
DE (millimètres) 17±1 22±1 32.5±1 ENTAILLE
DE/SI (millimètres) 7±1 12±1 18±1 NON-DÉTERMINÉ
Polish* E/E, P/E, P/P E/E, P/E, P/P E/E, P/E, P/P E/E, P/E, P/P

*E=Etched, P=Polished

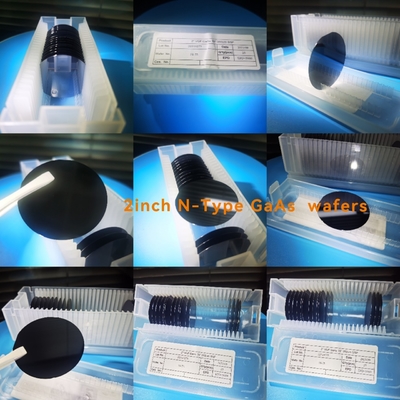

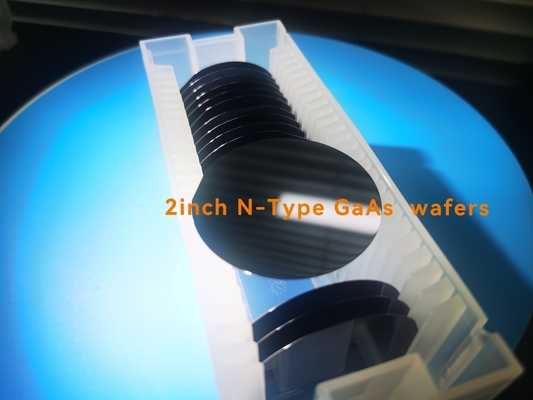

Le SI a enduit le type non dopé des substrats 2inch N d'arséniure de gallium de gaufrette de GaAs 0Le SI a enduit le type non dopé des substrats 2inch N d'arséniure de gallium de gaufrette de GaAs 1

FAQ –
Q : Que pouvez-vous assurer la logistique et le coût ?
(1) nous acceptons DHL, Fedex, le TNT, l'UPS, le SME, le SF et etc.
(2) si vous avez votre propre nombre exprès, il est grand.
Sinon, nous pourrions vous aider pour livrer. Freight=USD25.0 (le premier poids) + USD12.0/kg

Q : Quel est le délai de livraison ?
(1) pour les produits standard tels que la lentille de boule, la lentille de powell et la lentille de collimateur :
Pour l'inventaire : la livraison est 5 jours ouvrables après ordre.
Pour les produits adaptés aux besoins du client : la livraison est 2 ou 3 semaines de travail après ordre.
(2) pour les produits -standard, la livraison est 2 ou 6 semaines de travail après que vous passiez la commande.

Q : Comment payer ?
T/T, Paypal, union occidentale, MoneyGram, paiement sûr et assurance commerciale sur et etc….

Q : Quel est le MOQ ?
(1) pour l'inventaire, le MOQ est 5pcs.
(2) pour les produits adaptés aux besoins du client, le MOQ est 5pcs-20pcs.
Il dépend de la quantité et des techniques

Q : Avez-vous le rapport d'inspection pour le matériel ?
Nous pouvons fournir le rapport de détail pour nos produits.

Emballage – Logistcs
Les soucis de Worldhawk détaille chaque du paquet, nettoyage, antistatique, traitement de choc. Selon la quantité et la forme du produit, nous prendrons un processus de empaquetage différent !

Coordonnées
SHANGHAI FAMOUS TRADE CO.,LTD

Personne à contacter: Mr. Wang

Téléphone: +8615801942596

Envoyez votre demande directement à nous (0 / 3000)
