Maison > PRODUITS > Gaufrette de GaAs > Type de type n/non dopé gaufrettes GaSb 2inch InAs Wafers de GaAs

Type de type n/non dopé gaufrettes GaSb 2inch InAs Wafers de GaAs

Détails de produit

Lieu d'origine: La Chine

Nom de marque: ZMSH

Certification: CE

Numéro de modèle: N-type/P-type

Conditions de paiement et d'expédition

Quantité de commande min: 1pc

Prix: USD450/pcs

Détails d'emballage: boîte simple de conteneur de gaufrettes sous la pièce de nettoyage

Délai de livraison: 1-4weeks

Conditions de paiement: T/T, Western Union Paypal ;

Capacité d'approvisionnement: 50 pièces/mois

Obtenez le meilleur prix
Mettre en évidence:

2inch InAs Wafers

,

Gaufrettes de type n de GaSb

,

Type non dopé gaufrettes de GaAs

Matériel:
InAs monocristallin
Épaisseur:
500um ±25um
Type:
Un-doepd/Sn/S/Zn-doped
Orientation:
100/111
Méthode de croissance:
LEC
Application:
dispositif infrarouge de luminescence
Industrie:
Substrat de semi-conducteur
Surface:
DSP/SSP
Matériel:
InAs monocristallin
Épaisseur:
500um ±25um
Type:
Un-doepd/Sn/S/Zn-doped
Orientation:
100/111
Méthode de croissance:
LEC
Application:
dispositif infrarouge de luminescence
Industrie:
Substrat de semi-conducteur
Surface:
DSP/SSP
Type de type n/non dopé gaufrettes GaSb 2inch InAs Wafers de GaAs

type non dopé de type n gaufrettes de gaufrettes de 32inch InAs de GaSb de gaufrettes de GaAs

Application

Le monocristal d'InAs peut être employé comme matériel de substrat pour élever InAsSb/InAsPSb, InNAsSb et d'autres matériaux d'hétérojonction, et la longueur d'onde de production est le dispositif luminescent infrarouge de 2~14 μ M. Le substrat de monocristal d'InAs peut également être employé pour la croissance épitaxiale des matériaux structurels de super-réseau d'AlGaSb, et la production des lasers mi-infrarouges de cascade de quantum. Ces dispositifs infrarouges ont de bonnes perspectives d'application dans les domaines de la détection de gaz et de la communication de fibre optique de basse perte. En outre, le monocristal d'InAs a la mobilité des électrons élevée et est un matériel idéal pour des dispositifs de hall.

Caractéristique de produits

●Le cristal est développé par technologie liquide-scellée de Czochralski (LEC) avec la technologie mûre et la représentation électrique stable


●L'instrument d'orientation de rayon X est utilisé pour l'orientation précise, et la déviation d'orientation en cristal est seulement º du ± 0,5


●La gaufrette est polie par la technologie (CMP) de polissage mécanique chimique, et l'aspérité est moins que 0.5nm


●Répondez aux exigences d'utilisation de « hors de la boîte »


●Des produits spéciaux de spécifications peuvent être traités selon des besoins des utilisateurs

Détail de spécifications de gaufrettes

Paramètres électriques
Dopant Type

Concentration en transporteur

(cm-3)

mobilité

(cm2V-1s-1)

densité de dislocation

(cm2)

Non dopé de type n <5x1016 ≥2x104 ≤50000
Sn-enduit de type n (5-20) x1017 >2000 ≤50000
S-enduit de type n (3-80) x1017 >2000 ≤50000
Zn-enduit de type p (3-80) x1017 60~300 ≤50000
Taille 2" 3"
Diamètre (millimètres) 50.5±0.5 76.2±0.5
Épaisseur (um) 500±25 600±25
Orientation (100)/(111) (100)/(111)
Tolerane d'orientation ±0.5º ±0.5º
De la longueur (millimètres) 16±2 22±2
2st de la longueur (millimètres) 8±1 11±1
TTV (um) <10 <10
Cintrez (um) <10 <10
Déformez (um) <15 <15

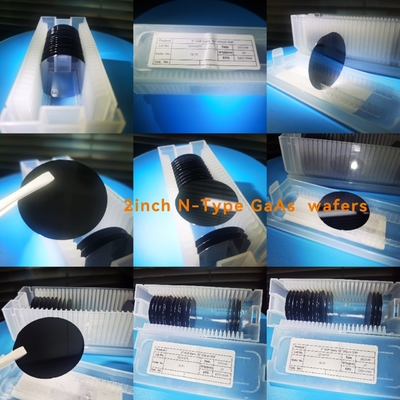

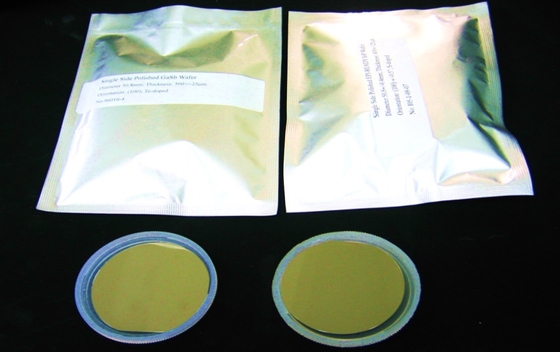

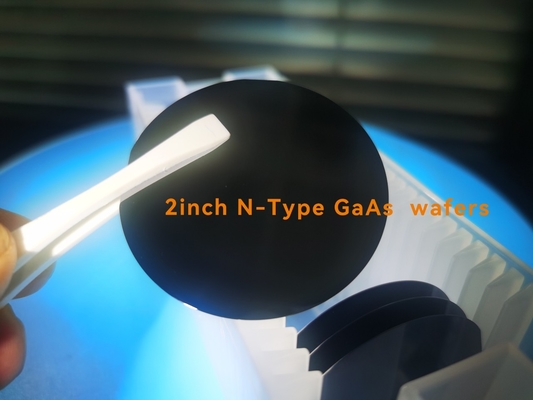

Type de type n/non dopé gaufrettes GaSb 2inch InAs Wafers de GaAs 0Type de type n/non dopé gaufrettes GaSb 2inch InAs Wafers de GaAs 1

La gaufrette de Gap de gaufrette de GaSb de gaufrette de la gaufrette GaAs d'INP de gaufrette d'InSb de gaufrette d'InAs si vous êtes plus intéressant en gaufrette d'insb, nous envoient svp des emails

ZMSH, comme un fournisseur de gaufrette de semi-conducteur, offre le substrat de semi-conducteur et les gaufrettes épitaxiales de sic, le GaN, le composé de groupe d'III-V et etc.
