Détails de produit
Lieu d'origine: LA CHINE
Nom de marque: zmsh
Certification: ROHS
Numéro de modèle: Gaufrette de 6INCH GaAs
Conditions de paiement et d'expédition
Quantité de commande min: 10pcs
Prix: by case
Détails d'emballage: Film d'ANIMAL FAMILIER dans la pièce de nettoyage de 100 catégories
Délai de livraison: 1-4weeks
Capacité d'approvisionnement: 500PCS/Month
Matériel: |
Monocristal GaAs |
Industrie: |
gaufrette de semicondutor pour le LD ou menée |
Application: |
le substrat de semi-conducteur, a mené la puce, vitrail optique, substrats de dispositif |
Méthode: |
LA CZ |
Taille: |
2inch~6inch |
Épaisseur: |
0.425mm |
surface: |
CMP/gravé à l'eau-forte |
enduit: |
SI-enduit |
MOQ: |
10PCS |
catégorie: |
catégorie de recherches/catégorie factice |
Matériel: |
Monocristal GaAs |
Industrie: |
gaufrette de semicondutor pour le LD ou menée |
Application: |
le substrat de semi-conducteur, a mené la puce, vitrail optique, substrats de dispositif |
Méthode: |
LA CZ |
Taille: |
2inch~6inch |
Épaisseur: |
0.425mm |
surface: |
CMP/gravé à l'eau-forte |
enduit: |
SI-enduit |
MOQ: |
10PCS |
catégorie: |
catégorie de recherches/catégorie factice |

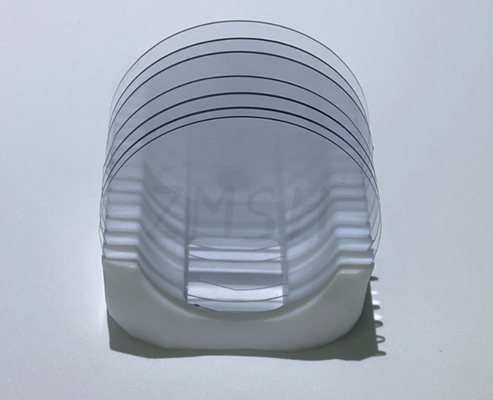

structure de pli monoclinal de substrat d'oxyde de gallium de 10x10mm
------------------------------------------------------------------------------------------------------------------------------
Le cristal équilibré d'oxyde de gallium a une structure de monoclinal avec deux avions de décolleté (100) et (001). En ce qui concerne le processus de croissance, il est plus facile se développer le processus de croissance (des 100) cristaux cristallins d'oxyde de gallium de phase, alors que le processus de croissance (des 001) cristaux exige extrêmement haut à régulation de processus. Dans les mêmes conditions de traitement, la qualité extérieure et le rendement (des 001) surfaces sont meilleurs, et (les 100) surfaces sont facilement fendues et cassées, la rendant difficile de réaliser le traitement efficace et élevé de qualité extérieure. Du côté d'application, (les 001) oxydes en cristal principal de gallium de phase sont plus appropriés pour l'usage des dispositifs de semi-conducteur de puissance, ainsi il est difficile de commander la croissance (des 001) cristaux en cristal principal d'oxyde de gallium de phase, mais il a la grande valeur industrielle, ou il n'a pas le processus de croissance (des 001) oxydes en cristal principal de grande taille de gallium de phase, côté d'application du marché d'oxyde de gallium sera extrêmement difficile de favoriser le processus.
Avant de présenter l'oxyde de gallium (Ga2O3), laissez-moi présenter un autre terme : matériaux larges de semi-conducteur d'espace de bande.
La largeur d'espace de bande est un paramètre caractéristique important de semi-conducteur. Selon la structure de bande différente des matériaux de semi-conducteur, des matériaux de semi-conducteur peuvent être divisés en deux types : espace de bande large et espace à bande étroite. Si la largeur d'espace de bande du matériel de semi-conducteur est moins que 2.3eV, ce s'appelle un semi-conducteur à bande étroite d'espace. Si la largeur d'espace de bande du matériel de semi-conducteur est supérieur ou égal à 2.3eV, ce s'appelle un semi-conducteur à large bande d'espace. Plus la largeur de bandgap d'un matériel de semi-conducteur est grande, plus l'énergie requise pour ses électrons à la transition à la bande de conduction est grande, et ainsi plus la température et est haute la tension que le matériel peut résister, c.-à-d., moins il est de devenir un conducteur facile.
Les matériaux larges de semi-conducteur d'espace de bande sont très appropriés à la production de la tenue aux rayonnements, la haute fréquence, la puissance élevée et les appareils électroniques intégrés à haute densité, qui ont la bonne tenue aux rayonnements et la stabilité chimique, la vitesse et la conduction thermique de glissement des électrons saturée élevée, les excellentes propriétés électriques et d'autres caractéristiques. Ces dernières années, on s'attend à ce que les matériaux larges se développants rapidement de semi-conducteur d'espace de bande ont de larges perspectives d'application dans l'éclairage de semi-conducteur, une nouvelle génération de communication mobile, la grille futée, le transit de rail ultra-rapide, les nouveaux véhicules d'énergie, l'électronique grand public et d'autres domaines, et deviennent les nouveaux matériaux principaux soutenant le développement d'information, d'énergie, de transport, de défense nationale et d'autres industries. La recherche et développement de technologie connexe des matériaux de semi-conducteur de large-Gap devient une nouvelle montagne stratégique dans l'industrie globale de semi-conducteur.
| Orientation | 100 | 100 | 100 |
| Dopage | UID | Magnésium | Fe |
| paramètre électrique |
1×1017~3×1018cm-3 |
≥1010Ω·cm
|
≥1010Ω·cm
|
|
arcseconde |
≤150 | ≤150 | ≤150 |
| densité de dislocation | cm2 <1×105 | cm2 <1×105 | cm2 <1×105 |
AU SUJET DE NOTRE ZMKJ
Q : Quel est le MOQ ?
(1) pour l'inventaire, le MOQ est 5pcs.
(2) pour les produits adaptés aux besoins du client, le MOQ est 10pcs-30pcs.
Q : Avez-vous le rapport d'inspection pour le matériel ?
Nous pouvons fournir le rapport de détail pour nos produits.
