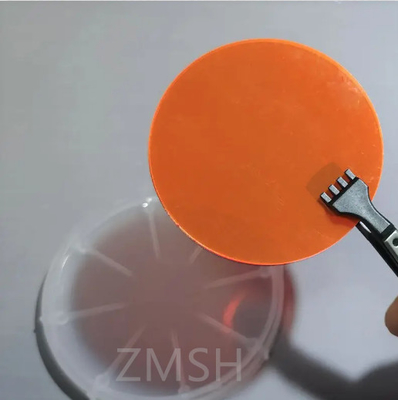

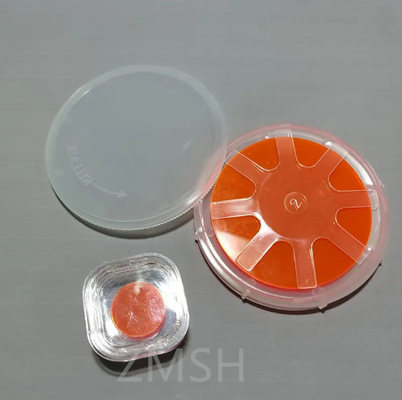

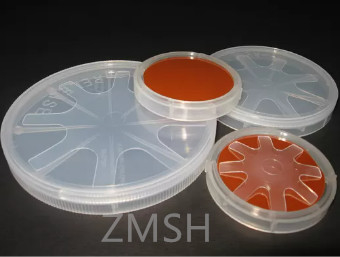

2 " S GaP dopé EPI Wafer N type P type 250um 300um Diodes électroluminescentes

2 ¢ S GaP dopé semi-conducteur EPI Wafer N Type P Type 250um 300um Diodes électroluminescentes

Définition:

Le phosphure de gallium (GaP) est un composé du groupe III-V. L'apparence est cristalline transparente rouge orange.diodes électroluminescentes vertes et orange de faible à moyenne luminositéSa durée de vie est plus courte à des courants élevés, et sa durée de vie est également très sensible à la température.Le phosphure de gallium (GaP) est un composé inorganique et un matériau semi-conducteur avec un écart énergétique indirect de 2.26eV (300K). Son matériau polycristallin est orange clair. Le phosphure de gallium est inodore et ne se dissout pas dans l'eau.et pour fabriquer un semi-conducteur de type P, le zinc doit être dopé.

Caractéristiques:

Matériau semi-conducteur Le phosphure de gallium, appelé Gap, est composé de gallium (Ga) et de phosphore (P) synthétisés par des composés semi-conducteurs du groupe iii-v, à température ambiante,sa pureté supérieure est un solide transparent rouge-orangeLe phosphure de gallium est un matériau important pour la fabrication de dispositifs émettant de la lumière visible par semi-conducteurs, principalement utilisés pour la fabrication de redresseurs, transistors, guides lumineux,une puissance de sortie de l'air supérieure ou égale à 300 WLe phosphure de gallium et l'arsenure de gallium sont des semi-conducteurs aux propriétés électroluminescentes et sont les soi-disant semi-conducteurs de troisième génération après le germanium et le silicium.La LED à arsenure de gallium a une efficacité quantique élevée, la structure compacte et simple du dispositif, la résistance mécanique élevée et la longue durée de vie, et peut être utilisé dans le "téléphone optique".

Paramètres:

Applications:

Le phosphure d'indium (InP) est un composé III ~ V avec une structure cristalline de sphalérite, une constante de réseau de 5,87 × 10-10 m, un écart de bande de 1,34 eV et une mobilité de 3000 ~ 4500 cm2 / (V.S) à température ambiante.Les cristaux InP présentent de nombreux avantages, tels que la vitesse de dérive élevée des électrons saturés, une forte résistance aux rayonnements, une bonne conductivité thermique et un haut rendement de conversion photoélectrique, et sont largement utilisés dans la communication optique,appareils à ondes millimétriques à haute fréquenceDans le futur, la demande de composants reliera les applications des communications 5G,électronique automobile et communications optiques présentant les caractéristiques d'une vitesse élevée, haute fréquence et haute puissance, et les semi-conducteurs composés de deuxième et troisième générations devraient briser la loi de Moore des semi-conducteurs au silicium.

Autres produits:

à haute teneur en dioxyde de carbone:

FAQ;

Q: Quelle est la marque deS Dopped GaP?

A: Nom de marqueS Dopped GaPest ZMSH.

Q: Quelle est la certification deS Dopped GaP?

A: La certification deS Dopped GaPest ROHS.

Q: Quel est le lieu d'origine deS Dopped GaP?

A: Le lieu d'origine deS Dopped GaPest la Chine.

Q: Quel est le MOQ deJ' ai utilisé du GaP à la fois?

R: La quantité deS Dopped GaPC'est 25 pièces à la fois.
