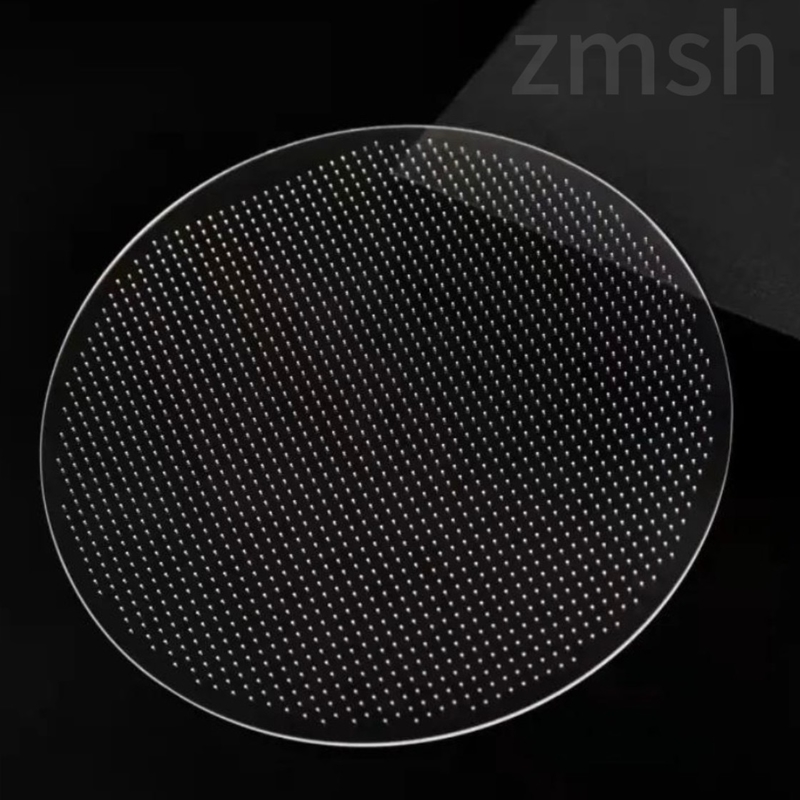

TGV (Through-Glass Via) technologie Quartz de verre borosilicate de haute qualité

TGV (Through-Glass Via) technologie Quartz de verre borosilicate de haute qualité

Introduction technique

Dans le domaine de l'emballage avancé, la technologie par voie de verre (TGV) est largement considérée par l'industrie des semi-conducteurs comme une technologie clé pour l'intégration 3D de nouvelle génération,principalement en raison de son large spectre d'applicationLe TGV peut être appliqué dans des domaines tels que les communications optiques, les terminaisons frontales RF, les systèmes optiques, les emballages avancés MEMS, l'électronique grand public et les dispositifs médicaux.Les technologies à base de silicium et à base de verre via la métallisation sont des technologies d'interconnexion verticale émergentes appliquées dans les emballages sous vide au niveau des plaquettes, fournissant une nouvelle approche technique pour atteindre les distances de puce à puce les plus courtes et les plus petites avec d'excellentes propriétés électriques, thermiques et mécaniques.

La technologie à trous en verre, TGV, permet de fabriquer des composants électroniques hautement miniaturisés et intégrés, de haute performance.Substrats en verre intelligentLes substrats en verre supportant TGV peuvent intégrer le verre et le métal en une seule plaque.

Le TGV est fabriqué à partir de verre borosilicate de haute qualité et de quartz fondu.il fournit une solution d'emballage hautement fiable.

La technologie de couche de redistribution (RDL) peut former des circuits sur des substrats de verre par des processus tels que la pulvérisation de couche de graines, la photolithographie et l'électroplatage semi-additif, reliant ainsi le TGV.Cette technologie offre une sortie à faible perte pour les interconnexions puce-emballage et coûte moins cher que les interposants traditionnels à base de silicium.

En outre, le TGV lui-même présente des avantages tels qu'une faible perte de substrat, une densité élevée, une réponse rapide et de faibles coûts de traitement.,Les terminaisons frontales RF, les interconnexions de puces et les emballages 2.5/3D. Morimaru Electronics dispose actuellement d'un ensemble complet de rapports d'aspect élevés (7:1) via des processus de remplissage et des capacités de R&D,y compris la modification au laser, gravure humide, pulvérisation de couche de graines à haute couverture, par remplissage métallique / aveugle et planarisation CMP.

Paramètre du matériau

Avantage matériel

La technologie Through-Glass Via (TGV) utilise différents types de matériaux en verre, tels que le verre quartz et le verre borosilicate, chacun offrant des avantages uniques.Le verre au quartz est très apprécié pour sa transparence optique exceptionnelle., ce qui le rend adapté aux applications optoélectroniques, et sa forte stabilité thermique qui maintient la stabilité physique et chimique même à des températures très élevées,idéal pour les environnements de traitement à haute températureIl est également doté d'un faible coefficient de dilatation thermique, ce qui assure des changements dimensionnels minimaux avec des fluctuations de température, ce qui est bénéfique pour la fabrication de précision.Le verre au quartz est chimiquement stable contre la plupart des substances, empêchant la dégradation lors d'une utilisation à long terme, et possède une résistance mécanique élevée, ce qui le rend approprié pour les environnements nécessitant une grande durabilité et une résistance aux dommages.le verre borosilicate est plus rentable que le verre quartz, avec un procédé de fabrication moins coûteux, ce qui en fait un choix économique. It offers good thermal stability sufficient for most electronic packaging needs and a moderate thermal expansion coefficient that maintains enough dimensional stability for environments with mild temperature changesLe verre borosilicate est relativement plus facile à traiter et à façonner, adapté aux conceptions de composants électroniques complexes et possède une bonne stabilité chimique.pouvant résister à divers environnements chimiquesLe choix entre ces deux types de matériaux de verre dépend des exigences d'application et de la rentabilité.Le verre au quartz est plus approprié pour les applications haut de gamme qui exigent des performances optiques extrêmement élevées, stabilité thermique ou stabilité chimique, comme dans les domaines aérospatiale et militaire, alors que le verre borosilicate est une option plus économique,d'une épaisseur n'excédant pas 10 mm,, surtout lorsque le coût et la fabrication sont les considérations principales.

Principaux scénarios d'utilisation du TGV

1.Composants passifs intégrés 3D à base de verre

2. ventilateur de base en verre intégré hors de l' emballage

3. antenne intégrée TGV

4. Emballage au niveau du système à base de verre multicouche

Au fur et à mesure que la chaîne de l'industrie des semi-conducteurs se développe, les avantages de la voie vitrée (TGV) sont de plus en plus reconnus par les initiés de l'industrie.TGV est principalement appliqué dans des domaines tels que les front-ends RFLe taux de croissance du marché chinois des TGV dépasse largement la moyenne mondiale.Avec le soutien futur du gouvernement et des initiatives de l'industrie des semi-conducteursLes perspectives de développement du marché des TGV sont pleines de potentiel.

De même, le marché des TGV est confronté à des défis car les équipements de base haut de gamme et les solutions chimiques pour les interconnexions en cuivre sont encore dominés par des entreprises étrangères avancées.Au cours du processus d'industrialisation du marché des TGV, les industries nationales de fabrication d'équipements et de matériaux connaîtront des opportunités importantes.

Alors que l'industrie de la technologie continue de rechercher des capacités informatiques améliorées, de plus en plus de géants des semi-conducteurs s'aventurent dans le domaine de l'intégration hétérogène.Cette technologie encapsule plusieurs chipsets dans un seul paquet grâce à des méthodes d'interconnexion internesLes substrats en verre, privilégiés pour leurs propriétés mécaniques, physiques et optiques uniques, permettent plus de connexions de transistors dans un seul emballage et offrent des vitesses de transmission de signal plus rapides.Pour les architectes de puces, cela signifie la capacité d'intégrer plus de puces dans un ensemble, améliorant ainsi les performances, la densité et la flexibilité, tout en réduisant les coûts et la consommation d'énergie.Par rapport aux autres substrats, les substrats de verre ont une surface plus lisse qui n'affecte pas négativement les produits de circuit.et sont plus résistants aux températures élevées.
