Détails de produit
Lieu d'origine: Chine
Nom de marque: ZMSH
Certification: rohs
Numéro de modèle: 4H-P SiC
Conditions de paiement et d'expédition
Quantité de commande min: 10 pour cent
Prix: by case
Détails d'emballage: boîte en plastique sur mesure
Délai de livraison: dans 30days
Conditions de paiement: T/T
Capacité d'approvisionnement: 1000pc/month
taille: |
5*5 mm/10*10 mm |
Dureté de surface: |
HT0,3>2500 |
Densité: |
3.21 G/cm3 |
Coefficient de dilatation thermique: |
4,5 X 10-6/K |
Constante diélectrique: |
9,7 |
Résistance à la traction: |
>400MPa |
Voltage de rupture: |
5,5 MV/cm |
Applications: |
Véhicules électriques, communications par satellite |
taille: |
5*5 mm/10*10 mm |
Dureté de surface: |
HT0,3>2500 |
Densité: |
3.21 G/cm3 |
Coefficient de dilatation thermique: |
4,5 X 10-6/K |
Constante diélectrique: |
9,7 |
Résistance à la traction: |
>400MPa |
Voltage de rupture: |
5,5 MV/cm |
Applications: |
Véhicules électriques, communications par satellite |
Description du produit:

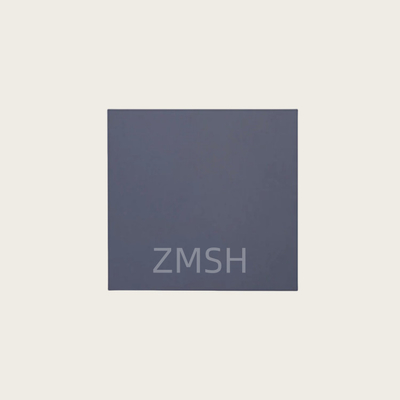

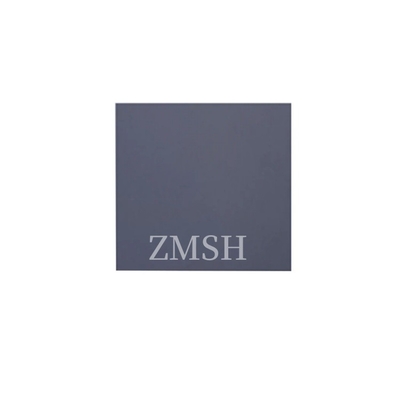

Wafer en carbure de silicium 5*5mm/10*10mm de type 4H-P de qualité de production pour électronique de puissance
Le carbure de silicium 4H-P (SiC) est un important matériau semi-conducteur couramment utilisé dans les appareils électroniques à haute température, à haute fréquence et à haute puissance.4H-SiC est un type de sa structure cristalline qui a une structure en treillis hexagonale. L'écart de bande large (environ 3,26 eV) lui permet de fonctionner dans des environnements à haute température et haute tension.peut guider et dissiper efficacement la chaleurLe carbure de silicium dopé de type P a une faible résistivité et convient à la construction de jonctions PN.la demande de carbure de silicium de type 4H-P devrait continuer de croître, en favorisant la recherche et les progrès technologiques connexes.
Caractéristiques:
· Type:Le cristal 4H-SiC a une structure en treillis hexagonale et offre d'excellentes caractéristiques électriques.
· Large bande passante:approximativement 3,26 eV pour les applications à haute température et à haute fréquence.
· Dopage de type P:La conductivité de type P est obtenue par le dopage d'éléments tels que l'aluminium, augmentant la concentration du conducteur des pores.
· Résistance:Faible résistivité, adaptée aux appareils à haute puissance.
· Haute conductivité thermique:approximativement 4,9 W/m·K, dissipation de chaleur efficace, adaptée aux applications à forte densité de puissance.
· Résistance à haute température:Il peut fonctionner de manière stable dans un environnement à haute température.
· Haute dureté:Très haute résistance mécanique et ténacité pour les conditions difficiles.
· Voltage de rupture élevé:Capable de résister à des tensions plus élevées et de réduire la taille de l'appareil.
· Faible perte de commutation:Bonnes caractéristiques de commutation en fonctionnement à haute fréquence pour améliorer l'efficacité.
· Résistance à la corrosion:Bonne résistance à la corrosion à une large gamme de produits chimiques.
· Large gamme d'applications:adapté aux véhicules électriques, aux onduleurs, aux amplificateurs de haute puissance et à d'autres domaines.
Paramètres techniques:
| Niveau |
精选级 ((Z 级)) Production zéro MPD Grade (grade Z) |
工业级 (P 级) Production standard Grade (grade P) |
测试级 ((D 级) 级) Grade de factice (grade D) |
||
| Diamètre | 99.5 mm à 100 mm | ||||
| 厚度 Épaisseur | 350 μm ± 25 μm | ||||
| 晶片方向 Orientation de la gaufre | À l'extérieur de l'axe: 2,0°-4,0° vers [112 | 0] ± 0,5° pour 4H/6H-P, sur l'axe: ∆111 ∆± 0,5° pour 3C-N | |||
| 微管密度 ※ Densité des micropipes | 0 cm à 2 | ||||
| 电 阻 率 ※ Résistivité | Le type P est le type 4H/6H-P. | ≤ 0,1 Ω ̊cm | ≤ 0,3 Ω ̊cm | ||
| Type n 3C-N | ≤ 0,8 mΩ cm | ≤ 1 m Ω ̊cm | |||
|
Principale position à côté Orientation plate |
4H/6H-P |
- {1010} ± 5,0° |
|||
| 3C-N |
- {110} ± 5,0° |
||||
| 主定位边长度 Principale longueur plate | 32.5 mm ± 2,0 mm | ||||
| Secondary Flat Length Légèreté secondaire | 18.0 mm ± 2,0 mm | ||||
| À l'intérieur de l'appareil | Sicile face vers le haut: 90° CW. de la plaine principale ± 5,0° | ||||
| 边缘除 Edge Exclusion | 3 mm | 6 mm | |||
| 局部厚度变化/总厚度变化/?? 曲度/?? 曲度 LTV/TTV/Bow/Warp | Pour les appareils de traitement des eaux usées, les mesures suivantes doivent être prises: | Pour le calcul de la résistance à l'humidité | |||
| surface rugueuse ※ rugosité | Ra≤1 nm polonais | ||||
| CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
| 边缘裂纹 (强光灯观测) Les fissures de bord par la lumière de haute intensité | Aucune | Longueur cumulée ≤ 10 mm, longueur unique ≤ 2 mm | |||
| 六方空洞 ((强光灯测)) ※ Plaques hexagonales par haute intensité de lumière | Surface cumulée ≤ 0,05% | Surface cumulée ≤ 0,1% | |||
| Plusieurs types de lampes à haute intensité | Aucune | Surface cumulée ≤ 3% | |||
| Éclairage de l'éclairage | Surface cumulée ≤ 0,05% | Surface cumulée ≤ 3% | |||
| # La surface du silicium est rayée par la lumière de haute intensité | Aucune | Longueur cumulée ≤ 1 × diamètre de la plaque | |||
| 崩边 ((强光灯观测) Les puces de bord à haute intensité lumineuse | Aucune largeur et profondeur ≥ 0,2 mm | 5 permis, ≤ 1 mm chacune | |||
| La contamination de la surface du silicium par une forte intensité | Aucune | ||||
Applications:
1.électronique de puissance
Convertisseurs de puissance: pour les adaptateurs de puissance et les onduleurs efficaces pour une plus petite taille et une plus grande efficacité énergétique.
Véhicules électriques: optimiser l'efficacité de conversion de puissance dans les modules d'entraînement et les bornes de recharge des véhicules électriques.
2.Dispositifs RF
Amplificateurs à micro-ondes: utilisés dans les systèmes de communication et de radar pour fournir des performances fiables à haute fréquence.
Communications par satellite: amplificateur à haute puissance pour satellites de communication.
3.Applications à haute température
Capteur: Capteur utilisé dans des environnements à température extrême, capable d'un fonctionnement stable.
Équipement industriel: équipement et instruments adaptés à des conditions de température élevée.
4.Optoélectronique
Technologie LED: Utilisée pour améliorer l'efficacité lumineuse dans des LED spécifiques à courte longueur d'onde.
Les lasers: des applications laser efficaces.
5.Système électrique
Réseau intelligent: amélioration de l'efficacité énergétique et de la stabilité dans le domaine de la transmission et de la gestion du réseau en courant continu haute tension (HVDC).
6.Produits électroniques de consommation
Dispositif de recharge rapide: Un chargeur portable pour appareils électroniques qui améliore l'efficacité de la recharge.
7.Énergie renouvelable
Invertisseur solaire: améliorer l'efficacité de conversion de l'énergie dans les systèmes photovoltaïques.
Personnalisation:
Notre substrat SiC est disponible dans le type 4H-P et est certifié RoHS. La quantité minimale de commande est de 10pc et le prix est par cas. Les détails d'emballage sont des boîtes en plastique personnalisées.Le délai de livraison est de 30 jours et nous acceptons les conditions de paiement T/TNotre capacité d'approvisionnement est de 1000 pièces par mois. La taille du substrat SiC est de 6 pouces.
Nos services:
ZMSH propose une gamme complète de solutions 4H-P de substrat de carbure de silicium, y compris la découpe de haute précision, le polissage professionnel, le dopage sur mesure,et des tests de qualité rigoureux pour s'assurer que chaque substrat répond à vos besoins spécifiques en matière de haute performance, des dispositifs semi-conducteurs hautement fiables et de longue durée.
FAQ:
1. Q: Quel est le type de substrat de carbure de silicium 4H-P?
R: Le substrat de carbure de silicium de type 4H-P est un matériau à base de carbure de silicium à structure cristalline spécifique, principalement utilisé dans la fabrication de dispositifs semi-conducteurs à haute puissance.
2Q: Comment choisir un substrat de carbure de silicium de type 4H-P de haute qualité?
R: Les paramètres clés tels que la qualité du cristal, la concentration des impuretés, la rugosité de la surface et la précision dimensionnelle doivent être pris en compte.et les fournisseurs ayant une bonne réputation et un contrôle de qualité strict doivent être sélectionnés.
3Q: Quelles sont les étapes clés du processus de production du substrat de carbure de silicium de type 4H-P?
R: Chaque étape, y compris la synthèse des matières premières, la croissance des cristaux, la découpe, le polissage et l'inspection, nécessite une grande précision et un contrôle strict pour assurer la qualité du produit final.
Tag: #H-P type Sic, #Substrate au carbure de silicium, #Polirage au carbure de silicium.
