Wafer en carbure de silicium Sic 6H-P type hors axe: 2,0° vers le niveau de production
Le type 6H-P Sic est fabriqué à partir d'un procédé de préparation avancé de matériaux semi-conducteurs avec une structure cristalline spécifique et un type de dopage.,qui appartient à un système cristallin hexagonal; "type P" indique que le substrat est dopé de sorte que les trous deviennent le type de support principal.0° aide à optimiser les performances du cristal dans une direction spécifique pour répondre aux besoins de scénarios d'application spécifiques.
Caractéristiques:
1. une forte concentration de dopage:6H-P type Sic permet d'obtenir une concentration élevée de distribution du porteur de trou grâce à un procédé de dopage spécifique, ce qui contribue à améliorer la conductivité électrique et la vitesse de commutation du dispositif.
2. Faible résistance:En raison de la forte concentration de dopage, le substrat présente une faible résistivité, ce qui contribue à réduire la perte d'énergie du dispositif pendant le fonctionnement.
3. Bonne stabilité thermique:Le matériau Sic lui-même a un point de fusion très élevé, ce qui permet au substrat 6H-P de maintenir des performances stables dans un environnement à haute température.
4. Excellentes propriétés mécaniques:Le matériau Sic a une dureté élevée, une résistance à l'usure et d'autres caractéristiques, ce qui rend le substrat 6H-P capable de résister à des contraintes mécaniques plus importantes dans le processus de fabrication.
5Optimisation de l'angle hors axe:La conception de l'angle hors axe est de 2,0°, de sorte que la performance du substrat est optimisée dans une direction spécifique, ce qui contribue à améliorer la performance globale du dispositif.
Paramètre technique:
2 diamètre de pouce SiliciumSubstrate de carbure (SiC) Spécification
|
Ça va. Grade
|
工业级
Grade de production
(Classe P)
|
- Classe de recherche
Grade de recherche
(Classe R)
|
试片级
Grade de factice
(Classe D)
|
| Diamètre |
500,8 mm ± 0,38 mm |
| 厚度 Épaisseur |
350 μm±25 μm |
| 晶片方向 Orientation de la gaufre |
À l'extérieur de l'axe: 2,0°-4,0° vers [1120] ± 0,5° pour 4H/6H-P, sur l'axe: ∆111 ∆± 0,5° pour 3C-N |
| 微管密度 Densité des micropipes |
0 cm à 2 |
| Résistance au courant |
4H/6H-P |
≤ 0,1 Ω.cm |
| 3C-N |
≤ 0,8 mΩ•cm |
| Principale orientation à l'extérieur |
4H/6H-P |
{10-10} ± 5,0° |
| 3C-N |
{1-10} ± 5,0° |
| 主定位边长度 Principale longueur plate |
150,9 mm ± 1,7 mm |
| Secondary Flat Length Légèreté secondaire |
8.0 mm ±1,7 mm |
| À l'intérieur de l'appareil |
Sicile face vers le haut: 90° CW. de la plaine principale ±5,0° |
| 边缘除 Edge Exclusion |
3 mm |
3 mm |
| 总厚度变化/?? 曲度/?? 曲度 TTV/Bow /Warp |
Pour les appareils de traitement des eaux usées, les mesures suivantes doivent être prises: |
| 表面粗度※ rugosité |
Ra≤1 nm polonais |
| CMP Ra≤0,2 nm |
| 边缘裂纹 (强光灯观测) Les fissures de bord par la lumière de haute intensité |
Aucune |
1 permis, ≤ 1 mm |
| 六方空洞 ((强光灯观测) ※ Plaques hexagonales par haute intensité de lumière |
Surface cumulée ≤ 1 % |
Surface cumulée ≤ 3% |
| Plusieurs types de lampes à haute intensité |
Aucune |
Surface cumulée ≤ 2 % |
Surface cumulée ≤ 5% |
|
Si 面划痕 ((强光灯观测) # Je suis désolé
La surface du silicium est rayée par la lumière de haute intensité
|
3 rayures sur une gaufre
diamètre longueur cumulée
|
5 rayures à 1 × wafer
diamètre longueur cumulée
|
8 rayures à 1 × longueur cumulée du diamètre de la plaque |
| 崩边 ((强光灯观测) Les puces à l' extrémité sont très puissantes |
Aucune |
3 sont autorisés, ≤ 0,5 mm chacun |
5 permis, ≤ 1 mm chacune |
|
Le détecteur de pollution du visage
Contamination de la surface du silicium par haute intensité
|
Aucune |
| 包装 Emballage |
Cassette à plaquettes multiples ou récipient à plaquette unique |
Nom de l'entreprise:
※Les limites de défauts s'appliquent à toute la surface de la gaufre, à l'exception de la zone d'exclusion des bords.
Applications:
- Appareils électriques:Les substrats SiC de type 3C-N sont largement utilisés dans les dispositifs MOSFET à carbure de silicium régulés par tension, en particulier dans le domaine de la tension moyenne (inférieure à 1200 V).
- Équipement de communication haute fréquence:En raison de ses excellentes performances à haute fréquence, le SiC de type 3C-N est utilisé comme matériau de base des équipements de communication à haute fréquence.
- électronique de puissance:Les substrats SiC de type 3C-N conviennent au domaine de l'électronique de puissance, en particulier dans les équipements de conversion de puissance à haute performance et fiabilité.
- Aérospatiale et militaire:Avec sa résistance élevée et sa résistance à haute température, le SiC de type 3C-N est utilisé dans l'aérospatiale et l'équipement militaire.
Je suis désolée.
- Équipement médical:Sa résistance à la corrosion et sa haute précision en font également une application potentielle dans les dispositifs médicaux.

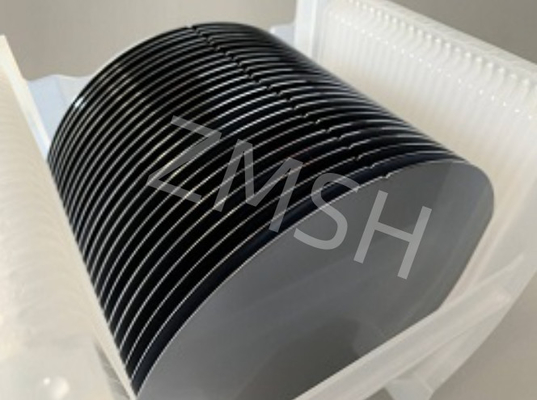

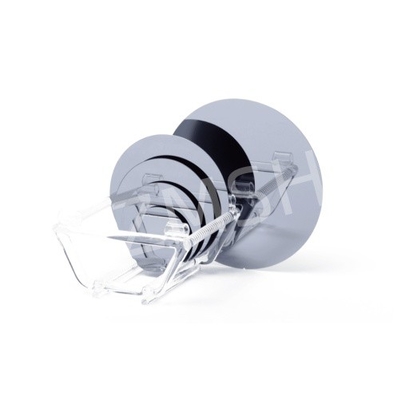

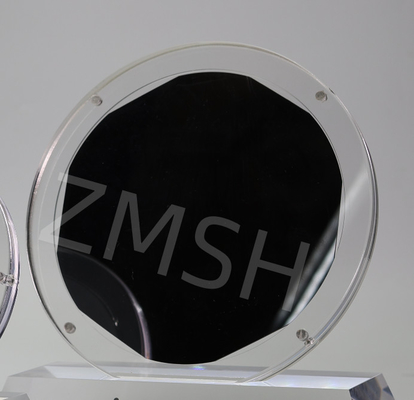

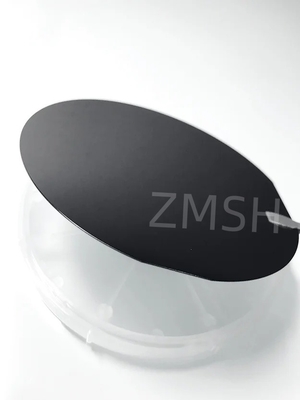

Affichage des échantillons:
