Vitre circulaire en saphir Vitre en saphir à 90% de transmission pour vitre laser

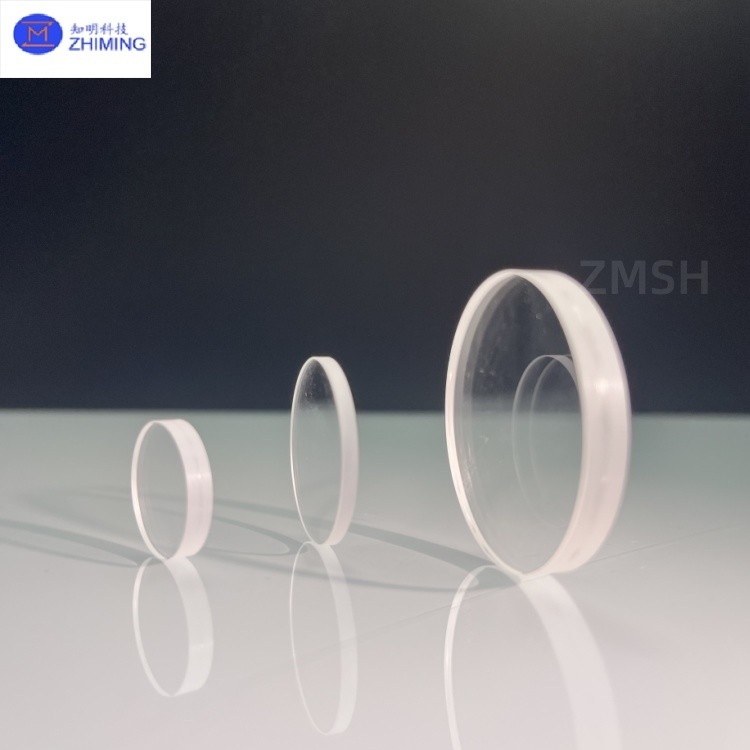

ZMSH fabrique des fenêtres circulaires en saphir de précision (5-300 mm de diamètre, 0,3-20 mm d'épaisseur) avec une transmittance > 85% (250-5500 nm) et une dureté Mohs 9 pour des applications optiques exigeantes.Nos capacités complètes incluent des revêtements AR personnalisés (R<0.5% par surface), des traitements de précision des bords (bords béchés/de sécurité) et des finitions de surface de qualité métrologique (jusqu'à une planéité λ/10).nous obtenons des tolérances serrées de ±0.01mm tout en conservant une excellente stabilité thermique (CTE 5,3 × 10−6 °C) et une résistance chimique.les marchés des équipements semi-conducteurs et de l'instrumentation aérospatiale avec des délais de livraison fiables de 2 à 4 semaines pour des solutions personnaliséesLes services supplémentaires comprennent le forage à plusieurs ouvertures, le marquage au laser et l'emballage des salles blanches sur demande.
Caractéristiques principales
1Performance optique supérieure: la fenêtre circulaire en saphir atteint plus de 85% de transmission des longueurs d'onde de 250 nm à 5500 nm, avec des performances particulièrement exceptionnelles dans la gamme MIR de 3 à 5 μm,pour une utilisation dans les appareils de traitement des ondes radio,.
2Exceptionnelle résistance mécanique: avec une dureté de Mohs de 9, sa résistance aux rayures est 10 fois supérieure à celle du verre optique standard,d'une épaisseur n'excédant pas 50 cm3.
3. Résistance extrême à l'environnement: avec un point de fusion de 2040°C,il maintient un fonctionnement stable à 800°C en continu (tolérance à court terme jusqu'à 1800°C) tout en démontrant une excellente résistance aux acides/alcalins (stable dans des environnements pH 1 à 13), adapté aux applications chimiques et marines.
4. Propriétés thermodynamiques stables: son faible coefficient de dilatation thermique (5,3 × 10−6/°C) correspond à divers métaux et céramiques, préservant la précision de la surface optique (<λ/4 @632.8 nm) en cycle thermique rapide.
Paramètres techniques
| Formule chimique |
Al2O3 |
| Structure cristalline |
D'une hauteur inférieure ou égale |
| Constantes de la grille |
a est égal à 4.758, c = 12.991 |
| Densité |
30,98 g/cm3 |
| Point de fusion |
2040°C |
| Dureté de Mohs |
9 |
| Expansion thermique |
8.4 x 10 à 6°C |
| Conductivité thermique |
52 W/m/K |
| Température spécifique |
0.42 J/g/K |
| Action au laser |
Vibronique à 4 niveaux |
| Durée de vie de la fluorescence |
3.2 μs à 300K |
| Portée de réglage |
660 nm à 1050 nm |
| Plage d'absorption |
400 nm à 600 nm |
| Pic des émissions |
795 nm |
| Pic d'absorption |
488 nm |
| Indice de réfraction |
1.76 à 800 nm |
| Section transversale du sommet |
3.4 x 10 à 19 cm2 |
Applications principales
1Systèmes optiques laser: servant de fenêtres de sortie et de lentilles de protection pour les lasers à CO2 et à fibres,les fenêtres circulaires en saphir résistent aux rayonnements laser de haute puissance (> 5 kW/cm2) tout en minimisant les effets de lentille thermique.
2- Observation industrielle à haute température: utilisée comme point de vue dans les équipements de fabrication de l'acier et de verre,maintenir une clarté optique supérieure à 1000°C sans les problèmes de brouillard ou de déformation du verre classique.
3Aérospatiale et défense: utilisé comme fenêtres de protection pour les capteurs électro-optiques des avions et les détecteurs de missiles, combinant des propriétés légères (densité 3.98 g/cm3) avec résistance aux chocs contre le chauffage aérodynamique supersonique.
4Instruments scientifiques et dispositifs médicaux: fourniture de surfaces biocompatibles et de canaux optiques stables pour les équipements de rayonnement synchrotron et les endoscopes.
