Saphir vitre optique en forme de fenêtre personnalisée Transmittance de personnalisation multiforme > 85%

Saphir vitre optique en forme de fenêtre personnalisée Transmittance de personnalisation multiforme > 85%

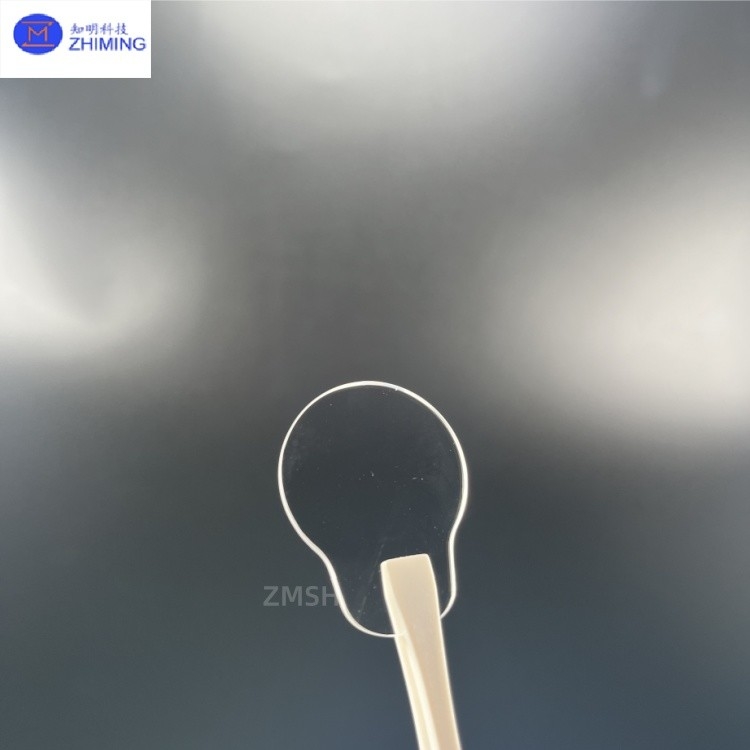

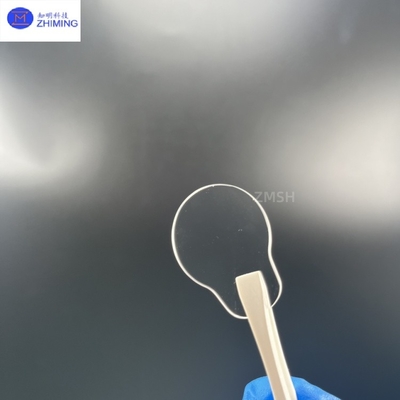

La fenêtre en forme de saphir est un composant optique non standard conçu avec précision à partir d'oxyde d'aluminium monocristallin (α-Al2O3), spécialement conçu pour les systèmes optiques spécialisés.Contrairement aux fenêtres circulaires ou carrées classiques, il peut être personnalisé en géométries complexes (polygonale, annulaire, en D, etc.Le saphir a une dureté extrêmement élevée (Mohs 9) et une transmission à large spectre (250-5500 nm).Cette flexibilité de conception unique en fait une solution idéale pour les exigences d'interfaces optiques spécialisées, ou non standard, largement appliquées dans les systèmes laser haut de gamme.électroptique militaire, et des instruments de précision.

Caractéristiques principales





· Adaptabilité à la géométrie complexe:Prend en charge les contours irréguliers usinés à la CNC (hexagonales, trapézoïdales, en forme de secteur, etc.) avec une tolérance de bord contrôlée à ±0,02 mm,assurant une parfaite compatibilité avec des chambres optiques ou des interfaces de dispositifs non standard.



· Extrême stabilité environnementale:Il hérite des propriétés supérieures du saphir, résiste à des températures élevées (800°C en continu/1800°C à court terme), résiste à la corrosion acide/alcaline (pH1-13),et maintenir la stabilité optique sous impact intense ou érosion par particules.



· Des performances optiques exceptionnelles:Réalise une transmission > 85% de l'UV à l'IR moyen, avec des revêtements anti-réfléchissants en option (< 0,5% de réflectivité à des longueurs d'onde spécifiques comme 1064 nm/10,6 μm) pour minimiser les pertes d'énergie du système laser.



· Résistance mécanique exceptionnelle:La résistance à la flexion > 600 MPa permet de traiter des structures ultra-minces (jusqu'à 0,2 mm) sans fracture, adaptée aux modules optiques miniaturisés.





---



Paramètres techniques







Paramètre	Spécification
La pureté matérielle	≥ 99,99% α-Al2O3 monocristallin
Densité	30,98 g/cm3
Dureté	Pour le calcul de l'émission de CO2, le débit de CO2 est calculé à partir de la quantité de CO2 produite.
Plage de longueur d'onde	250 à 5500 nm
Transmission	> 85% (NIR visible), > 80% (UV-MIR)
Plage de température	Pour les appareils à haute température, la température maximale de l'air doit être égale ou supérieure à 800 °C.

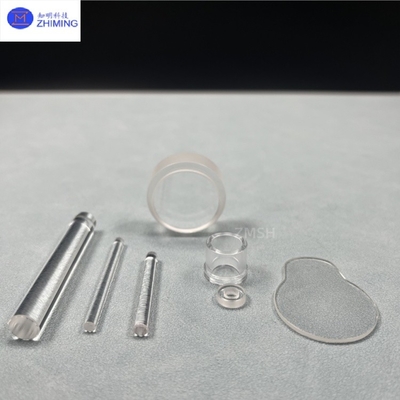

Formes disponibles	Polygonale, annulaire, en D, secteur, etc.
Plage d'épaisseur	0.2 à 20 mm (tolérance ± 0,01 mm)
Roughness de la surface	Ra ≤ 5 nm (polie)



Applications principales

1Systèmes optiques laser spéciaux: Servent de fenêtres de pompage latérale pour les lasers à fibre ou de fenêtres de protection pour les déflecteurs laser ultra rapides, s'adaptant avec précision à des trajectoires optiques complexes.

2. Défense et aérospatiale: Utilisé dans les radomes irréguliers des chercheurs de missiles et les fenêtres d'observation asymétriques pour les capsules EO aéroportées, équilibrant les profils aérodynamiques avec la résistance aux chocs.

3Équipement à semi-conducteurs: fonctionne comme porte d'observation en forme pour les machines à gravure et les systèmes de dépôt à couches minces, résistant à la corrosion du plasma tout en offrant une observation sans distorsion.

4Instruments médicaux et scientifiques: Optimise l'utilisation de l'espace et l'efficacité optique des lentilles articulées endoscopiques et des déflecteurs de ligne de faisceau de rayonnement synchrotron.
