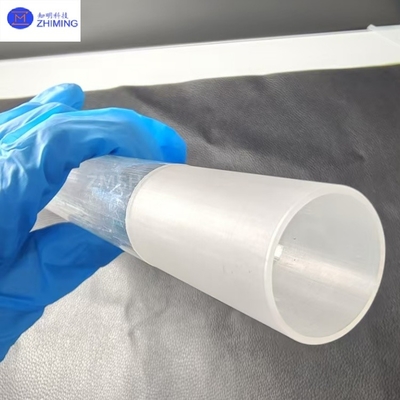

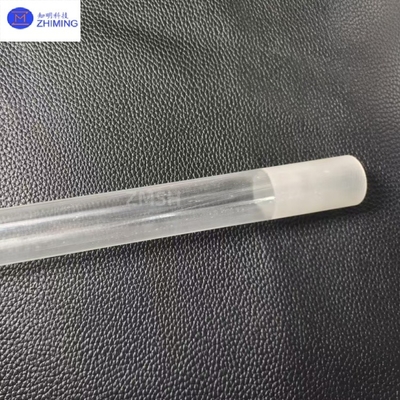

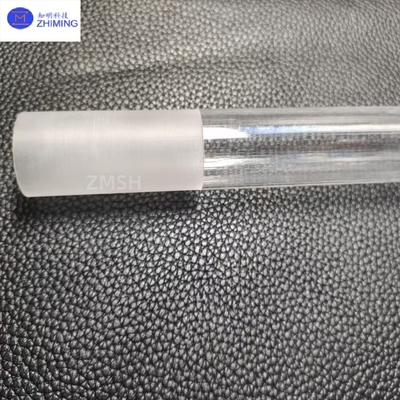

Tubes en saphir composants tubulaires personnalisés 99,999% Al2O3 80%-90% Transmission pour le cathéter endoscopique
Les tubes en saphir et les composants tubulaires personnalisés sont des éléments optiques de haute performance conçus avec précision à partir d'oxyde d'aluminium monocristallin (α-Al2O3).Ces tubes en saphir sur mesure peuvent être fabriqués avec des sections transversales spécialisées (carrés, hexagonale, en forme de D, etc.) tout en conservant les propriétés intrinsèques du saphir: dureté ultra-haute (Mohs 9), transmission à large spectre (longueur d'onde UV à IR) et stabilité chimique exceptionnelle.Leur adaptabilité structurelle unique les rend idéales pour la transmission optique spécialisée, des systèmes d'étanchéité et de contrôle des fluides dans des environnements extrêmes, avec des applications critiques dans les lasers à haute puissance, les équipements à semi-conducteurs et les systèmes d'observation à haute température.
Caractéristiques principales
1.Personnalisation structurelle complexe:
· Prend en charge les sections transversales asymétriques (polygones internes/externes, diamètres coniques, etc.) avec des tolérances de diamètre intérieur contrôlées à ± 0,05 mm,répondre aux exigences relatives aux voies optiques complexes ou aux canaux fluides.
2.Résistance extrême à l'environnement:
· Résiste à un fonctionnement prolongé à 800°C (exposition à court terme à 1500°C), présente une excellente résistance aux chocs thermiques (CTE: 5,3×10−6/°C) et résiste à une forte corrosion acide/alcaline (pH1-14),d'une teneur en dioxyde de dioxyde de carbone supérieure à 0,5% en poids,.
3.Performance optique et mécanique:
· 80% de transmission des UV aux infrarouges moyens, avec revêtements anti-réflexion optionnels (réflectivité < 1%) sur les parois intérieures/extérieures
· Résistance à la flexion > 500 MPa, maintien de l'intégrité structurelle même à des épaisseurs minimales de paroi (0,5 mm)
4.Propriétés d'étanchéité et de surface
· Surfaces internes/externes polies à Ra≤10 nm, capables d'un scellement à vide élevé (taux de fuite < 1×10−9 Pa·m3/s), répondant aux normes de propreté des systèmes à semi-conducteurs et laser.
Paramètres techniques
|
Nom du produit
|
Tubes optiques en saphir
|
|
Dureté
|
9 à Mohs
|
|
Point de fusion
|
2,050°C (3,722°F)
|
|
Densité
|
30,98 g/cm3
|
|
Conductivité thermique
|
25 W/m·K à 20°C
|
|
OD/ID/Longueur
|
Le 20/16/320
|
|
Indice de réfraction
|
10,76 à 589 nm
|
|
Transparence optique
|
5.3 × 10−6 /°C
|
|
Résistance électrique
|
> 1014 Ω·cm
|
|
Le rapport de Poisson
|
0.25
|
Applications principales
1.Technologie au laser:
En tant que tubes de décharge de gaz ou conduits de faisceau dans les lasers à haute puissance, les tubes en saphir personnalisés résistent à des charges laser > 5 kW / cm2 tout en minimisant les effets de lentille thermique.
2.Équipement de traitement des semi-conducteurs:
Servent de ports d'observation ou de tubes de livraison de gaz dans les chambres de réaction à gravure et MOCVD, résistant à l'érosion du plasma tout en maintenant une transmission sans contamination.
3.Surveillance industrielle à haute température:
Fonction de tubes de vue dans les fours à métal fondu ou en verre (> 1000°C), assurant une transmission stable du signal dans des conditions extrêmes.
4.Instruments médicaux et scientifiques:
En tant que cathéters endoscopiques ou tubes de guidage à rayons X dans les systèmes de rayonnement synchrotron, combinant biocompatibilité et stabilité radiologique.
