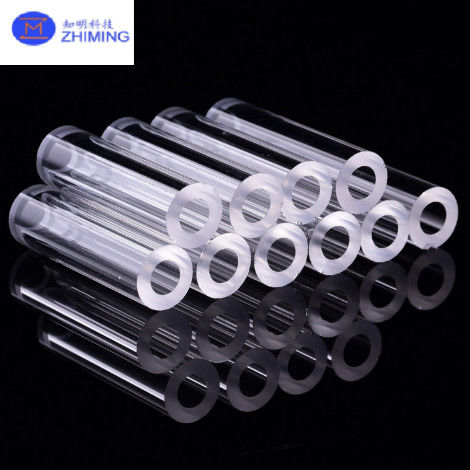

Tubes de saphir personnalisables selon la méthode EGS 10 mm ≈ 100 mm Polie

Tubes de saphir personnalisables méthode EFG, 10 mm ≈ 100 mm Polie

Nos tubes en saphir fabriqués par EFG représentent une percée dans le domaine des tubes en céramique de haute performance, combinant une pureté exceptionnelle des matériaux à une fabrication rentable.Utilisation de la méthode de croissance alimentée par film (EFG) définie par le bord, ces tubes monocristallins α-Al2O3 sont disponibles de 10 mm à 100 mm avec polissage optique (Ra < 0,02 μm).Le procédé EFG permet de produire des tubes de plus longue longueur (jusqu'à 1500 mm) par rapport aux méthodes KYCes tubes sont particulièrement adaptés aux applications industrielles nécessitant des dimensions de grande taille,composants en saphir de haute qualité à des prix compétitifs.

avec une transmission > 85% sur une plage de longueur d'onde de 200 à 5500 nm et une stabilité thermique jusqu'à 1900 °C dans des atmosphères inertes,Nos tubes en saphir EFG surpassent le quartz et l'alumine polykristalline dans presque tous les environnements exigeantsLe mécanisme de croissance capillaire unique de l'EFG permet un contrôle précis de l'épaisseur de la paroi (1-25 mm) et produit des tubes avec une consistance dimensionnelle supérieure par rapport aux méthodes de croissance conventionnelles.

Principales caractéristiques

1. Avantages de fabrication

• Processus de croissance continue: permet la production de tubes longs et sans couture (jusqu'à 1500 mm)
• Forme proche du net: réduit les déchets de matériaux et les coûts d'usinage
• Conséquence dimensionnelle: ± 0,05 mm norme de tolérance ID/OD
• Production à haut rendement: rentable pour les commandes en grande quantité

2L'excellence matérielle

• Structure monocristalline: > 99,99% α-Al2O3 pur
• Faible densité de défaut: < 50 défauts/cm2 par essai de creusement
• Orientation contrôlée: norme C (0001), autres orientations disponibles

3Options de qualité de surface

• Le polonais standard: Ra < 0,02 μm (de qualité optique)
• Super polissage: Ra < 0,005 μm (de qualité laser)
• Surface en cours de croissance: Ra 0,1-0,3 μm (applications industrielles)

4Performance thermique

• Conductivité thermique: 35 W/m·K à 25 °C
• Résistance aux chocs thermiques: résiste à ΔT > 400°C
• Température maximale de fonctionnement: 1900°C (inerte), 1200°C (oxydante)

5Propriétés mécaniques

• Résistance à la flexion: 550 à 700 MPa
• Résistance à la compression: > 2,2 GPa
• Module de Young: 390 GPa

Applications

1. à haute température industrielle

• Tubes de protection contre les thermocouples: pour la mesure de la température des métaux fondus
• Vue de four industriel: résiste au cycle thermique et à l'attaque chimique
• Crucibles de croissance cristalline: pour le saphir, le silicium et les semi-conducteurs composés

2. Équipement de semi-conducteurs

• Composants pour la gravure au plasma: revêtements résistants à l'érosion pour les gravures diélectriques
• Tubes de réacteurs CVD: pour les systèmes de croissance épitaxielle de SiC et de GaN
• Composants de fours à diffusion: tubes de procédé de haute pureté

3. Éclairage et affichage

• Fabrication de LED: composants de réacteurs MOCVD
• Tubes de lampes à haute intensité: enveloppes à transmission UV
• Composants du système de projection: guides lumineux à haute température

4. Recherche scientifique

• Cellules haute pression: fenêtres pour cellules d'enclume à diamants
• Composants de la ligne de faisceau du synchrotron: optique et fenêtres à rayons X
• Chambres d'expérience laser: pour la recherche laser à haute puissance

5Technologie médicale

• Délivrance chirurgicale au laser: composants endoscopiques
• Imagerie médicale: boîtiers de capteurs compatibles à l'IRM
• Équipement dentaire: composants d'instruments stérilisés

Les spécifications

1. Dimensions Propriétés

2Propriétés du matériau

3Propriétés mécaniques

Questions fréquentes

Q1: Comment l'EFG se compare-t-il aux tubes en saphir KY?

• Avantages de l'EFG: longueurs plus longues (1500 mm contre 500 mm), meilleure cohérence dimensionnelle, moindre coût
• KY Avantages: légèrement meilleure qualité optique, pas de coutures de croissance

Q2: Quelle est la différence?Quel est le délai pour les tailles personnalisées?

• Tailles standard: 4 à 6 semaines
• Tailles sur mesure: 8 à 10 semaines
• Un service d'urgence est disponible (+ 25% de frais)

Q3: Comment le saphir se compare-t-il au quartz pour les applications à haute température?
