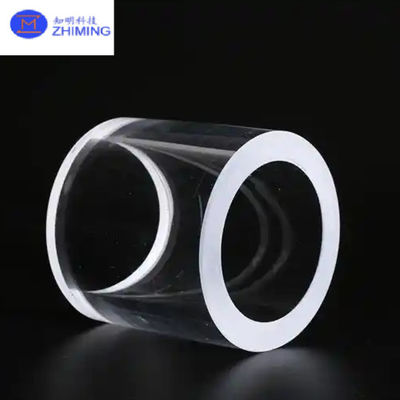

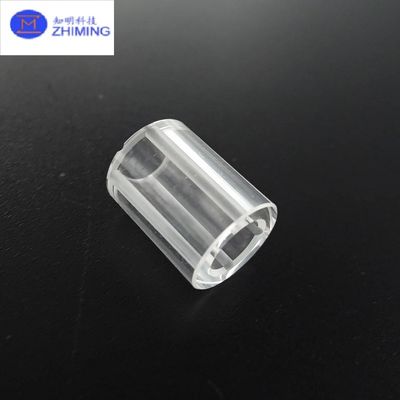

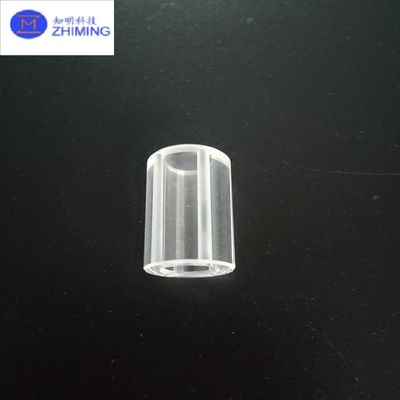

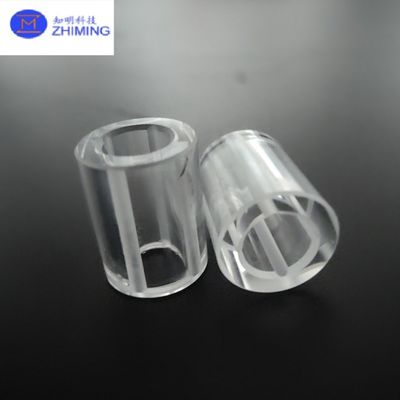

Longueur du tube de saphir 50,8 mm Résistant à la pression Taille personnalisée

Longueur du tube de saphir 50,8 mm Résistant à la pression Taille personnalisée


Nos tubes de saphir résistants à la pression en cristal unique Al2O3 sont conçus pour des environnements extrêmes nécessitant une résistance à haute pression, une clarté optique et une inerté chimique..8 mm) de diamètre standard avec des longueurs et des épaisseurs de paroi personnalisables,ces tubes sont fabriqués à l'aide de cristaux α-Al2O3 de qualité supérieure selon les méthodes Kyropoulos (KY) ou Edge-defined Film-fed Growth (EFG)Avec une pression de rupture nominale allant jusqu'à 10 000 psi (en fonction de l'épaisseur de la paroi) et une stabilité thermique de -200°C à 1 800°C, ils sont idéaux pour les points de vue haute pression, le traitement des semi-conducteurs,et des applications de défense.
Principaux avantages par rapport au quartz ou à l'alumine polycristalline:
✔ 3 fois plus de résistance mécanique (résistance à la flexion: 600-800 MPa)
✔ Résistance aux chocs thermiques supérieure (ΔT > 500°C)
✔ Zéro dégagement dans les environnements sous vide/UHV
✔ Polissage optique personnalisé (Ra < 0,02 μm) pour une transparence de qualité laser


Caractéristiques essentielles des tubes en saphir


1Tubes en saphir.Résistance à la pression

• Pression de rupture: 5 000 à 10 000 psi (varient selon la TW)
• Pression de travail sûre: 30 à 50% de la pression de rupture
• Test hydrostatique: Chaque tube est certifié à 1,5 fois la pression de travail
•

2.Tubes en saphirL'excellence matérielle

• Al-Al à cristal unique2O₃: Norme d'orientation de l'axe C (0001)
• La pureté: > 99,995% (4N5) avec < 10 défauts/cm2
• Densité: 3,98 g/cm3


3.Tubes en saphirPerformance thermique

• Température maximale: 1800°C (inerte), 1200°C (oxydante)
• Conductivité thermique: 35 W/m·K @ 25°C
• ÉTC: 5,3 × 10−6/°C (25 ‰ 500°C)


4.Tubes en saphirClarté optique

• Transmission: > 85% (200 ¥5,500 nm)
• Options de finition de surface:
  • Polissage standard: Ra < 0,02 μm
  • Pour le polissage laser: Ra < 0,005 μm


5. personnalisation

• Diamètre: 2" standard (50,8 mm), autres tailles 0,5 ̊8 "
• Épaisseur de paroi: 0,04 ∼1,0 " (1 ∼25 mm)
• Longueur: jusqu'à 1 500 mm
• Les revêtements: AR/HR/DLC est disponible

Applications des tubes en saphir


1Systèmes à haute pression

• Capteurs de forage de pétrole et de gaz: Résiste à > 5000 psi à 300°C
• Réacteurs à fluides supercritiques: résistant à la corrosion par CO2/H2S

2. Semi-conducteurs et vide

• autres produits de traitement des eaux usées: résistant à l'érosion pour le traitement du SiC/GaN
• Les points de vue MBE/UHV: dégagement zéro à 10−10 Torr

3Défense et aérospatiale

• Prototypes de dôme de missile: résistant aux chocs d'hypervité
• Lumières de véhicules roulants en haute mer: pression nominale de 10 000 m (1 100 atm)

4. Recherche scientifique

• Composants de cellules d'enclume diamantées: Pour les expériences > 1M atm
• Diagnostique des réacteurs à fusion: tolérant aux rayonnements de neutrons

5. procédé industriel

• Tubes à brûleurs haute pression: pour une combustion à 1 500 °C
• Probes d'injection chimique: Résistant au HF/H3PO4

Les spécifications

Questions fréquentes

Q1: En quoi l'épaisseur de la paroi affecte-t-elle la pression nominale?

• 0.1" WT: ~ 3 000 psi de pression de travail
• 0.25" WT: ~ 7 500 psi de pression de travail
• 0.4 WT: ~ 10 000 psi de pression de rupture

Q2: Quelle est la différence?Quel est le délai pour les tailles personnalisées?

• 2 tubes standard: 4 semaines
• Taille personnalisée WT/longueur: 6 à 8 semaines
• Enduit/filé: +2 semaines

Q3: Quelle est la pression du saphir par rapport au quartz?


Q4: Les tubes en saphir peuvent-ils être réparés s'ils sont fissurés?
Non
