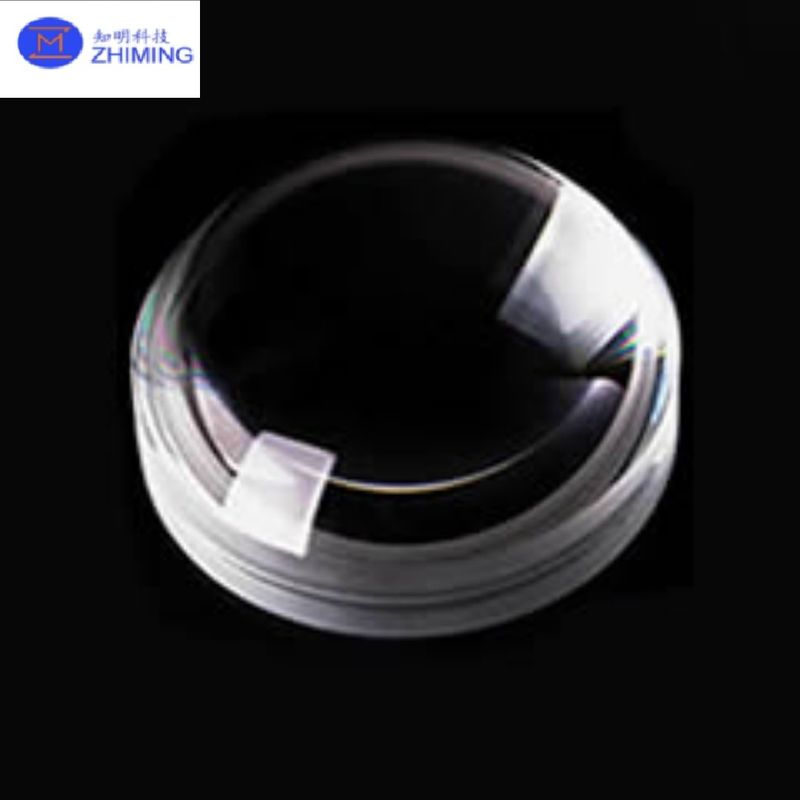

Lentilles optiques en saphir – Haute dureté, personnalisation multi-tailles


Les lentilles optiques en saphir représentent l'étalon-or en matière d'optique haute performance, combinant une durabilité inégalée avec une clarté optique exceptionnelle. Conçues à partir d'oxyde d'aluminium monocristallin pur à 99,999 % (Al₂O₃), ces lentilles offrent une dureté de Mohs 9 (seconde seulement après le diamant) tout en maintenant une transmission lumineuse >85 % des longueurs d'onde UV à moyen infrarouge (250-5000 nm). Contrairement aux optiques en verre ou en silice fondue conventionnels, les lentilles en saphir sont pratiquement inrayables, chimiquement inertes et capables de résister à des températures extrêmes (-200°C à +1900°C) – ce qui les rend indispensables pour les applications aérospatiales, de défense, de lasers industriels et d'instrumentation scientifique.
Notre processus de fabrication de précision combine l'usinage CNC à outils diamantés avec un polissage subnanométrique pour produire des lentilles avec :

• Rugosité de surface <5Å RMS (lissage quasi atomique)
• Distorsion du front d'onde <λ/10 @ 632,8 nm
• Précision de centrage <1 minute d'arc

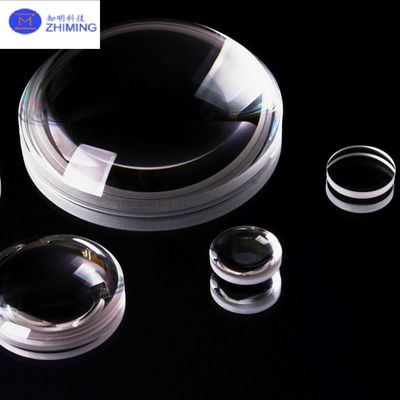

Disponibles en diamètres de 1 mm à 300 mm avec des courbures personnalisables (plan, sphérique, asphérique), ces lentilles repoussent les limites de ce qui est possible dans les systèmes optiques en environnement difficile.


Principales caractéristiques de la lentille en saphir


1. La lentille en saphir offre Résistance environnementale extrême

• Stabilité aux chocs thermiques (ΔT >1000°C)
• Résistance aux radiations (résiste à >10⁶ Gy gamma)
• Imperméable aux acides/alcalis (sauf HF)

2. La lentille en saphir offre Performance optique

• Options de revêtement AR à large bande (Ravg <0,2 % par surface)
• Faible biréfringence (<5 nm/cm)
• Homogénéité Δn <5×10⁻⁶

3. La lentille en saphir offre Supériorité mécanique

• Dureté Knoop 2000 kg/mm²
• Résistance à la compression 2,1 GPa
• Densité 3,98 g/cm³

4. La lentille en saphir offre Fabrication de précision

• Tolérance de diamètre ±0,005 mm
• Épaisseur centrale ±0,01 mm
• Irrégularité de surface <0,1μm

Applications de la lentille en saphir


1. La lentille en saphir dans Défense et aérospatiale

• Optiques de systèmes d'armes laser
• Dômes de recherche de missiles
• Traqueurs d'étoiles de vaisseau spatial


2. La lentille en saphir dans Lasers industriels

• Lentilles de focalisation laser CO₂ haute puissance
• Collimateurs de laser à fibre
• Livraison de faisceau de découpe laser

3. La lentille en saphir dans Instruments scientifiques

• Objectifs de spectroscopie Raman
• Optiques de ligne de faisceau de synchrotron
• Lentilles de microscope cryogénique

4. La lentille en saphir dans Technologie médicale

• Pièces à main de chirurgie laser
• Optiques d'imagerie d'endoscope
• Dispositifs de diagnostic ophtalmique

Spécifications




Tailles standard :

• Diamètre : 3 mm, 5 mm, 10 mm, 25 mm, 50 mm, 100 mm
• Options de rayon : Plano, R5mm à R5000mm
• Épaisseur : 0,5 mm à 50 mm

Options de revêtement :

• UV-AR : 250-400 nm (R<0,5 %)
• VIS-AR : 400-700 nm (R<0,2 %)
• NIR-AR : 700-1100 nm (R<0,3 %)
• MWIR-AR : 3-5μm (R<1,0 %)
