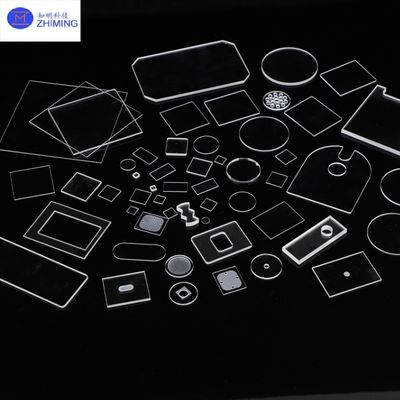

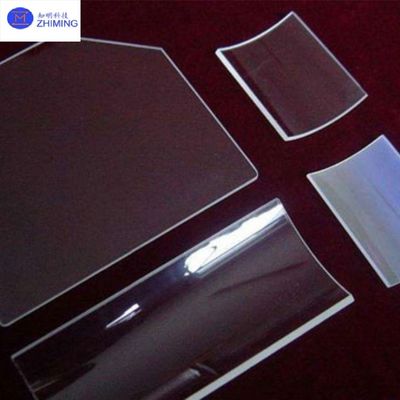

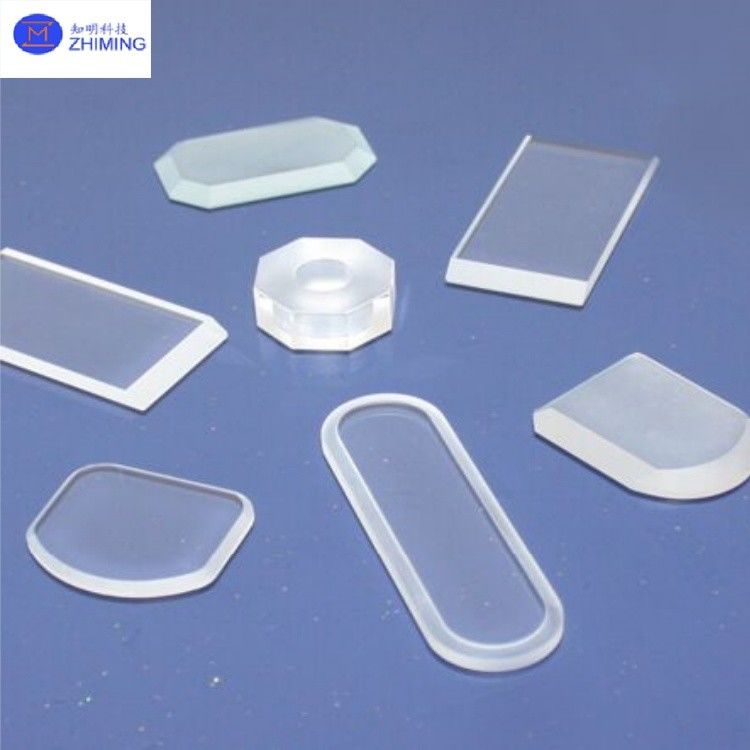

Composants optiques de silice fondue de haute pureté pour fenêtres en verre quartz à forme irrégulière
Les fenêtres en quartz de forme irrégulière sont des composants optiques de haute précision fabriqués à partir de silice fondu de haute pureté (SiO2),conçus pour les systèmes optiques spécialisés et les exigences en matière d'équipement personnalisé. Ces fenêtres conservent non seulement les propriétés supérieures du verre au quartz (y compris une grande perméabilité, une résistance thermique et une stabilité chimique), mais elles sont également adaptées à des conceptions structurelles complexes.Ils sont indispensables dans la technologie laser., des semi-conducteurs et des applications d'instrumentation scientifique. ZMSH est une entreprise de haute technologie spécialisée dans la R & D et la fabrication de composants optiques, offrant des solutions complètes pour les fenêtres en quartz irrégulières - de la conception sur mesure, l'usinage de précision,services de revêtement à l'essai. Nous soutenons le développement complet du processus, du prototypage à la production en série, en répondant aux exigences uniques en matière de forme, de dimensions et de performances optiques.
Spécification pourDes fenêtres en verre de quartz irrégulières
| Paramètre |
Spécification |
| Matériel |
Silice fondue de haute pureté (SiO2≥99,99%) |
| Portée de transmission |
170 nm à 2500 nm (UV à NIR) |
| Plage d'épaisseur |
0.3 mm à 50 mm (personnalisable) |
| Tolérance dimensionnelle |
Pour les véhicules de type à moteur à commande autonome, la valeur de l'indicateur de freinage doit être supérieure ou égale à: |
| Roughness de la surface |
Ra≤0,5 nm (super polissé) |
| Le parallélisme |
La valeur de l'échantillon doit être supérieure ou égale à: |
| Coefficient de dilatation thermique |
00,55 × 10−6/°C (20 à 300°C) |
| Température de fonctionnement maximale |
À court terme: 1200°C, à long terme: 1000°C |
| seuil de dégradation du laser |
> 5J/cm2@1064nm, impulsion de 10 ns |
| Résistance chimique |
Résistant aux acides et aux alcalis (sauf HF) |
| Précision du traitement des bords |
Les éclats ≤ 0,05 mm (demande spéciale: 0,02 mm) |
Principales caractéristiques deDes fenêtres en verre de quartz irrégulières
Les principales caractéristiques des fenêtres en quartz irrégulières sont les suivantes:
1. Adaptabilité aux formes complexes: Capables de fabriquer des géométries non standard (polygones, secteurs, profils sur mesure) pour des configurations optiques spécialisées.
2Performance optique exceptionnelle: Haute transmittance dans le spectre UV à IR (170nm-2500nm) pour les applications haut débit.
3Stabilité dans l'environnement extrême: résiste à une utilisation prolongée à ≤ 1000°C, résiste aux chocs thermiques et est chimiquement inerte (sauf à HF).
4. Haute résistance mécanique: Dureté de Mohs 7, bien qu'elle nécessite un renforcement de bord personnalisé en raison de sa fragilité inhérente.
5Capacité d'usinage de précision: atteint une précision de coupe au niveau des microns avec des éclats de bords ≤ 0,05 mm et une rugosité de surface Ra ≤ 0,5 nm.
Principales applications deDes fenêtres en verre de quartz irrégulières
Les géométries uniques des fenêtres de quartz irrégulières les rendent irremplaçables dans:
-
1Systèmes optiques laser: fenêtres de faisceau asymétriques pour les lasers de haute puissance nécessitant des profils personnalisés.
-
-
2. Équipement de semi-conducteurs: Ports de vue spécialisés pour les gravures/steppers avec des mises en page limitées en espace.
-
-
3. Instruments scientifiques: Ports de vue sous vide personnalisés pour les systèmes de rayonnement synchrotron équilibrant la transmission et l'étanchéité.
-
-
4Défense et aérospatiale: dômes de missiles ou fenêtres de capteurs satellites résistant à des températures/impacts extrêmes.
-
-
5. Produits médicaux: Interfaces optiques ergonomiques pour les endoscopes/systèmes de thérapie au laser.
-
Services de la ZMSH
ZMSH fournit des solutions complètes pour les fenêtres en quartz irrégulières, comprenant la sélection des matériaux, la conception structurelle et le post-traitement.Les clients peuvent soumettre des dessins CAO ou des échantillons physiques pour l'usinage sur mesureNous fournissons des revêtements optiques comprenant l'anti-réflexion (AR), la haute réflexion (HR),et des solutions spécialisées telles que des revêtements résistants aux dommages au laser (LIDT> 10J/cm2) ou des traitements antibrouillardTous les produits sont soumis à une inspection rigoureuse par interféromètres et spectromètres, accompagnés de rapports d'essais complets (y compris les erreurs de forme de surface et les spectres de transmission).Notre service de prototypage rapide prend en charge la validation de la R & D, tandis qu'une capacité de production évolutive garantit une exécution stable des commandes OEM/ODM.ZMSH fournit à la fois des produits standard et un soutien technique complet du développement de prototypes à la production en série pour les fabricants d'équipements haut de gamme.
