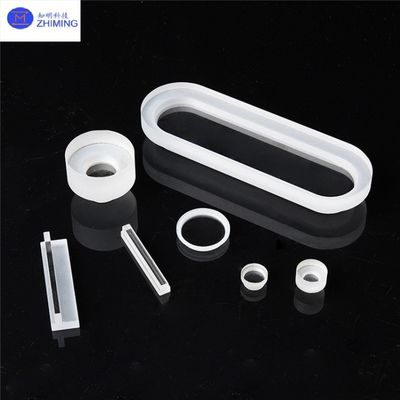

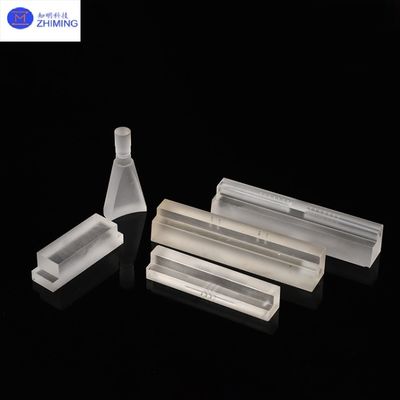

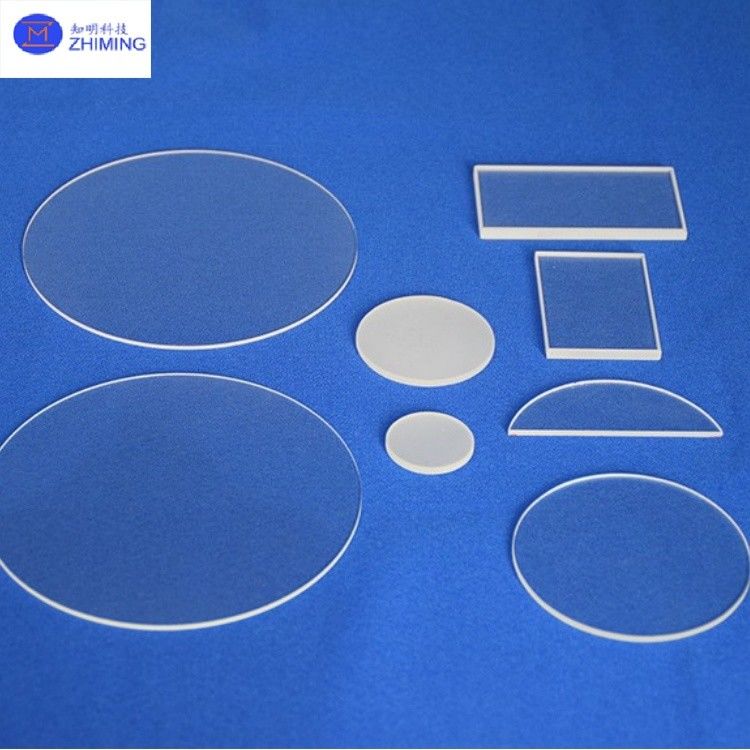

Fenêtres optiques en quartz de forme irrégulière personnalisées JGS1 / JGS2 / BF33

Des fenêtres optiques en quartz de forme irrégulière personnalisées de qualité JGS1/JGS2/BF33

Les fenêtres optiques en quartz irrégulier personnalisées sont fabriquées à partir de dioxyde de silicium (SiO2) de haute pureté,Conçu pour répondre aux exigences complexes des systèmes optiques en brisant les contraintes géométriques traditionnelles (e. par exemple, en forme circulaire/carré). Ces fenêtres prennent en charge des formes non standard telles que les ellipses, les polygones et les courbes de forme libre. Les principaux avantages comprennent la résistance à haute température (1,100°C d'utilisation continue), un faible coefficient de dilatation thermique (5,5×10−7/°C), une transparence à large spectre (185~3,500 nm) et une inerté chimique,les rendant idéales pour les environnements extrêmes dans les appareils optiques de précision. ZMSH est spécialisée dans la production personnalisée à cycle complet, offrant des services de bout en bout de la conception à la livraison, desservant des secteurs haut de gamme tels que les semi-conducteurs, la technologie laser et l'aérospatiale.

Spécification pourDes fenêtres en verre de quartz irrégulières

Principales caractéristiques deDes fenêtres en verre de quartz irrégulières

1Personnalisation géométrique

Prend en charge les géométries non standard (ellipses, rectangles, hexagones, étoiles) avec une taille de traitement minimale de 0,1 mm et une tolérance de ±0,02 mm.

Permet des conceptions optiques spécialisées, y compris des systèmes asymétriques et des puces microfluidiques.

2. Performance à haute température

Point de ramollissement: 1,730°C; stabilité opérationnelle à long terme jusqu'à 1,100°C; tolérance à court terme jusqu'à 1,450°C avec cycle thermique rapide.

3. Stabilité chimique

Résistant aux acides forts (à l'exclusion du HF), il présente une résistance aux acides 30 fois supérieure à celle de la céramique et 150 fois supérieure à celle de l'acier inoxydable.

Propriétés optiques

Transmission: ≥ 93% dans la plage visible, ≥ 90% dans les UV (185 nm) et ≥ 85% dans les IR (3,500 nm).

Couverture spectrale : trois catégories de matériaux (JGS1/JGS2/JGS3) pour les applications UV à IR.

Propriétés mécaniques

Dureté de Mohs: 5,5 à 6.5La résistance à la compression est de 1 100 MPa; la résistance à la flexion est de 67 MPa.

6. Traitements de surface

Les revêtements personnalisés: films antireflet (AR), réfléchissants, hydrophobes et résistants aux dommages du laser.

Principales applications deDes fenêtres en verre de quartz irrégulières

1. fabrication de semi-conducteurs: fenêtres d'observation asymétriques dans les équipements de gravure de plaquettes pour les procédés CVD à haute température.

2. Systèmes laser: composants de faisceau personnalisés (par exemple, sorties annulaires/sectorielles) pour les lasers à haute puissance.

3. aérospatiale: fenêtres à capteurs infrarouges à multiples facettes pour les environnements sous vide et à cycle thermique.

4. Dispositifs médicaux: fenêtres irrégulières miniatures dans les endoscopes pour l'imagerie des conduites courbes.

5. Énergie renouvelable: Substrats optimisés pour la capture de la lumière des cellules solaires.

Services de la ZMSH

ZMSH fournit des solutions de bout en bout pour les fenêtres optiques au quartz irrégulières, notamment: Personnalisation de la conception: les clients spécifient les formes (ellipses, polygones, épaisseur du gradient), les dimensions (minimum 0,1 × 0,1 mm) et les exigences fonctionnelles (par exemple, résistance aux dommages au laser,les revêtements de rayonnement). L'usinage de précision: utilisation de technologies avancées de découpe CNC et laser pour assurer une précision et une stabilité dimensionnelle au niveau des microns pour des géométries complexes. Épreuves de performance: fournir des rapports optiques complets (transmittance, expansion thermique) et des recommandations spécifiques à l'application (par exemple, conceptions d'étanchéité compatibles avec le vide).

Recommandations de produits connexes: Barres de quartz
