Aperçu ProduitsPlat de quartz fondu

Prisme de verre optique au quartz personnalisé, prisme à angle droit en silice fusionné de qualité UV

Je suis en ligne une discussion en ligne

Prisme de verre optique au quartz personnalisé, prisme à angle droit en silice fusionné de qualité UV

Customized Quartz Optical Glass Prism UV-Grade Fused Silica Right Angle Prism
Customized Quartz Optical Glass Prism UV-Grade Fused Silica Right Angle Prism Customized Quartz Optical Glass Prism UV-Grade Fused Silica Right Angle Prism Customized Quartz Optical Glass Prism UV-Grade Fused Silica Right Angle Prism

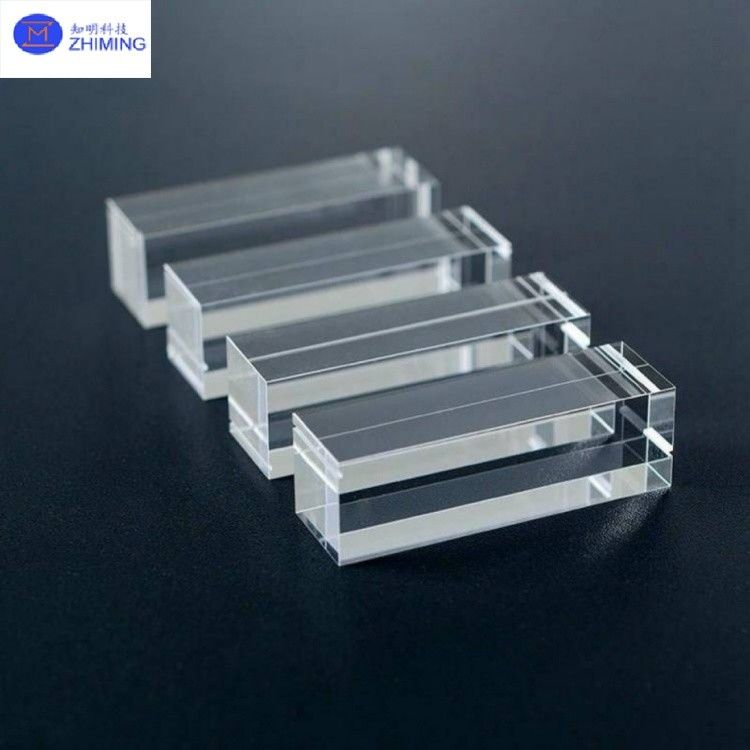

Image Grand :  Prisme de verre optique au quartz personnalisé, prisme à angle droit en silice fusionné de qualité UV

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: ZMSH
Certification: rohs
Numéro de modèle: Prisme au quartz
Conditions de paiement et expédition:
Prix: by case
Délai de livraison: 2-4weeks
Conditions de paiement: T/T
Description de produit détaillée
le matériel: Silice fondue de haute pureté (SiO2≥99,99%) Taille/forme: Personnalisé
Portée de transmission: 170 nm à 2500 nm (UV à NIR) Coefficient de dilatation thermique: 00,55 × 10−6/°C (20 à 300°C)
Roughness de la surface: Ra ≤ 0,5 nm Application: Technologie laser, spectroscopie
Mettre en évidence:

Prisme de verre optique à angle droit

,

Prisme de verre optique de qualité UV

,

Prisme de verre optique personnalisé



Résumé de qprisme à quartz





Prisme de verre optique au quartz personnalisé, prisme à angle droit en silice fusionné de qualité UV





Les prismes à quartz sont des composants optiques fabriqués à partir de silice fondue de haute pureté (dioxyde de silicium, SiO2 ≥ 99,999%) par des procédés de broyage, de polissage et de revêtement de précision.Ils présentent une extrême stabilité thermique (de 200°C à 1100°C)Les principaux avantages sont les suivants:





· Inerté chimique:Résistant aux acides forts (sauf HF), aux alcalis et aux solvants organiques, adapté aux environnements corrosifs.



· Précision optique:La précision de la figure de surface λ/10@632,8 nm, tolérance angulaire ±3 secondes d'arc.



· Formes variéesPrismes à angle droit, pentagonales, Dove et toit, prenant en charge des fonctions personnalisées telles que la scission du faisceau, l'imagerie et la déviation du chemin de la lumière.





ZMSH est spécialisée dans les prismes de quartz fabriqués sur mesure, offrant des services de bout en bout de la conception à la production en série.et fabrication de semi-conducteurs, avec prise en charge de la personnalisation basée sur des dessins et de la livraison rapide de petits lots (par exemple, dimensions: longueur de bord 3 ‰ 72,5 mm, épaisseur 0,1 ‰ 5 mm).








Spécification pourprisme au quartz





Paramètre Spécification
Matériel Silice fondue de haute pureté (SiO2≥99,99%)
Portée de transmission 170 nm à 2500 nm (UV à NIR)
Indice de réfraction @587,6 nm 1.458
Coefficient de dilatation thermique 00,55 × 10−6/°C (20 à 300°C)
Surfaces plates L'équipement doit être équipé d'un dispositif de contrôle de l'écoulement de l'eau.
Tolérance angulaire ±5 secondes d'arc (norme), ±3 secondes d'arc (haute précision)
Roughness de la surface Ra≤0,5 nm (super polissé)
seuil de dégradation du laser > 10J/cm2@1064nm, pulsation de 10 ns
Plage de taille 5 mm à 300 mm (personnalisable)



Note: les revêtements sur mesure (AR/HR/PBS) et les rapports de métrologie sont disponibles sur demande.










Principales caractéristiquesqprisme à quartz





1Propriétés du matériau

Je suis désolée.

Je suis désolée.- Haute pureté:SiO2 ≥ 99,999%, impuretés < 5 ppm, assurant une faible absorption UV (> 90% de transmission à 200 nm).

- Résistance à haute température:Tolérance à court terme jusqu'à 1200 °C, stabilité opérationnelle à long terme à 800 ‰ 1000 °C. Coefficient de dilatation thermique est 1/10 du verre standard.

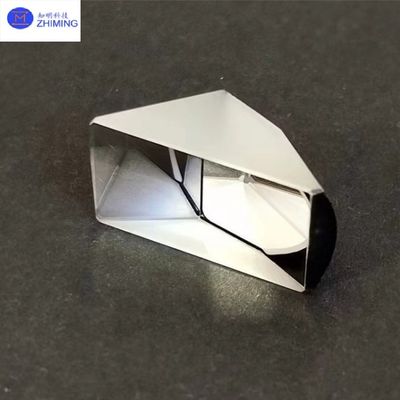

Prisme de verre optique au quartz personnalisé, prisme à angle droit en silice fusionné de qualité UV 0

2Performance optiqueJe suis désolée.



- La transmission:Les résultats de l'analyse sont les suivants: ≥ 90% (UV: 185 nm), ≥ 95% (visible), ≥ 85% (IR: 3500 nm).

- Faible dispersion:Le nombre d'Abbe est supérieur à 65, ce qui minimise l'élargissement spectral pour des applications de haute précision.





3Propriétés mécaniques



- Résistance à la compression:> 1000 MPa, résistant aux chocs mécaniques.

- Il est léger.Densité 2,2 g/cm3, 15% plus léger que le verre K9.





4Traitement de surface

Je suis désolée.

- Options de revêtement:"Système de traitement de l'énergie" qui permet d'éliminer les émissions de CO2 et les émissions de CO2 provenant de l'électricité.

- Conception du bord:< 0,2 × 45° de chambres de protection pour réduire la concentration des contraintes.





5. Diversité de forme



- Prisme à angle droit:Déviation de la trajectoire lumineuse de 90° ou 180°, utilisée dans les périscopes et les autocollimateurs.

Je suis désolée.- Le prisme pentagonal:Déviation de l'image de 90° sans rotation, idéale pour les télémètres laser.

Je suis désolée.- Prisme de pigeon:Double l'angle de rotation de la lumière incident, adapté aux systèmes de visualisation panoramique.

- Le prisme du toit:Plie les trajectoires de la lumière de 90° tout en inversant les images, couramment utilisées dans les télescopes.








Principales applications deqprisme à quartz





1- Instruments optiques



· Spéctroscopie:Éléments dispersants dans les spectrophotomètres et les spectromètres Raman.

· Systèmes d'imagerie:Translation de prismes dans les microscopes et les télescopes (par exemple, prismes de pigeon).

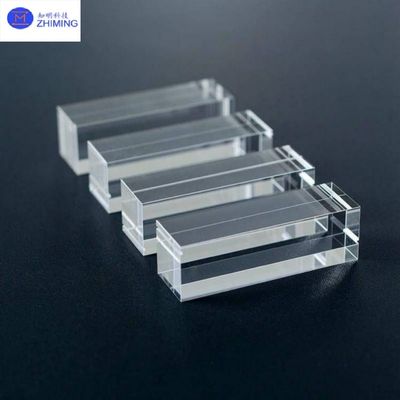

Prisme de verre optique au quartz personnalisé, prisme à angle droit en silice fusionné de qualité UV 1

2La technologie laser



· Contrôle du faisceau:Résonnateurs laser et direction du faisceau de télémètre (prismes pentagonaux).

· Applications à haute puissance:Résister à une intensité laser de 106 W/cm2 pour les systèmes de découpe/soudure.





3- Fabrication de semi-conducteurs



· Inspection des plaquettes:Équipement de photolithographie avec prismes d'alignement.

· Épreuves d'emballage:Prismes de fenêtre à imagerie thermique infrarouge.





4. Produits médicaux



· Imagerie endoscopique:Prismes de direction en fibre optique médicale.

· Thérapie au laser:Guidance lumineuse de précision dans les chirurgies ophtalmiques.





5. recherche et industrie



La communication quantique:Le chemin de la lumière se plie dans les détecteurs à un seul photon.

· Aérospatiale:Prismes d'imagerie UV dans la télédétection par satellite.








Services de la ZMSH





ZMSH se concentre sur la personnalisation approfondie des prismes de quartz, offrant des services de bout en bout de la conception optique à la production en série.les dimensions (3 ̇72Nous prenons en charge les formes non standard (par exemple, spirale,composites de matériaux bifurqués) et hybrides (lignes quartz-métal).

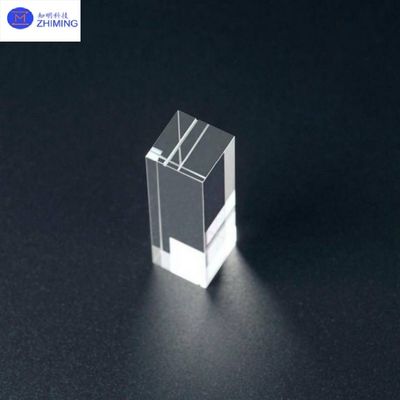

Prisme de verre optique au quartz personnalisé, prisme à angle droit en silice fusionné de qualité UV 2Prisme de verre optique au quartz personnalisé, prisme à angle droit en silice fusionné de qualité UV 3







Questions et réponses





1Q: Quel est le prix du prisme de quartz?



R: Le prix des prismes de quartz varie considérablement en fonction des spécifications (par exemple, taille, revêtement, qualité du matériau), allant de 0,20 à 100+ par pièce pour les tailles standard (372.5 mm de longueur de bord) sur des plateformes comme Alibaba et Made-in-China.com.





2Q: Comment fonctionne un prisme de cristal?



Un prisme de cristal fonctionne en réfractant, en réfléchissant ou en dispersant la lumière à travers ses surfaces géométriquement coupées.un prisme triangulaire divise la lumière blanche en couleurs spectrales par réfraction dépendante de la longueur d'onde (dispersion), tandis que les prismes à angle droit dévient les voies lumineuses en utilisant la réflexion interne totale.







Tag: fenêtres de verre de quartz de qualité optique, fenêtres de verre de quartz de forme irrégulière, personnalisé, plaques de silice fusionnées, cristal siO2, plaquettes de quartz, tubes de quartz, prisme de quartz, bateaux de quartz,Grade #JGS1/JGS2, # Composants optiques en silice fusionné de haute pureté, # Grade BF33, # Tubes de capillaires de quartz transparents, # Grand trou / petit trou, # Tubes en verre irréguliers, # Grand diamètre / petit diamètre intérieur,Le prisme au quartz, #UV-Grade, #Fused Silica Prisme à angle droit
