Aperçu ProduitsPlat de quartz fondu

Plaquettes de quartz de qualité optique de 3 pouces, transmittance >92%, substrats en verre pour semi-conducteurs

Je suis en ligne une discussion en ligne

Plaquettes de quartz de qualité optique de 3 pouces, transmittance >92%, substrats en verre pour semi-conducteurs

​​3Inch Optical Grade Quartz Wafer Transmittance >92% Semiconductor Glass Substrates​​
​​3Inch Optical Grade Quartz Wafer Transmittance >92% Semiconductor Glass Substrates​​ ​​3Inch Optical Grade Quartz Wafer Transmittance >92% Semiconductor Glass Substrates​​ ​​3Inch Optical Grade Quartz Wafer Transmittance >92% Semiconductor Glass Substrates​​

Image Grand :  Plaquettes de quartz de qualité optique de 3 pouces, transmittance >92%, substrats en verre pour semi-conducteurs

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: ZMSH
Certification: rohs
Numéro de modèle: Wafer de quartz de 3 pouces
Conditions de paiement et expédition:
Quantité de commande min: 10
Prix: by case
Détails d'emballage: Paquet dans une salle blanche de classe 100
Délai de livraison: 5-8weeks
Conditions de paiement: T/T
Capacité d'approvisionnement: 1000 pièces par mois
Description de produit détaillée
Diamètre: 3 pouces (76,2 mm) Tolérance à l'épaisseur: ± 0,02 mm
Roughness de la surface: ≤ 1 nm (de qualité polissée) Transmittance @193 nm: > 92%
ÉTC (RT-300°C): 0.55×10⁻⁶/°C Applications: Fabrication de semi-conducteurs, lasers à haute puissance
Mettre en évidence:

Substrats de verre à semi-conducteurs

,

Wafer au quartz de qualité optique

,

Substrats de verre semi-conducteurs à haute transmission



Introduction de based'une largeur de 3 pouces

Je suis désolée.

Transmittance des plaquettes de quartz de qualité optique de 3 pouces > 92% Substrats de verre semi-conducteurs




ZMSH est spécialisée dans la fabrication sur mesure de plaquettes de quartz de 3 pouces, offrant des solutions sur mesure pour les applications optoélectroniques, MEMS et semi-conducteurs avancées. Contrairement aux plaquettes standard de 2 pouces, les plaquettes de quartz de 3 pouces offrent une surface élargie pour l'intégration de plusieurs composants, permettant des appareils de haute précision avec des performances améliorées. Les principales caractéristiques sont les suivantes: Je suis désolée.



· Matériau : Silice fusionnée de haute pureté (SiO2) avec une teneur en hydroxyles de < 50 ppm, assurant une perte optique ultra-faible.

· Dimensions: diamètres et épaisseurs personnalisés (3,00" ±0,02") (0,525­1,200 mm, TTV ≤10 μm). Je suis désolée.

· Formes: Géométries circulaires, carrées ou irrégulières avec ouvertures non standard, bords en degrés ou épaisseur de gradient. Je suis désolée.

· Finition de surface: surfaces ultra-lisses (Ra ≤ 1,0 nm) pour une dispersion minimale de la lumière.








Spécification pourUne galette de quartz de 3 pouces.





PAramètre Spécification
Diamètre 3 pouces (76,2 mm)
Tolérance à l'épaisseur ± 0,02 mm
Roughness de la surface ≤ 1 nm (de qualité polissée)
Transmittance @193 nm > 92%
ÉTC (RT-300°C) 00,55 × 10−6/°C
Le parallélisme ≤ 5 μm
Compatibilité sous vide 10−9 Torr










Caractéristiques principales deUne galette de quartz de 3 pouces.

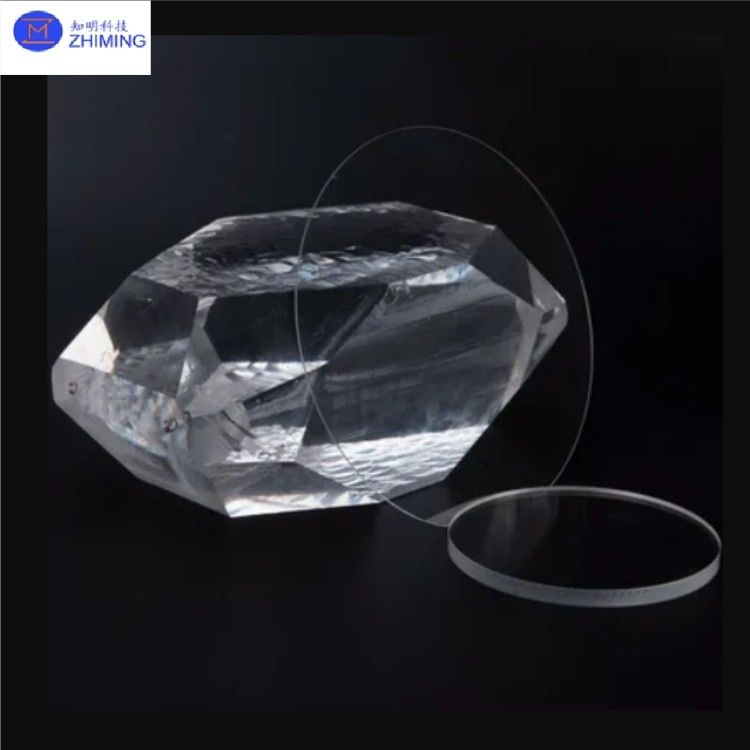

Plaquettes de quartz de qualité optique de 3 pouces, transmittance >92%, substrats en verre pour semi-conducteurs 0

1. Supériorité optique

- Transmission spectrale large: > 92% de transmission de 185 nm (UV) à 3500 nm (IR), idéale pour la lithographie UV et la détection quantique.

- Faible expansion thermique: CTE de 0,52 × 10−6/°C, maintenant la stabilité dimensionnelle jusqu'à 1100°C.





2Résistance mécanique et chimique

- Haute dureté: échelle de Mohs 7, résistant à l'abrasion et aux chocs mécaniques.

- Résistance aux acides: durabilité 30 fois supérieure à celle de la céramique, adaptée à des environnements chimiques agressifs.





3Performance électrique

- Isolation: résistance > 1018 Ω·cm, réduisant la capacité parasitaire dans les circuits à haute fréquence.

- Compatibilité SAW: optimisé pour les filtres à ondes acoustiques de surface (SAW) avec des angles de coupe précis (par exemple, 34,33° pour la coupe FC).








Je suis désolée.Applications stratégiques deUne galette de quartz de 3 pouces.

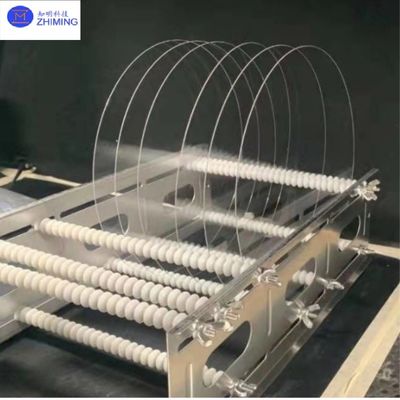

Plaquettes de quartz de qualité optique de 3 pouces, transmittance >92%, substrats en verre pour semi-conducteurs 1

1. les appareils MEMS avancés



Des capteurs de pression, des gyroscopes et des têtes d'impression à jet d'encre utilisant des plaquettes de 3 pouces pour une intégration multicouches et une stabilité thermique.





2Systèmes optoélectroniques



- les diodes laser UV, les collimateurs à fibre optique et les composants LiDAR nécessitant des voies optiques à faible perte.





3. Emballage des semi-conducteurs



- des substrats d'emballage au niveau des plaquettes (WLP) pour les capteurs d'image CMOS et les RFIC, prenant en charge la technologie TSV (Through-Silicon Via).





4Les technologies quantiques.



- Substrats pour les centres à vide d'azote en diamant (NV) et les qubits supraconducteurs, bénéficiant d'une très faible densité de défaut.








Les tubes capillaires au quartz: bref aperçu





Les capillaires de quartz de ZMSH sont conçus pour des applications microfluidiques et optiques, avec:


- Tailles personnalisées:"Système de détection de la pollution atmosphérique" (1) Je suis désolée.

- Ultra-haute pureté:< 1 ppm d'impuretés métalliques pour la biocompatibilité dans les systèmes de laboratoire sur puce. Je suis désolée.

- Traitement:Perçage laser, formage thermique et gravure chimique pour une intégration transparente dans les capteurs ou les fibres optiques.





Plaquettes de quartz de qualité optique de 3 pouces, transmittance >92%, substrats en verre pour semi-conducteurs 2Plaquettes de quartz de qualité optique de 3 pouces, transmittance >92%, substrats en verre pour semi-conducteurs 3







Questions fréquentes





1Q: Pourquoi choisir des plaquettes de quartz de 3 pouces?

R: Les plaquettes de quartz de 3 pouces offrent un équilibre entre efficacité de coût et performance, en soutenant l'intégration multi-couches pour les capteurs MEMS, les filtres optiques,et des emballages à base de semi-conducteurs avec une silice fondue de haute pureté (OH− < 50 ppm) et une expansion thermique ultra-faible (CTE 0).52 × 10−6 °C). Je suis désolée.





2. Q: Quelles sont les principales applications des plaquettes de quartz de 3 pouces?

R: Ils sont largement utilisés dans l'optique laser UV, les composants en fibre optique, les gyroscopes MEMS et les emballages de semi-conducteurs avancés (par exemple, TSV et WLP),utilisant leur rugosité de surface < 1 nm et leur transmission optique > 92%,.







Tag: # 3 pouces de substrat de quartz, # personnalisé, # plaques de silice fusionnées, # SiO2 cristal, # plaquettes de quartz, # JGS1/JGS2 Grade, # haute pureté, # composants optiques de silice fusionnées, # plaque de verre de quartz,Des trous à l'intérieur en forme personnalisée., #3 Inch Quartz Substrate, # 76.2mm Diamètre, # Transmittance > 92%, # Substrats de verre semi-conducteurs
