Plat de quartz fondu
Created with Pixso. Épaisseur personnalisée de gaufre de quartz de 4 pouces Variété de 0,5 mm à 1,5 mm Ra ≤ 0,5 nm

Épaisseur personnalisée de gaufre de quartz de 4 pouces Variété de 0,5 mm à 1,5 mm Ra ≤ 0,5 nm

Nom De Marque: ZMSH
Numéro De Modèle: Une gaufre de quartz de 4 pouces
MOQ: 10
Prix: by case
Délai De Livraison: 5-8weeks
Conditions De Paiement: T/T
Informations détaillées
Lieu d'origine:
Chine
Certification:
rohs
Diamètre:
4 pouces (100mm)
Plage d'épaisseur:
0.5mm~1.5mm
Rugosité de surface (Poli):
≤0.5nm
Transmittance @193 nm:
>93%
CTE (20-300°C):
0.55×10⁻⁶/°C
Le parallélisme:
≤3μm
Détails d'emballage:
Paquet dans une salle blanche de classe 100
Capacité d'approvisionnement:
1000 pièces par mois
Mettre en évidence:

Plaquette de quartz à épaisseur personnalisée

,

Plaquettes de quartz de Ra0

Description de produit



Introduction générale de la plaquette de quartz de 4 pouces

​​Plaquette de quartz de 4 pouces Gamme d'épaisseur personnalisée de 0,5 mm à 1,5 mm Ra ≤ 0,5 nm​​




ZMSH est spécialisé dans les plaquettes de quartz de 4 pouces fabriquées avec précision, destinées aux applications optoélectroniques, aux semi-conducteurs et aux MEMS haute performance. Contrairement aux formats plus petits, les plaquettes de quartz de 4 pouces offrent une surface étendue pour l'intégration multicouche, permettant une production évolutive de dispositifs avancés. Les principales caractéristiques comprennent : ​​



1. Matériau​​ : silice fondue de haute pureté (SiO₂) avec <50 ppm d'hydroxyle (OH⁻) et <0,1 ppm d'impuretés métalliques, assurant une perte optique ultra-faible. ​​

2. Dimensions​​ : Diamètres personnalisés (100,00 mm ±0,25 mm) et épaisseurs (0,525–1,200 mm, TTV ≤10 μm). ​​

3. Formes​​ : Géométries circulaires, carrées ou irrégulières avec des ouvertures non standard, des bords en gradins ou une épaisseur en gradient.

​​4. Finition de surface​​ : Surfaces ultra-lisses (Ra ≤1,0 nm) pour une diffusion de la lumière minimale.








Spécification pour plaquette de quartz de 4 pouces





Paramètre Spécification
Diamètre 100,00 mm ±0,25 mm
Plage d'épaisseur 0,525–1,200 mm
Variation totale d'épaisseur (TTV)

≤10 μm (diamètre de 300 mm)

4

Rugosité de surface (Ra) ≤1,0 nm
Transmission ultraviolette

>92 % @185–3500 nm

1

Coefficient de dilatation thermique (CTE)

0,55×10⁻⁶/°C (20–300°C)

1

Résistivité (350°C) >7×10⁷ Ω·cm










​​Caractéristiques clés​​ de plaquette de quartz de 4 pouces

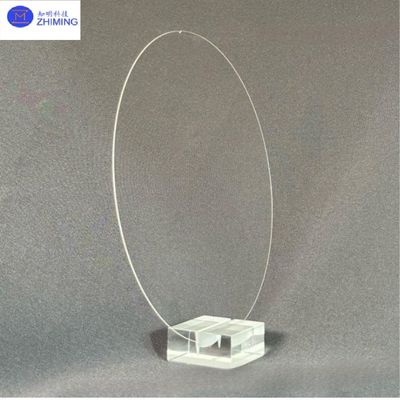

Épaisseur personnalisée de gaufre de quartz de 4 pouces Variété de 0,5 mm à 1,5 mm Ra ≤ 0,5 nm 0

1. Supériorité optique​​



​​Transmission spectrale large​​ : >92 % de transmission de 185 nm (UV) à 3500 nm (IR), idéal pour la lithographie UV et la détection quantique.

​​Faible dilatation thermique​​ : CTE de 0,55×10⁻⁶/°C (20–300°C), maintenant la stabilité dimensionnelle jusqu'à 1100°C.





​​2. Résilience mécanique et chimique​​



​​Dureté élevée​​ : Échelle de Mohs 7, résistant à l'abrasion et aux chocs mécaniques.

​​Résistance aux acides​​ : 30 fois plus de durabilité que la céramique, adapté aux environnements chimiques agressifs.





3. ​​Performance électrique​​



​​Isolation​​ : Résistivité >7×10⁷ Ω·cm (350°C), minimisant la capacité parasite dans les circuits haute fréquence.

​​Compatibilité SAW​​ : Optimisé pour les filtres à ondes acoustiques de surface (SAW) avec des angles de coupe précis (par exemple, 34,33° pour la coupe FC).








​​Applications stratégiques​ de plaquette de quartz de 4 pouces





1. ​​​​Dispositifs MEMS avancés​​

Capteurs de pression, gyroscopes et têtes d'impression à jet d'encre utilisant des plaquettes de 4 pouces pour l'intégration multicouche et la stabilité thermique.

​​

2. Systèmes optoélectroniques​​

Diodes laser UV, collimateurs à fibre optique et composants LiDAR nécessitant des trajets optiques à faible perte.



3. ​​Conditionnement de semi-conducteurs​​

Substrats de conditionnement au niveau de la plaquette (WLP) pour les capteurs d'image CMOS et les circuits intégrés RF, prenant en charge la technologie TSV (Through-Silicon Via).

​​

4. Technologies quantiques​​

Substrats pour les centres diamant-azote-lacune (NV) et les qubits supraconducteurs, bénéficiant d'une densité de défauts ultra-faible.

​​






Services de personnalisation de l'entreprise​​





Nous proposons une personnalisation à grande échelle pour les plaquettes de quartz de 4 pouces, notamment :



1. ​​Usinage de précision​​ : Tournage diamanté CNC pour <1 μm de précision dimensionnelle.

2. ​​Traitements de surface​​ : Revêtements AR (150°).

3. ​​Prototypage rapide​​ : 5–7 jours pour les échantillons, prenant en charge les géométries hybrides (par exemple, trous traversants + encoches).

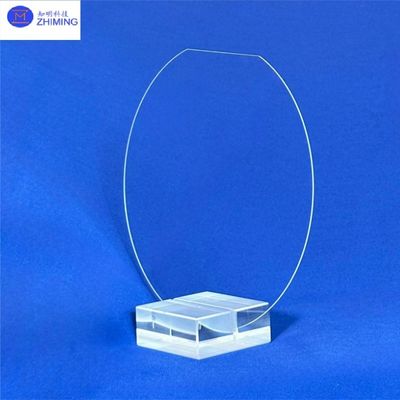

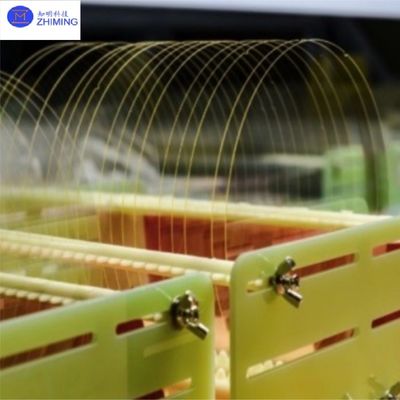

Épaisseur personnalisée de gaufre de quartz de 4 pouces Variété de 0,5 mm à 1,5 mm Ra ≤ 0,5 nm 1Épaisseur personnalisée de gaufre de quartz de 4 pouces Variété de 0,5 mm à 1,5 mm Ra ≤ 0,5 nm 2








FAQ





1. Q : Pourquoi utiliser des plaquettes de quartz de 4 pouces ?​​

R : Les plaquettes de quartz de 4 pouces offrent un équilibre entre rentabilité et précision, idéal pour les capteurs MEMS, les filtres optiques et le conditionnement de semi-conducteurs avec une épaisseur personnalisable (0,5–1,5 mm) et une rugosité de surface ultra-faible (Ra ≤0,5 nm).





2. Q : Quelles industries utilisent des plaquettes de quartz de 4 pouces ?​​

R : Elles sont essentielles dans les dispositifs MEMS, les systèmes à fibre optique et la fabrication de semi-conducteurs de pointe, tirant parti de la silice fondue de haute pureté et d'une stabilité thermique exceptionnelle (CTE 0,55×10⁻⁶/°C).
