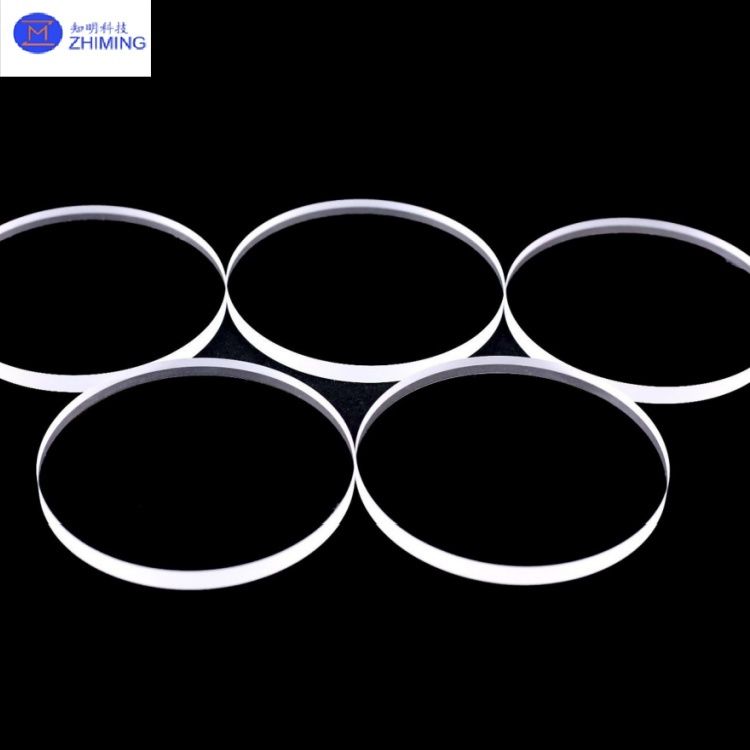

Fenêtres optiques en silice fondue épaisseur 8.2mm & 8.3mm JGS1 JGS2

Fenêtres optiques en silice fondue épaisseur 8,2 mm et 8,3 mm JGS1 JGS2

ZMSH est spécialisé dans la fourniture de fenêtres optiques en silice fondue de haute précision fabriquées à partir de quartz de haute pureté de qualité JGS1/JGS2, garantissant des performances de transmission exceptionnelles sur le spectre ultraviolet à proche infrarouge (190nm–2500nm). Nos fenêtres en quartz se caractérisent par un contrôle strict de l'épaisseur (8,2 mm et 8,3 mm, tolérance ±0,1 mm), ce qui les rend idéales pour les systèmes optiques de haute précision. Personnalisables en dimensions, revêtements et traitements de surface, elles répondent aux exigences rigoureuses de la technologie laser, de l'analyse spectroscopique, de la fabrication de semi-conducteurs et de la recherche scientifique. Grâce à des technologies d'usinage avancées et à un système de gestion de la qualité strict, chaque fenêtre garantit une grande homogénéité optique, un faible coefficient de dilatation thermique et une résistance supérieure aux hautes températures, assurant des performances fiables dans des environnements extrêmes.

Paramètres clés

(Remarque : des paramètres supplémentaires tels que le diamètre, le chanfreinage, etc., sont personnalisables sur demande.)

Principales caractéristiques des fenêtres en silice fondue (8,2 mm et 8,3 mm)

​

1. Haute transmission

· Transmission à large bande de l'UV au NIR (190 nm–2500 nm), particulièrement optimisée pour les systèmes optiques ultraviolets profonds (DUV) et infrarouges.

· Un faible taux d'absorption minimise la perte d'énergie, améliorant ainsi l'efficacité du système.

2. Stabilité thermique exceptionnelle

· Coefficient de dilatation thermique ultra-faible (5,5×10⁻⁷/°C) et résistance aux hautes températures (~1200°C), adapté aux lasers haute puissance et aux conditions thermiques extrêmes.

· Une excellente résistance aux chocs thermiques résiste aux fluctuations rapides de température sans se fissurer.

3. Inertie chimique supérieure

· Résistant aux acides forts, aux alcalis et aux solvants organiques, idéal pour les environnements corrosifs.

· Traitements de surface optionnels (par exemple, revêtements AR, couches hydrophobes) pour des applications spécialisées.

4. Seuil de dommage laser élevé

· Compatible avec les systèmes laser à haute énergie (par exemple, lasers CO₂, lasers UV) grâce à une résistance exceptionnelle aux dommages induits par laser.

· Revêtements optiques personnalisés (par exemple, AR, HR) disponibles pour optimiser la transmission/réflexion à des longueurs d'onde spécifiques.

5. Performances optiques de précision

· Planéité de surface jusqu'à λ/4 (@632,8 nm) et parallélisme <3 arcmin, répondant aux exigences strictes d'alignement optique.

· Une faible teneur en bulles/impuretés assure une uniformité optique, minimisant la diffusion et la distorsion du front d'onde.

Principales applications de la fenêtre optique en quartz

1. Systèmes optiques laser

· Fenêtres de cavité laser, optiques de protection pour la découpe/le soudage laser haute puissance et les dispositifs laser médicaux.

· Préféré pour les lasers UV (par exemple, les lasers à excimères) en raison de son excellente durabilité aux UV.

2. Instrumentation spectroscopique

· Fenêtres de transmission pour les spectrophotomètres UV-Vis et les spectromètres FTIR, assurant des rapports signal/bruit élevés.

· Applications ultraviolettes sous vide (VUV), y compris la détection du rayonnement synchrotron.

3. Semi-conducteurs et lithographie

· Composants optiques pour les machines de lithographie et les systèmes d'inspection de plaquettes, résistants au rayonnement DUV et à la déformation thermique.

· Essentiel pour la protection des masques et l'optique de projection dans les nœuds avancés.

4. Recherche scientifique et physique des hautes énergies

· Fenêtres d'observation pour les détecteurs de particules et les installations de synchrotron, combinant la résistance aux radiations avec une grande transparence.

· Hublots scellés pour les environnements sous vide/haute pression (par exemple, microscopes électroniques, expériences sur le plasma).

5. Aérospatiale et dispositifs médicaux

· Fenêtres de protection pour les capteurs optiques aérospatiaux, résistant aux températures extrêmes et au rayonnement cosmique.

· Composants biocompatibles pour les endoscopes et les systèmes de thérapie laser médicale.

Prismes en silice fondue personnalisés recommandés

ZMSH propose des services de personnalisation complets pour les prismes en silice fondue, y compris les prismes à angle droit, pentagonaux et en coin, adaptés à l'alignement laser, à la direction du faisceau et aux applications spectroscopiques. Utilisant un matériau JGS1/JGS2 de haute pureté, nos prismes offrent une faible absorption et une transmission élevée (190 nm–2500 nm), avec un usinage d'angle de précision (tolérance de ±30 arcsec) et un polissage de surface λ/10. Les clients peuvent spécifier les dimensions, les angles et les revêtements (par exemple, AR UV, IR large bande). Nous prenons en charge le prototypage rapide, la production en série et l'emballage conforme à la norme ISO ou résistant aux chocs pour assurer une livraison en toute sécurité. Équipés d'un usinage CNC et de tests à l'interféromètre Zygo, nous garantissons des délais d'exécution rapides et un contrôle qualité rigoureux pour répondre aux normes exigeantes des secteurs de la recherche, de l'industrie et de la défense.
