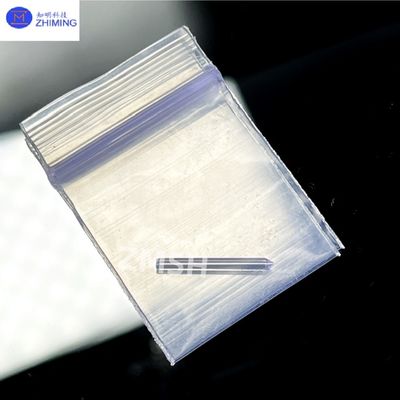

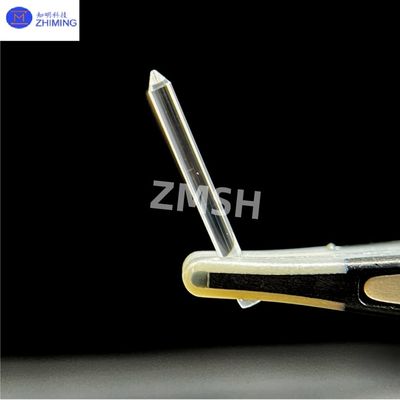

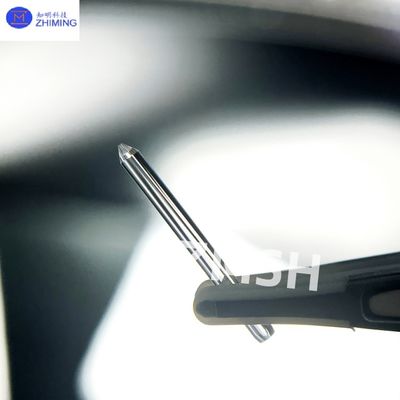

Tiges de saphir, cônes de lumière, aiguilles de décharge en saphir spécialisées pour les équipements de semi-conducteurs
Les aiguilles de décharge en saphir sont des composants optiques spécialisés fabriqués à partir d'oxyde d'aluminium monocristallin de haute pureté (Al₂O₃ pureté ≥99,99%). En tant que fabricant professionnel de composants optiques, ZMSH dispose de lignes de production complètes pour la croissance cristalline, l'usinage de précision et le dépôt de revêtements. Les produits sont fabriqués à l'aide de la technologie avancée EFG (Edge-defined Film-fed Growth), présentant une uniformité optique axiale et une cohérence de l'indice de réfraction radiales exceptionnelles. La conception conique unique permet des fonctions efficaces de couplage, d'expansion ou de focalisation du faisceau, ce qui en fait un composant essentiel dans les systèmes optiques avancés.
Paramètres techniques de aiguilles de décharge en saphir
|
Catégorie de paramètres
|
Spécifications
|
|
Dimensions
|

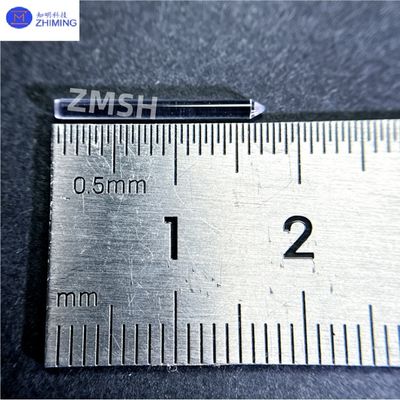

Diamètre d'entrée Φ0,5-10mm, diamètre de sortie Φ1-25mm, longueur 10-200mm
|
|
Matériau
|
Al₂O₃ pureté ≥99,99%
|
|
Orientation cristalline
|
Axe C/<1120>déviation d'orientation ±0,5°, personnalisable pour d'autres orientations
|
|
Options de revêtement
|
Anti-reflet UV (200-400nm), large bande IR (3-5μm), haute réflexion (>98%@10.6μm)
|
|
Performance optique
|
Ouverture numérique NA 0,15-0,22 (réglable), perte de transmission <0,1dB/cm@1550nm
|
Principales caractéristiques des aiguilles de décharge en saphir
1. Performances optiques supérieures :Plage de longueurs d'onde de fonctionnement 0,17-5,5μm (UV profond à moyen infrarouge), aiguilles de décharge en saphir avec une transmittance ≥85% à 633nm après polissage double face
2. Excellente stabilité thermique :Coefficient de dilatation thermique de seulement 5,3×10⁻⁶/K (RT à 1000°C), les aiguilles de décharge en saphir sont capables de résister à l'irradiation laser haute puissance
3. Résistance mécanique exceptionnelle :Dureté Mohs de 9, résistance à la flexion supérieure à 700MPa
4. Qualité de surface exceptionnelle :Les aiguilles de décharge en saphir garantissent une faible perte de diffusion de la lumière
5. Contrôle géométrique de précision :Tolérance de l'angle de conicité strictement maintenue à ±0,5°, perpendicularité de l'extrémité <5 arc-min
Principales applications des aiguilles de décharge en saphir
1. Technologie laser
- Systèmes de mise en forme de faisceau pour lasers haute puissance, les aiguilles de décharge en saphir convertissent les faisceaux gaussiens en faisceaux à sommet plat avec une uniformité >90%
- Convertisseurs de mode pour lasers à fibre, améliorant considérablement la qualité du faisceau
2. Communication par fibre optique
- Dispositifs de conversion de mode dans les modules optiques 400G, réduisant efficacement la dispersion de transmission
- Systèmes de couplage de pompe pour EDFA (amplificateurs à fibre dopée à l'erbium), les aiguilles de décharge en saphir améliorent l'efficacité de conversion d'énergie
3. Dispositifs biomédicaux
- Composants de guidage de la lumière principaux pour les endoscopes haut de gamme, aiguilles de décharge en saphir résistantes à la stérilisation à l'autoclave
- Éléments optiques clés dans les systèmes OCT (tomographie par cohérence optique)
4. Instruments d'inspection industrielle
- Interfaces d'entrée optique pour spectromètres, améliorant l'efficacité de la collecte du signal
- Composants de guidage de la lumière pour les systèmes d'inspection visuelle de précision
Services de ZMSH pour aiguilles de décharge en saphir
ZMSH fournit des solutions complètes pour les aiguilles de décharge en saphir:
- Fabrication sur mesure : prise en charge de dimensions spéciales et de géométries complexes, y compris les cônes asymétriques
- Usinage de précision : équipé d'équipements de rectification et de polissage de haute précision pour une qualité de surface au niveau nanométrique
- Services de revêtement professionnels : divers revêtements optiques fonctionnels des UV aux IR
- Support technique : équipe d'ingénierie optique dédiée fournissant un support complet, de la conception à l'application
- Assurance qualité : tests rigoureux des performances optiques avec des rapports de test complets pour chaque lot
Q&R des aiguilles de décharge en saphir
1. Q : À quoi servent les aiguilles de décharge en saphir dans les systèmes laser ?
R : Les aiguilles de décharge en saphir sont principalement utilisées pour la mise en forme du faisceau et la conversion de mode dans les lasers haute puissance afin d'améliorer la qualité et l'uniformité du faisceau.
2. Q : Pourquoi choisir le saphir plutôt que le quartz pour les cônes optiques ?
R : Le saphir offre une dureté, une stabilité thermique et une résistance chimique supérieures à celles du quartz, ce qui le rend idéal pour les applications optiques exigeantes.
Mots clés : #Tiges de saphir de précision, #Cône de lumière en saphir, #Al₂O₃ 99,999 %, #Transmittance≥80 %, #Découpe de précision, #Qualité optique, #Ra≤0,5nm, #Aiguilles de décharge en saphir
