Machine de découpe au fil diamanté / multifil / haute vitesse / haute précision / descendant / oscillant

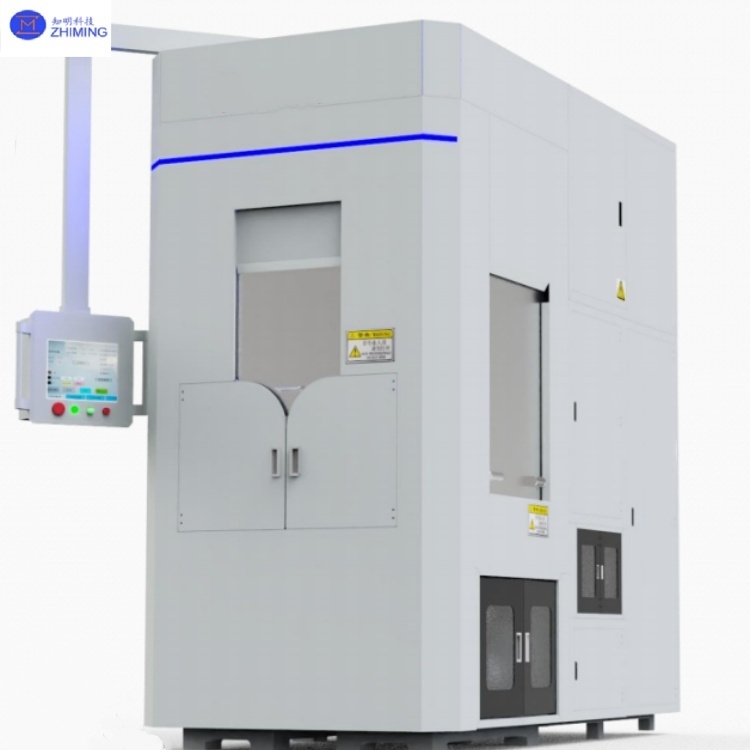

Image Grand : Machine de découpe au fil diamanté / multifil / haute vitesse / haute précision / descendant / oscillant

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	ZMSH
Certification:	rohs
Numéro de modèle:	Machine de découpe à fil diamanté/multifil/haute vitesse/haute précision/descente/oscillation

Conditions de paiement et expédition:

Quantité de commande min:	3
Prix:	by case
Détails d'emballage:	Paquet dans une salle blanche de classe 100
Délai de livraison:	3-6 mois
Conditions de paiement:	t/t
Capacité d'approvisionnement:	1000 pièces par mois

Contact

Description de produit détaillée

Projet:	Scie à fil à plusieurs lignes avec banc de travail sur le dessus	Diamètre du fil diamanté:	0.1-0.5mm
Vitesse de passage du fil:	2000 (MIX) m/min	Traction de levage verticale du poste de travail:	250 mm
Réservoir d'eau:	300 litres	Puissance totale de la machine-outil:	≤92kW
Méthode de coupe:	Le matériau oscille et descend de haut en bas, tandis que la position de la ligne de diamant reste i
Mettre en évidence:	Machine de découpe multifil , Machine de découpe multifil diamanté , Machine de découpe de haute précision

Fil de diamant / multi-fils / haute vitesse / haute précision / descendant / osciller l'équipement de la machine à découper Introduction

Fil de diamant / multi-fils / haute vitesse / haute précision / machine de coupe descendant / oscillante

Le fil de diamant / multi-fil / haute vitesse / haute précision / machine de coupe descendant / oscillant est un système haut de gamme spécialement conçu pour le traitement de précision des matériaux durs et cassants. Il intègre plusieurs fonctions avancées, notamment la coupe parallèle multi-fil (vitesse de fonctionnement de 1-3m / s), la précision du submicron (± 0,01 mm), le mécanisme d'alimentation descendant et la coupe oscillante dynamique. La machine convient au traitement par lots des plaquettes de semi-conducteur, des composants optiques et de la céramique spéciale, soutenant divers matériaux tels que le silicium, le carbure de silicium (sic), le saphir (al₂o₃) et le quartz, répondant aux exigences de la R&D à la production de masse.

Fil de diamant / multi-fils / haute vitesse / haute précis

Paramètre	Spécification
Projet	Scie à fil multi-lignes avec collision sur le dessus
Taille maximale de la pièce	Ø 204 * 500 mm
Diamètre du revêtement principal (fixé aux deux extrémités)	Ø 240 * 510 mm (deux rouleaux principaux)
Vitesse d'exécution du fil	2000 (mélange) m / min
Diamètre de fil de diamant	0,1-0,5 mm
Capacité de stockage de ligne de roue d'alimentation	20 (0,25 diamètre de fil de diamant) km
Plage d'épaisseur de coupe	0,1-1,0 mm
Précision	0,01 mm
TROUPE VERTICAL DE LAGE DE LA STAT	250 mm
Méthode de coupe	Le matériau se balance et descend de haut en bas, tandis que la position de la ligne de diamant reste inchangée
Couper la vitesse d'alimentation	0,01-10 mm / min
Réservoir d'eau	300L
Liquide de coupe	Fluide de coupe à haute efficacité anti-rust
Vitesse de balançoire	0,83 ° / s
Pression de pompe à air	0,3-3MPA
Angle de balançoire	± 8 °
Tension de coupe maximale	10N-60N (Set Minimum Unit 0.1N)
Profondeur de coupe	500 mm
Poste de travail	1
Alimentation électrique	AC380V / 50Hz en trois phases
Puissance totale de la machine-outil	≤92KW
Moteur principal (refroidissement par circulation de l'eau)	22 * 2KW
Moteur de câblage	1 * 2KW
Moteur de swingbench	1,3 * 1KW
Moteur de commande de tension (refroidissement par circulation de l'eau)	5,5 * 2KW
Motor de libération et de collecte des fils	15 * 2KW
Dimensions externes (exclusion de Rocker Box)	1320 * 2644 * 2840 mm
Dimensions externes (y compris la boîte de culbuteur)	1780 * 2879 * 2840 mm
Poids de la machine	8000 kg

Fil de diamant / multi-fils / haute vitesse / haute précis

Coupe multi-fils: utilise plus de 200 fils de diamant (diamètre 0,1-0,3 mm) en mouvement synchronisé pour le découpage de la tranche de lot / matériau.
Contrôle de précision à grande vitesse: Saw filaire à moteur servo (1000-3000 m / min) combiné avec une broche porteuse à l'air (ruissellement radial <0,5 μm) assure la stabilité.
Coupe descendant + oscillante:

DESCENSION: Table de la pièce verticale (0,01-10 mm / min) minimise l'écaillage (<10 μm).
Oscillant: Réglage de l'angle de coupe dynamique (± 8 °) optimise la rugosité de la surface (PR <0,5 μm).

Système intelligent: positionnement de la vision industrielle (précision de 5 μm) + contrôle de tension adaptative (20-50N réglable).

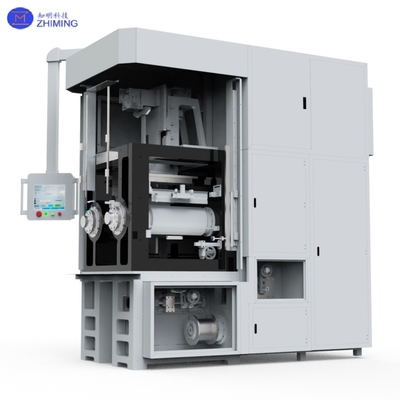

Machine de découpe au fil diamanté / multifil / haute vitesse / haute précision / descendant / oscillant 1

Fil de diamant / multi-fils / haute vitesse / haute précision / descendant / oscillant les caractéristiques de la machine de coupe et matériaux compatibles

Fonctionnalité

Description

Caractéristiques matérielles

Efficacité multi-fil

Traitement simultané de 200 fils, amélioration de la productivité 5x

Lingots en silicium (φ12 "), plaquettes SIC (6")

Précision à grande vitesse

Vitesse de coupe 1 à 3 m / s, précision ± 0,01 mm

Sapphire (MOHS 9), quartz (faible extension thermique)

Descendant + oscillant

Réduit la contrainte du matériau, la rugosité de surface PR <0,5 μm

Céramique (aln / al₂o₃), verre optique

Contrôle intelligent

Surveillance en temps réel de la force / température de coupe, optimisation automatique

Substrats composites (sic-on-si), cristaux spéciaux

Fil de diamant / multi-fils / haute vitesse / haute précision / descendant / oscillant la machine de coupe

Efficacité: la coupe multi-fil réduit le coût unitaire de 40%, prend en charge la production de plaquettes de 300 mm.
Qualité: la technologie oscillante contrôle l'écaillage <10 μm, rendement> 99,5%.
Compatibilité des matériaux: couvre les semi-conducteurs (Si / SIC), l'optoélectronique (saphir / quartz) et la céramique spéciale.
Fabrication intelligente: IoT Remote Monitoring + MES System Intégration pour la production numérique.

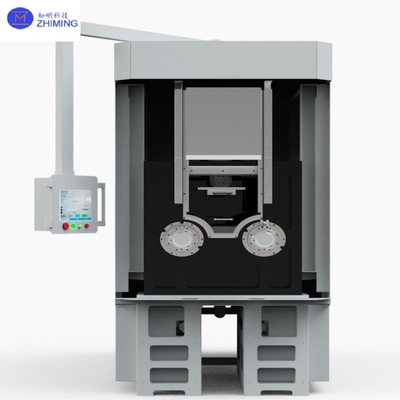

Machine de découpe au fil diamanté / multifil / haute vitesse / haute précision / descendant / oscillant 2

Fil de diamant / multi-fils / haute vitesse / haute précision / descendance des champs d'application de la machine de découpe descendant / oscillant

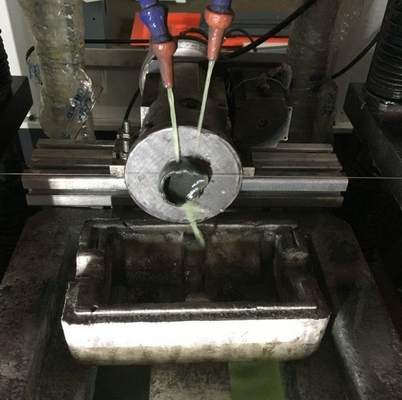

Machine de découpe au fil diamanté / multifil / haute vitesse / haute précision / descendant / oscillant 3

1. Fabrication de semi-conducteurs

Dics de plaquette de puissance SIC: Traite les plaquettes 4H-SIC (100-350 μm) avec <15 μm de débrichement via une coupe oscillante, critique pour les onduleurs EV et les stations de base 5G.
Silicon Ultra-Thin MEMS: Coupe à faible stress du silicium <50 μm pour les capteurs d'inertie / de pression, atteignant> 99% de rendement.

2. Photovoltaïque

Grand silicium monocristallin: Coupe les lingots de 182/210 mm (120-180 μm) avec des économies de fil à 30% et un débit <2 min / plaquette, réduisant les coûts des modules solaires.

3. Optoelectronics

Fenêtres saphir: Coupe en forme de précision (bords incurvés / biseautés) pour les couvercles de smartphone / montre (RA <0,2 μm,> transmittance à 92%).

4. Matériaux avancés

Substrats en céramique (ALN): Dices substrats de haute conductivité thermique (> 170W / m · k) avec une rétention de résistance> 95% pour l'électronique de puissance.

Note: Compatible avec le SI, le SIC, le saphir, le quartz et la céramique. Solutions personnalisées disponibles.

Fil de diamant / multi-fils / haute vitesse / haute précis

1. Q: Quel est l'avantage de la coupe oscillante dans les scies à fil de diamant?

A: La coupe oscillante (± 8 °) réduit l'écaillage à <15 μm et améliore la finition de surface (PR <0,5 μm) pour les matériaux cassants comme le sic et le saphir.

2. Q: À quelle vitesse les scies en diamant multi-fil peuvent-elles couper des plaquettes de silicium?

R: Avec plus de 200 fils à 1-3m / s, il coupe des tranches de silicium de 300 mm en <2 minutes, augmentant la productivité 5x vs scies à fil unique.

Tags: #Machine de coupe en fil de diamant,#Multi-fil, # haute vitesse, # haute précision, # descendant, #Oscillatin
