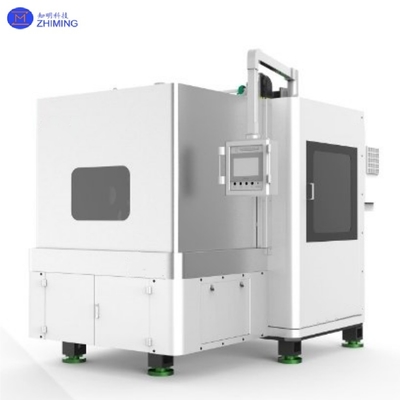

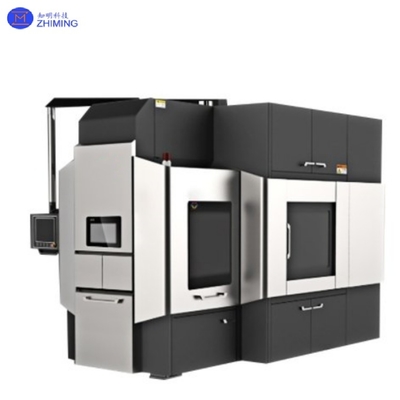

Machine de découpe à double station à fil diamanté simple/multiple pour le traitement des matériaux saphir/SiC
La machine de découpe à double station à fil diamanté simple/multiple est un équipement essentiel pour le traitement de précision des matériaux fragiles. En utilisant le mouvement alternatif à grande vitesse du fil diamanté (fil d'acier recouvert de particules de carbure de silicium/oxyde d'aluminium) et l'abrasion relative avec les pièces, elle permet une découpe précise des matériaux durs. La conception "double station" permet d'accueillir simultanément deux fixations de pièces (ou des opérations alternées), ce qui améliore considérablement l'efficacité de la production. Elle est largement utilisée pour l'équerrage, le tranchage et le façonnage de précision de matériaux tels que les plaquettes de semi-conducteurs, le saphir, le carbure de silicium (SiC), la céramique, le quartz et les métaux précieux.
Cette machine intègre des systèmes de contrôle servo, une régulation de la tension et des technologies de découpe oscillante, équilibrant efficacité et précision. Elle sert d'outil essentiel dans des industries comme le photovoltaïque, les semi-conducteurs et la fabrication de pointe.
Spécifications techniques de la machine de sciage à fil diamanté simple/multiple
| Paramètre |
Spécification |
| Projet |
Scie à fil simple/multiple |
| Taille maximale de la pièce |
ø 320*430mm |
| Diamètre de revêtement du rouleau principal |
ø 210*450mm (Cinq rouleaux principaux) |
| Vitesse de fonctionnement du fil |
1000 (MIX) m/min |
| Diamètre du fil diamanté |
0.2-0.37mm |
| Capacité de stockage linéaire de la bobine d'alimentation |
20(0.25mm) diamètre du fil diamanté/km |
| Plage d'épaisseur de coupe |
1.5-80mm |
| Précision de coupe |
0.01mm |
| Course de levage vertical de la station de travail |
350mm |
| Méthode de coupe |
L'établi oscille vers le haut, mais la position du fil diamanté reste inchangée |
| Vitesse d'avance de coupe |
0.01-10mm/min |
| Réservoir d'eau |
300L |
| Fluide de coupe |
Fluide de coupe haute efficacité antirouille |
| Angle d'oscillation |
±8° |
| Vitesse d'oscillation |
0.83°/s |
| Tension de coupe maximale |
100N (Régler l'unité minimale 0.1N) |
| Profondeur de coupe |
430mm |
| Station de travail |
2 |
| Alimentation électrique |
Triphasé cinq fils AC380V/50Hz |
| Puissance totale de la machine-outil |
≤52kW |
| Moteur principal |
7.5*3kW |
| Moteur de câblage |
0.75*2kW |
| Moteur d'oscillation de l'établi |
1.3*2kW |
| Moteur de contrôle de tension |
4.4*2kW |
| Moteur de libération et de collecte du fil |
5.5*2kW |
| Dimensions extérieures (hors boîtier du bras oscillant) |
2310*2660*2893mm |
| Dimensions extérieures (y compris le boîtier du bras oscillant) |
2310*2660*2893mm |
| Poids de la machine |
6000kg |
Principe de fonctionnement de la machine de sciage à fil diamanté simple/multiple

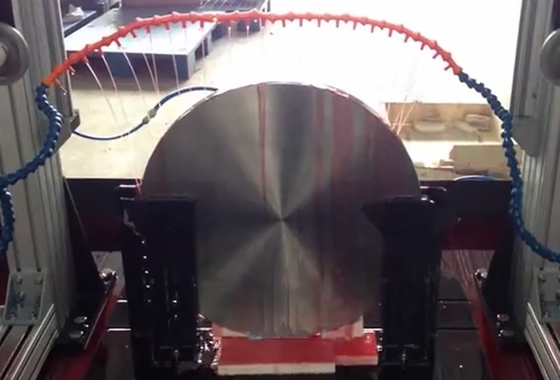

La logique opérationnelle repose sur "l'abrasion du fil diamanté + l'avance de la pièce" :
1. Recyclage du fil diamanté :
- Une poulie rotative à grande vitesse entraîne le fil diamanté dans un mouvement linéaire alternatif (ou un recyclage unidirectionnel).
- Le fil est tendu par des roues de tension (à ressort ou pneumatiques) pour former un réseau de fil de coupe stable.
2. Avance de la pièce :
- Les servomoteurs contrôlent la fixation de la pièce (une dans la configuration à double station) pour se déplacer vers le fil diamanté à une vitesse constante, ou vice versa, générant une abrasion relative pour la coupe.
3. Commutation à double station :
- Après avoir terminé une pièce, la machine passe automatiquement à l'autre fixation, ce qui permet un fonctionnement continu sans temps d'arrêt.
4. Technologies clés :
- Coupe oscillante : Les modèles utilisent une table de travail oscillante de ±8° pour assurer un contact uniforme du fil et améliorer la planéité de la surface.
- Contrôle de la tension : Des capteurs surveillent la tension du fil en temps réel, évitant ainsi le glissement ou la rupture.
Principales caractéristiques de la machine de sciage à fil diamanté simple/multiple
|
Oscillateurs à cristal : Tranchage de haute précision pour les capteurs et les télécommunications.Caractéristique
|
|
|
Description
|
|
|
Haute efficacité
|
La conception à double station double la capacité de production ; les vitesses de fil élevées réduisent le temps de coupe.
|
|
Haute précision
|
Les servomoteurs + les vis à billes garantissent une précision de ±0,01 mm ; le mode oscillant minimise les bavures de surface.
|
|
Flexibilité
|
Prend en charge la commutation simple/multi-fils et les vitesses d'avance réglables (0,01–10 mm/min).Respect de l'environnement
|
|
Utilise des fluides de coupe à base d'eau pour réduire
|
la poussière et le bruit.
|
Stabilité
Les châssis en fonte améliorent la rigidité ; la fonction de reprise en cas de rupture empêche le rejet de la pièce.
Applications de la machine de sciage à fil diamanté simple/multiple
- La machine est essentielle au traitement des matériaux durs dans toutes les industries :
- 1. Semi-conducteurs et photovoltaïque :
Oscillateurs à cristal : Tranchage de haute précision pour les capteurs et les télécommunications.
Profilage des bords : Assure une épaisseur uniforme pour les substrats de LED et les modules solaires.
Traitement du saphir : Tranchage pour les écrans LED et les écrans de smartphones.
- Carbure de silicium (SiC) : Coupe de précision pour les dispositifs d'alimentation des véhicules électriques, minimisant le gaspillage de matériaux.
- 3. Quartz et verre optique :
Oscillateurs à cristal : Tranchage de haute précision pour les capteurs et les télécommunications.
Composants optiques : Coupe de lentilles et de prismes pour éviter les défauts de surface.
- 4. Métaux et terres rares :
Métaux précieux : Coupe d'or/platine pour la bijouterie, réduisant les déchets.
Aimants de terres rares : Tranchage de NdFeB pour les moteurs et les capteurs.
FAQ de la machine de sciage à fil diamanté simple/multiple
1. Q : Comment fonctionne une machine de découpe à double station à fil diamanté ?
R : Elle utilise le recyclage du fil diamanté (mouvement alternatif) et la conception à double station pour permettre une coupe continue et une commutation des matériaux, minimisant ainsi les temps d'arrêt.
2. Q : Quels sont les principaux avantages des machines de découpe à double station à fil diamanté ? R : Haute efficacité (traitement parallèle à double station) et précision (précision de ±0,01 mm) pour la coupe de matériaux fragiles comme les plaquettes de silicium et la céramique.Balises : #Machine de sciage à fil diamanté simple/multiple,
