Traitement des matériaux durs et fragiles à haute vitesse et précision

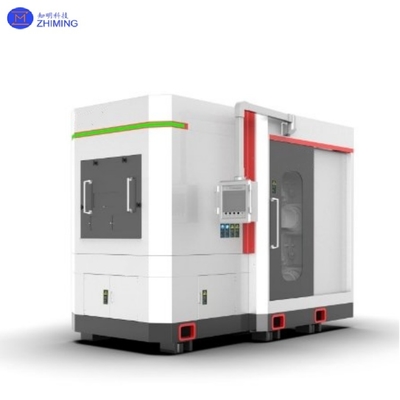

La machine de découpe à haute vitesse à haute précision descendante/balançante à fil de diamant simple/multifil est un équipement de traitement composite pour les matériaux durs et fragiles.En combinant le broyage dynamique du fil de diamant (fil d'acier recouvert de particules de carbure de silicium/oxyde d'aluminium) et le contrôle coordonné multi-axe Les caractéristiques de conception clés incluent:
- Coupe à plusieurs fils: utilise plusieurs fils diamantés simultanément pour améliorer l'utilisation et l'efficacité du matériau.
- Mouvement à grande vitesse: vitesse du fil jusqu'à 2400 m/min, réduisant considérablement le temps de traitement.
- Contrôle de haute précision: Servo/stepper motorisé avec une précision de coupe de ±0,01 mm.
- Coupe oscillante: la table de travail oscille à ±5° ±8° pour optimiser la planéité de la surface.
- Alimentation descendante: le mouvement vertical de la pièce ou du fil réduit au minimum les dommages causés par les contraintes.
Cet équipement est largement utilisé dans les domaines des semi-conducteurs, du photovoltaïque, de la céramique, des pierres précieuses et de la médecine, en particulier pour couper le carbure de silicium (SiC), le saphir, le silicium monocristallin,et du verre de quartz..
Spécifications techniques de la machine de découpe à fil diamanté/multifil/haute vitesse/haute précision/descente/oscillation
| Paramètre |
Spécification |
| Projet |
Scie à fil à plusieurs lignes avec banc de travail sur le dessus |
| Taille maximale de la pièce |
204 ø*500 mm |
| Diamètre principal du revêtement en rouleaux (fixé aux deux extrémités) |
ø 240*510 mm (deux rouleaux principaux) |
| Vitesse de fonctionnement du fil |
Le débit d'air doit être supérieur ou égal à: |
| Diamètre du fil diamanté |
00,1-0,5 mm |
| Capacité de stockage en ligne de la roue d'alimentation |
20 (0,25 diamètre de fil) km |
| Plage d'épaisseur de coupe |
0.1-1.0 mm |
| Précision de coupe |
0.01 mm |
| Traction de levage verticale du poste de travail |
250 mm |
| Méthode de coupe |
Le matériau oscille et descend de haut en bas, tandis que la position de la ligne de diamant reste inchangée |
| Vitesse d'alimentation de coupe |
00,01 à 10 mm/min |
| réservoir d'eau |
300 litres |
| Fluide de coupe |
Fluide de coupe anti-rouille à haut rendement |
| Vitesse de balancement |
00,83°/s |
| Pression de la pompe à air |
0.3-3 MPa |
| Angle de balancement |
± 8° |
| Tensions maximales de coupe |
10N-60N (unité minimale de réglage 0,1N) |
| Profondeur de coupe |
500 mm |
| Station de travail |
1 |
| Énergie électrique |
AC380V/50Hz à trois phases et cinq fils |
| Puissance totale de la machine-outil |
≤ 92 kW |
| Moteur principal (refroidissement par circulation d'eau) |
22*2 kW |
| Moteur de câblage |
1*2 kW |
| Moteur pivotant de banc de travail |
1.3*1 kW |
| Moteur régulateur de tension (refroidissement par circulation d'eau) |
5.5*2 kW |
| Moteur de décharge et de collecte de fil |
15*2 kW |
| Dimensions extérieures (à l'exclusion de la boîte à bras roquette) |
Pour les pièces détachées: |
| Dimensions extérieures (y compris la boîte à bras rocker) |
1780*2879*2840 mm |
| Poids de la machine |
8 000 kg |
Principe de fonctionnement de la machine de découpe à fil diamanté/multifil/haute vitesse/haute précision/descente/oscillation

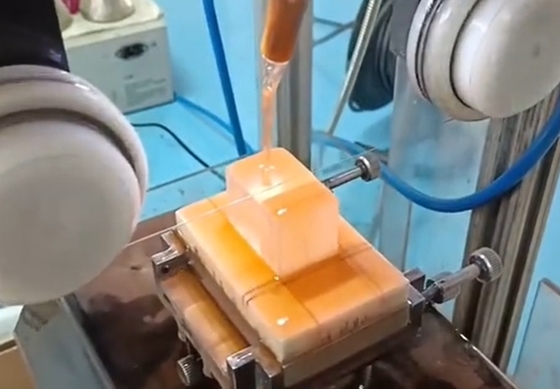

La machine fonctionne sur le "moulinage dynamique du fil de diamant + synchronisation multi-axes":
1. le cycle du fil diamanté:
- Un capstan rotatif à grande vitesse entraîne le fil de diamant dans un mouvement unidirectionnel.
- Les roues de tension (pneumatiques / à ressort) maintiennent la tension du fil (0,1 à 1,0 MPa), tandis que les roues de guidage assurent la stabilité.
2- Alimentation des matières:
- Apporte descendante: la plateforme de la pièce se déplace verticalement à une vitesse de 0,01 × 10 mm/min, ou le fil presse activement la pièce.
- Coupe par balancement: la table de travail oscille latéralement (amplitude ± 15 mm) pour prolonger le temps de contact et améliorer la rugosité de la surface.
Coordination par câbles multiples
- Plusieurs fils diamantés sont synchronisés par un système de tension pour la découpe continue de matériaux de grande taille (par exemple, pièces de travail de 300 × 300 mm).
Machine de découpe à fil de diamant/multifil/haute vitesse/haute précision/descente/oscillation caractéristiques et avantages essentiels
|
Je suis désolée.Une caractéristique.
|
Décrit
|
|
Une grande efficacité.
|
Traitement parallèle multifil + vitesse de 2400 m/min, gain de productivité de 300%
|
|
Une très haute précision.
|
Les moteurs servo/stepper + vis à billes assurent une précision de ±0,01 mm
|
|
Faible dégâts.
|
L'alimentation descendante + le mouvement d'oscillation réduisent la concentration de contrainte, les éclaboussures de bord < 5 μm
|
|
Le contrôle intelligent.
|
PLC + écran tactile pour le préréglage du programme, la surveillance en temps réel et la reprise en pause
|
|
Ecologique
|
Fluides de coupe à base d'eau réduisent la poussière; bruit < 70 dB
|
|
Compatibilité matérielle
|
Matériaux de traitement ≤ dureté 9,5 Mohs (fil de diamant: dureté 10)
|
Application de la machine de découpe à fil diamanté/multifil/haute vitesse/haute précision/descente/oscillation
1- Semi-conducteurs et photovoltaïque:
- Découpe de gaufres de silicium : quadrature/découpe de lingots de silicium monocristallin/multicristallin (épaisseur de 50 à 300 μm) pour cellules solaires et circuits intégrés.
- Coupe de plaquettes SiC: plaquettes SiC de haute pureté pour appareils électriques électriques, perte de matériau < 10%.
2. céramiques et pierres précieuses:
- Processus de saphir : découpe de substrat LED et d'écran de smartphone avec une uniformité d'épaisseur de ±0,02 mm.
- Ceramique de zirconium : plaques arrière de téléphones portables et outils de coupe dont la rugosité de surface est de Ra< 1,6 μm.
3. Quartz et verre optique:
- Les cristaux de quartz: découpage par oscillateur et par capteur (précision ± 0,01 mm).
- Verre infrarouge: fabrication de lentilles d'imagerie thermique pour éviter les déformations thermiques.
4Biomédicale et recherche:
- Implants orthopédiques: découpe de spécimens dentaires et articulaires sans dommages thermiques.
- Sections minces géologiques: tranches minérales de 0,2 mm conservant leur structure d'origine.
5. Composites et métaux:
- Composites en fibres de carbone : découpe de composants aérospatiaux avec une rupture de fibres < 5%.
- Alliages de titane : usinage de dispositifs médicaux avec une largeur de bordure de 0,1 à 0,3 mm.
Machine de découpe à fil diamanté/multifil/haute vitesse/haute précision/descente/oscillation FAQ
1Q: Quels sont les principaux avantages des machines à double station de découpe de fil de diamant?
R: La conception à double station à grande vitesse permet le traitement simultané de deux pièces, doublant ainsi l'efficacité tout en maintenant ±0.Précision de 01 mm pour les matériaux tels que les plaquettes de silicium et la céramique.
2Q: Comment une scie à fil de diamant parvient-elle à une "coupe descendante/oscillable"?
R: Il combine des systèmes d'alimentation verticaux (mouvement descendant) et des tables de travail oscillant (oscillations de ± 5° à 8°) pour réduire les contraintes du matériau et améliorer la planéité de la surface.idéal pour les matériaux fragiles comme le saphir et le SiC.
