Équipement de découpe de céramique Découpe au fil diamanté monofil/multifil

Nom De Marque:	ZMSH
Numéro De Modèle:	Équipement de coupe en céramique
MOQ:	3
Prix:	by case
Délai De Livraison:	3-6 mois
Conditions De Paiement:	T / t

Informations détaillées

Description de produit

Informations détaillées

Lieu d'origine:

CHINE

Certification:

rohs

Taper:

Single / multi-fil

Diamètre du fil (par fil):

0,10–0,35 mm

Précision de la tension:

± 0,1 n

Utilisation des matériaux:

≥ 85%

Exigence de puissance:

1,5–17,8 kW

Vitesse de coupe (taux d'alimentation):

0,01–9,99 mm / min

Détails d'emballage:

Emballage dans une salle de nettoyage à 100 niveaux

Mettre en évidence:

équipement de fil diamanté pour la coupe de céramique

scie à fil diamanté monofil

machine de coupe de céramique multifil

Description de produit

Aperçu des équipements de découpe de céramique

Découpe de céramique à fil diamanté unique/multi-fils

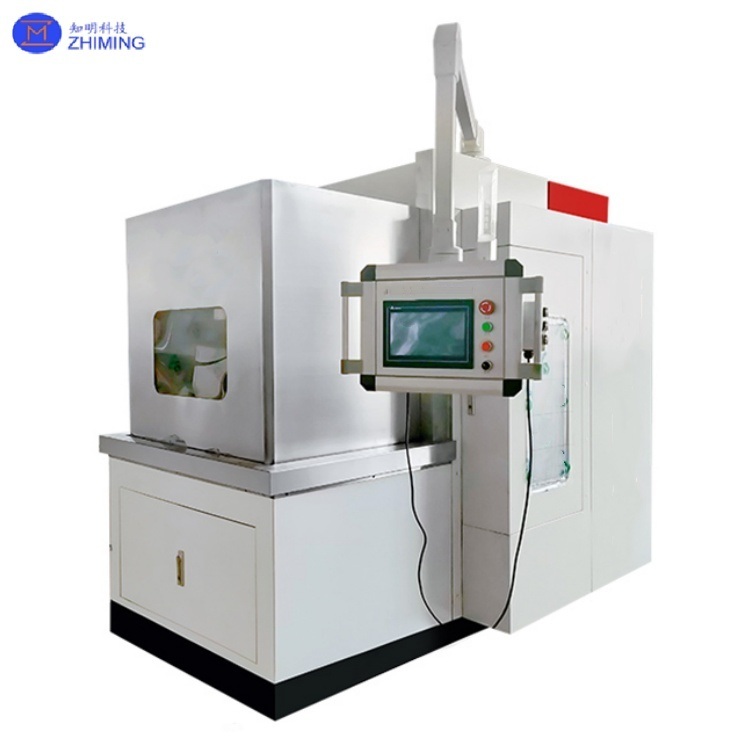

Équipement de découpe de céramique Découpe au fil diamanté monofil/multifil 0

Les équipements de découpe de céramique sont classés en machines de découpe à fil unique et en machines de découpe à multi-fils, spécialement conçues pour les matériaux céramiques durs et fragiles.

Machine de découpe à fil unique :Utilise un seul fil diamanté pour une coupe unidirectionnelle ou alternative, idéale pour les petits lots et les scénarios de haute précision (par exemple, laboratoires, traitement de composants de précision).
Machine de découpe à multi-fils :Emploie plusieurs fils diamantés disposés en réseau dense pour réaliser le tranchage en série, avec une efficacité supérieure de 50 % à celle des systèmes à fil unique, adaptée à la production industrielle de masse.

Matériaux applicables : Oxyde d'aluminium (Al₂O₃), nitrure d'aluminium (AlN), carbure de silicium (SiC), zircone (ZrO₂), verre, cristaux et autres matériaux fragiles.

Équipement de découpe de céramiquePrincipe de fonctionnement

Équipement de découpe de céramique Découpe au fil diamanté monofil/multifil 1

Équipement de découpe à fil unique

Principe de fonctionnement : Entraîné par un moteur, un seul fil diamanté effectue un mouvement de va-et-vient à grande vitesse, meulant la surface céramique avec des particules abrasives tout en maintenant la stabilité de la tension du fil via un système de tension.
Paramètres clés : Plage de vitesse linéaire : 0–2 m/s ; Précision du contrôle de la tension : ±2 N.

Équipement de découpe à multi-fils

Principe de fonctionnement : Plusieurs fils diamantés forment un réseau de fils dense sur des galets de guidage. Des systèmes servo régulent avec précision la vitesse linéaire (300–1 500 m/min) et la tension, le fluide de coupe transportant les abrasifs pour compléter le meulage et la coupe synchrones.
Paramètres clés : Diamètre du fil diamanté : 0,1–0,25 mm ; Erreur d'épaisseur de coupe : ≤0,012 mm.

Caractéristiques et avantages des équipements de découpe de céramique

Caractéristique	Machine de découpe à fil unique	Machine de découpe à multi-fils
Précision	Erreur d'épaisseur de coupe ≤0,1 mm, rugosité de surface Ra ≤1,6 μm	Erreur d'épaisseur de coupe ≤0,012 mm, rugosité de surface Ra ≤0,8 μm
Efficacité	Convient aux petites tailles (≤100 × 100 mm), 10–30 minutes par coupe	Traite des centaines de tranches par cycle (par exemple, pièces de 300 × 300 mm)
Perte de matière	Largeur de trait de scie : 0,3–0,5 mm, utilisation de la matière ~70 %	Largeur de trait de scie : ~0,01 mm plus large que le diamètre du fil, utilisation jusqu'à 85 %
Automatisation	Fonctionnement manuel/semi-automatique de base avec réglages manuels des paramètres	Contrôle entièrement automatisé avec alertes de tension, diagnostics de défauts
Champ d'application	Laboratoires, petits lots de grande valeur (par exemple, plaquettes de semi-conducteurs, biocéramiques)	Lignes industrielles, production de masse (par exemple, substrats LED, circuits imprimés céramiques pour véhicules électriques)

Équipement de découpe de céramiqueApplications

Domaine de l'électronique : Principalement utilisé pour la découpe de substrats en nitrure d'aluminium (AlN) et en zircone (ZrO₂), avec des cas typiques tels que le traitement de précision des substrats de filtres de communication 5G.
Domaine de l'emballage des semi-conducteurs : Convient à la découpe de boîtiers d'emballage en céramique d'oxyde d'aluminium (Al₂O₃), avec des cas typiques incluant le traitement sans éclats des boîtiers d'emballage de puces.
Domaine des nouvelles énergies : Cible la découpe de substrats en carbure de silicium (SiC), avec des applications typiques telles que la production de substrats de dissipation thermique pour les modules IGBT de véhicules à énergie nouvelle.
Domaine des dispositifs médicaux : Se spécialise dans le traitement des implants dentaires en zircone (ZrO₂), avec des cas typiques comme la découpe de haute précision des implants biocéramiques.

Équipement de découpe de céramique Découpe au fil diamanté monofil/multifil 2

Équipement de découpe de céramique Questions et réponses

Q1 : Quelle est la principale différence entre les machines de découpe de céramique à fil unique et à multi-fils ?

R1 : Les machines à fil unique utilisent un fil diamanté pour les coupes de petits lots et de haute précision (par exemple, échantillons de laboratoire), tandis que les machines à multi-fils emploient plusieurs fils parallèles pour une production industrielle à haut débit avec moins de gaspillage de matière.

Q2 : Pourquoi choisir la découpe à multi-fils pour la production de masse de céramique ?

R2 : Les systèmes à multi-fils atteignent une efficacité supérieure de 30 %+, des largeurs de trait de scie plus étroites (<0,01 mm) et une absence quasi totale d'écaillage, ce qui les rend idéaux pour la fabrication de substrats céramiques à grande échelle.
