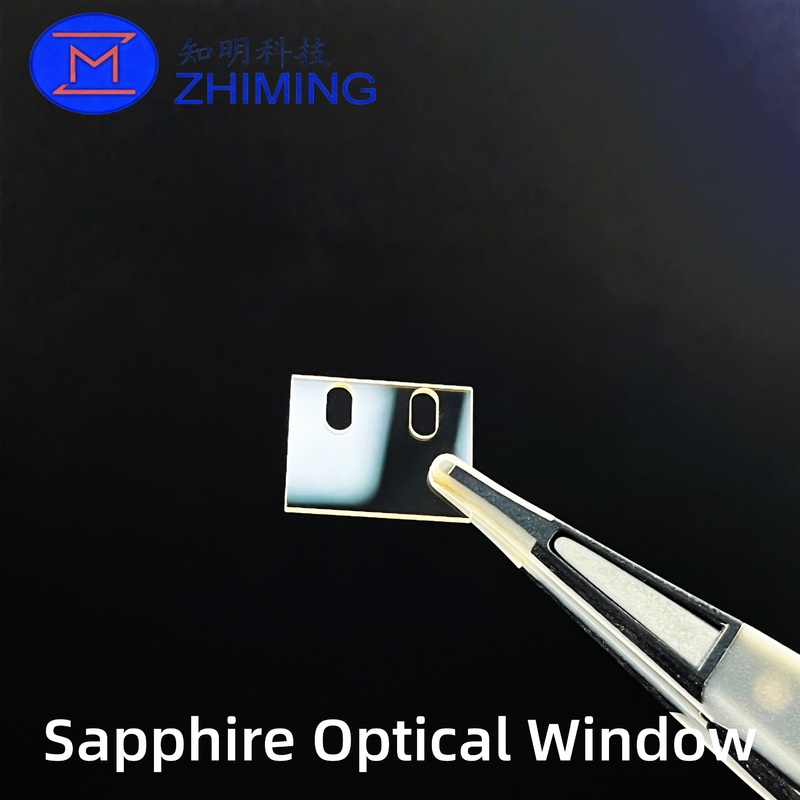

Fenêtre optique en saphir carré personnalisée avec trou à travers

Vue d'ensemble du produit

Nos fenêtres optiques carrées en saphir avec trous sont fabriquées avec précision à partir de saphir synthétique de haute qualité (Al2O3), l'un des matériaux optiques les plus durs disponibles.Ces fenêtres offrent une excellente résistance mécanique., stabilité thermique, résistance chimique et transmission spectrale large de UV à NIR. Conçu pour des applications nécessitant à la fois une clarté optique et une durabilité mécanique,ils protègent les composants sensibles tout en permettant la transmission de la lumière ou du laser.

Ces fenêtres, dotées d'un trou, sont idéales pour l'intégration mécanique, l'alignement, l'alimentation sous vide, les canaux de liquide ou de gaz et d'autres applications spécialisées.

Principales caractéristiques

• Matériau:Saphir synthétique de haute pureté (Al2O3)

• Dureté:Dureté du nœud ~ 1900 GPa, deuxième seulement au diamant

• Densité:30,97 g/cm3

• Indice de réfraction (nd):1.77

• Le module de Young:435 GPa

• Stabilité thermique:Excellent, adapté aux applications à haute température

• Résistance chimique:Résistant aux acides, aux alcalis et à la plupart des produits chimiques corrosifs

• Transmission optique:Région UVVISIBLENIR

• Qualité de surface:80/50, 60/40, 40/20 (gratuit ou creusé)

• Surface plate:2λ typique

• L' ouverture est libre:≥ 90%

• Options de forme:Carré, rond, rectangulaire

• Options d'épaisseur:D'un diamètre inférieur ou égal à 0,5 mm

• À travers le trou.Forage précis, diamètre et position personnalisables

• Personnalisable:Parallélisme de plan, planéité, orientation et pureté du matériau

Tailles standard en stock

Les orientations spéciales disponibles:A-plan (1120), R-plan (1102), M-plan (1010), C-axe décoiffé 0,5° ∼10°, ou orientations entièrement personnalisées.

Tailles personnalisées:Les exemples incluent des plaquettes de 10x10x0,5 mm, 20x20x0,5 mm, ultra-minces de 2 pouces (100 μm) ou des substrats de saphir à motifs (PSS).

Applications

• Systèmes laser et optiques:Fenêtres de haute durabilité pour un alignement et une transmission précis

• Produits médicaux:Interfaces fluidiques et points de vue stériles

• Aérospatiale et défense:Sensors, ports d'accès optiques et équipements robustes

• Équipement de semi-conducteurs et sous vide:Fenêtres à vide avec ouvertures d'alimentation

• Environnements à haute température ou hostiles:Maintenir les performances optiques dans des conditions extrêmes

Considérations de conception

• Diamètre et position du trou:Conçus avec précision pour éviter les fissures

• Des bords déchiquetés:Réduire les contraintes autour des trous forés

• Finition de surface:Critical pour la clarté optique et la tolérance mécanique

• La planéité et le parallélisme:Peut être personnalisé pour les systèmes optiques de haute précision

Questions fréquentes

Q1: Quels sont les matériaux utilisés dans vos fenêtres en saphir?

R: Nous utilisons du saphir synthétique de haute pureté (Al2O3), l'un des matériaux optiques les plus durs et les plus résistants chimiquement, offrant une excellente stabilité thermique et une transmission optique à large spectre.

Q2: Les fenêtres peuvent-elles être personnalisées?

R: Oui. Nous offrons la personnalisation de la taille, de l'épaisseur, de la forme (carré, rond, rectangulaire), du diamètre et de l'emplacement du trou, de la planéité de la surface et de l'orientation du cristal selon vos exigences.

Q3: Quelle est la précision des trous et de la qualité de la surface?

R: Les trous sontà forage de précisionLa qualité de la surface est élevée, avec des options de rayure / creusement de 80/50, 60/40, ou 40/20 et une planéité typiquement de 2λ, assurant la clarté optique et la durabilité.
