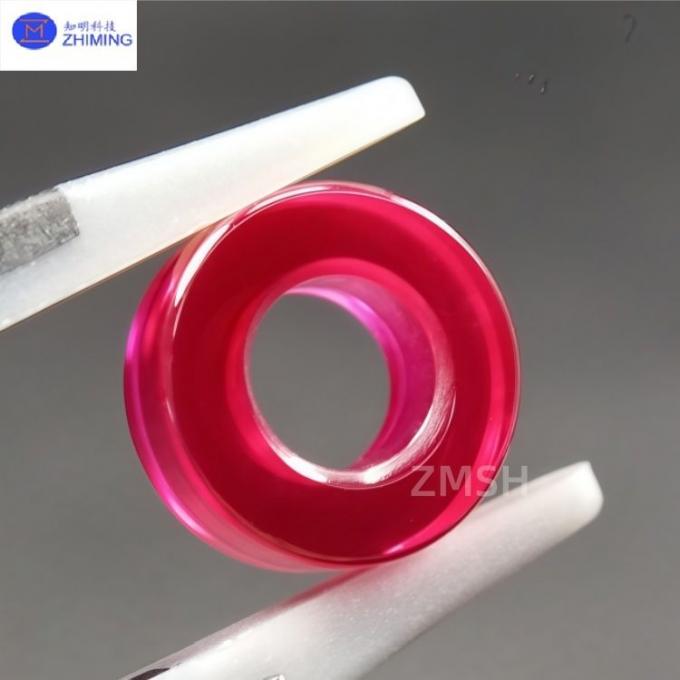

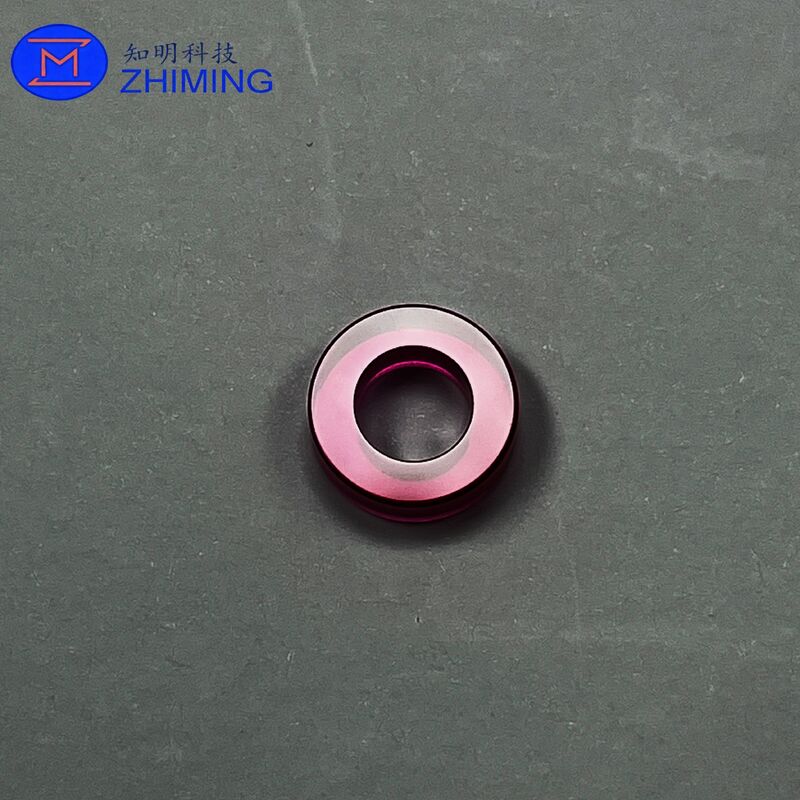

Roulements de bijoux en rubis personnalisés (Al₂O₃) pour instruments de précision et mouvements de montres

Les roulements en rubis sont fabriqués à partir de corindon synthétique (Al₂O₃) dopé au chrome pour produire leur couleur rouge caractéristique. Avec une dureté Mohs de 9 et des caractéristiques de frottement extrêmement faibles, les roulements de bijoux en rubis sont des composants essentiels dans les mécanismes de micro-précision nécessitant une stabilité à long terme, une précision dimensionnelle et une résistance à l'usure supérieure.

Conçus grâce à un meulage ultra-précis et un polissage de qualité optique (Ra < 0,3 nm), ces roulements offrent des performances exceptionnelles dans les systèmes rotatifs à haute sensibilité et à faible charge, tels que les mouvements de montres, les instruments de mesure, les équipements de navigation aérospatiale et les appareils de mesure scientifiques.

Paramètres clés

Principales caractéristiques

1. Propriétés des matériaux et mécaniques

• Matériau : Corindon synthétique (Al₂O₃), dopé au chrome

• Dureté Mohs : 9 (seconde seulement après le diamant)

• Dureté Knoop : ~1 800

• Rugosité de surface : Ra < 0,3 nm (polissage de qualité optique)

• Coefficient de frottement statique : 0,10–0,15 (rubis contre acier)

• Résistance à la corrosion : Résistant aux acides, aux alcalis, à l'oxydation, à l'humidité

Avantages : Usure extrêmement faible, perte de frottement minimale, précision opérationnelle exceptionnelle.

2. Avantages de performance

• Stabilité à haute température : Fonctionne de –200°C à +800°C

• Fonctionnement sans lubrification : Structure cristalline ultra-lisse

• Haute stabilité dimensionnelle : Faible dilatation thermique et excellente rigidité

• Longue durée de vie : Pas d'abrasion métallique, déformation minimale

• Non magnétique et isolant électrique : Idéal pour les instruments sensibles

3. Options de personnalisation

Disponible en plusieurs géométries de précision :

• Roulements de bijoux sphériques

• Roulements coniques/en forme de V

• Roulements à trou droit (trou traversant)

• Roulements de bijoux de type annulaire

Dimensions :

• OD : 0,8–10 mm

• Hauteur : 0,6–5 mm

• Diamètre d'alésage : 0,05–3,0 mm (tolérance de ±0,001 mm)

La personnalisation basée sur les dessins est prise en charge.

Champs d'application

1. Mouvements de montres

• Pivots de balancier

• Composants d'échappement

• Pivots de train d'engrenages
  Les montres mécaniques typiques utilisent 17–25 rubis pour minimiser le frottement et améliorer la précision.

2. Instruments de précision

• Galvanomètres

• Micromètres

• Débitmètres et compteurs d'énergie

• Gyroscopes et équipements de métrologie

Assure un faible couple de démarrage, une faible dérive et une précision stable à long terme.

3. Aérospatiale et défense

• Systèmes de navigation inertielle

• Plates-formes gyro-stabilisées

• Environnements à fortes vibrations et à haute température

4. Équipement médical et de laboratoire

• Pièces à main dentaires

• Instruments chirurgicaux

• Mécanismes de pompe

• Appareils d'analyse sanguine

5. Semi-conducteurs et automatisation industrielle

• Robots de manipulation de plaquettes

• Étages de précision

• Modules d'alignement optique

FAQ

1. Pourquoi le rubis est-il utilisé pour les roulements de précision ?

Parce qu'il offre un frottement extrêmement faible, une résistance à l'usure exceptionnelle et une stabilité dimensionnelle à long terme, bien supérieure aux roulements métalliques.

2. Les roulements en rubis nécessitent-ils une lubrification ?

Dans de nombreuses applications, non. La structure cristalline polie offre des performances naturelles à faible frottement.

3. Les roulements en rubis et en saphir sont-ils les mêmes ?

Oui, les deux sont des monocristaux Al₂O₃. Le rubis contient du chrome (couleur rouge), le saphir est généralement clair/bleu.

4. Les roulements en rubis peuvent-ils fonctionner dans des environnements difficiles ?

Oui. Ils résistent aux acides, aux alcalis, aux températures élevées, à l'humidité et aux vibrations.

5. Les roulements de bijoux conviennent-ils à la micro-rotation à grande vitesse ?

Oui. Leur faible frottement et leur précision à l'échelle micrométrique les rendent idéaux pour les échappements de montres, les micro-moteurs et les instruments sensibles.
