Introduction au projet

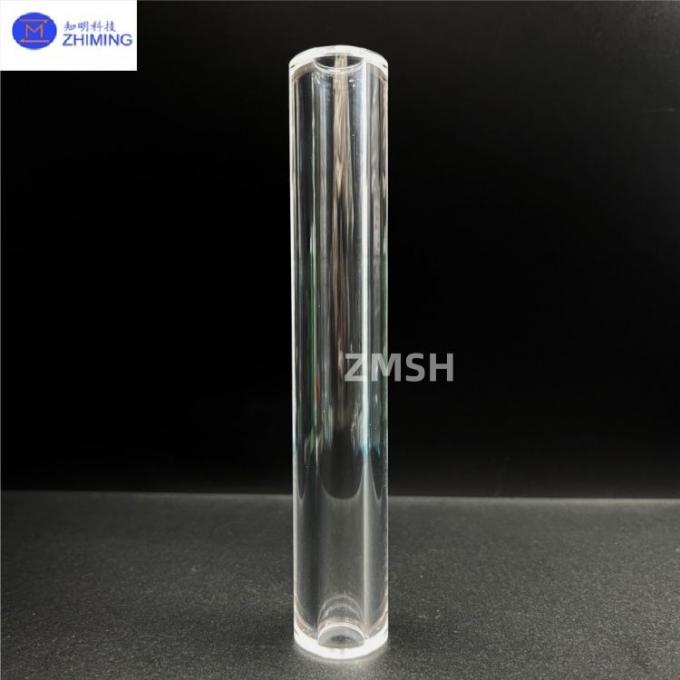

Nos tubes en saphir de précision sont conçus pour les applications les plus exigeantes où la clarté optique, la précision mécanique et la résistance chimique sont essentielles.Chaque tube est équipé d'un diamètre extérieur poli optiquement (OD) pour la surveillance visuelle ou les applications laser/optiques, assortie d'un diamètre intérieur fin (ID) pour une résistance à l'usure supérieure et un frottement contrôlé.

Fabriqués à 99,9% de saphir monocristallin, ces tubes surpassent le quartz fondu et d'autres céramiques techniques dans des environnements thermiques, mécaniques et corrosifs extrêmes.les fluides médicaux, des cavités laser haute pression et des ensembles mécaniques de précision.

Principales caractéristiques

• L'excellence de la double finition: OD cristalline assure la transparence optique; l'identification au sol de précision assure un contrôle constant de l'abrasion et de l'usure.

• Une extrême durabilité: Dureté Mohs 9 protège contre les fluides abrasifs, les mouvements internes à grande vitesse et les chocs mécaniques.

• Stabilité thermique: Performance stable à des températures cryogéniques allant jusqu'à 2000°C sans déformation ni perte de qualité optique.

• Inerté chimique: Résistant au plasma agressif, aux acides forts et aux alcalis utilisés dans la gravure et le traitement chimique des semi-conducteurs.

• Ingénierie de précision: Concentricité et parallélisme optimisés pour l'étanchéité à haute pression et l'alignement mécanique de précision.

Applications

• Systèmes de gravure par semi-conducteurs et de traitement des plaquettes

• Machines pour la fabrication de lampes à incandescence

• Dispositifs micro- et macro-fluidiques pour applications chimiques ou biomédicales

• Appareils pour la fabrication d'appareils électroménagers

• Des coques de protection pour capteurs dans des environnements chimiques ou thermiques difficiles

Spécifications techniques

Questions fréquentes

Q1: Pourquoi choisir un tube en saphir avec une surdose polie et une identification au sol?
Cette configuration est idéale pour les systèmes fluidiques, les cavités laser et les composants mécaniques de précision.tandis que l'identifiant au sol fin assure un frottement contrôlé, une meilleure rétention de lubrifiant et des performances constantes pour les pistonnes ou les pistons.

Q2: Quelle est la longueur maximale et le diamètre que vous pouvez produire?
Nous pouvons fabriquer des tubes en saphir jusqu'à 250 mm de longueur et jusqu'à φ250 mm de diamètre, pour des applications micro-fluidiques et des utilisations industrielles plus larges.

Q3: Pouvez-vous assurer la concentricité entre l'OD poli et l'ID au sol?
En utilisant des centres de meulage CNC de précision, nous obtenons une concentricité allant jusqu'à 0,02 mm et un parallélisme aussi serré que 2 secondes d'arc, ce qui est essentiel pour les joints haute pression et l'alignement optique.

Q4: Ce tube est-il résistant à l'acide fluorhydrique (HF)?
Le saphir présente une excellente résistance chimique, nettement supérieure au quartz.Il est recommandé de vérifier les conditions spécifiques du procédé pour des concentrations ou des températures extrêmes.

Q5: Offrez-vous une taille personnalisée basée sur mes dessins?
Nous sommes spécialisés dans les composants de saphir entièrement personnalisés, que vous ayez besoin de micro-capillaires avec un orifice de 0,2 mm ou de grandes manches de protection,Nous pouvons les usiner avec précision selon vos spécifications STEP ou CAD.
