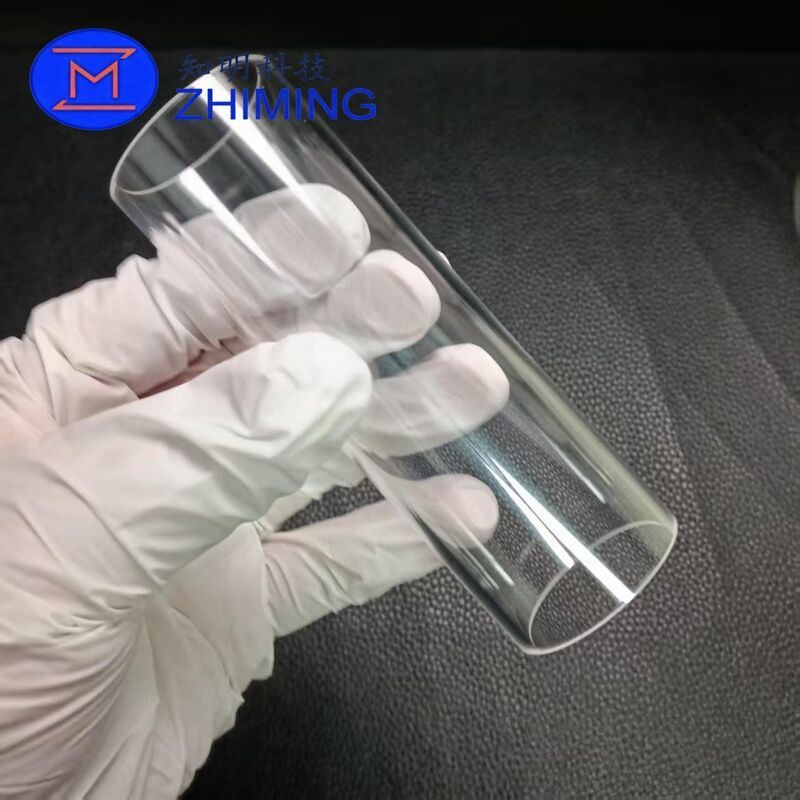

EFG Sapphire Tube ¢ Applications optiques et industrielles à haute performance
Description du produit:
Nos tubes saphir EFG, conçus avec précision en utilisant la méthode de croissance par film à fil (EFG), offrent une résistance exceptionnelle, une stabilité thermique et une clarté optique.d'un diamètre de 34 mm et une longueur de 100 mm, sont conçus pour des applications exigeantes où la durabilité, la résistance à haute température et l'inertie chimique sont essentielles.
Le saphir, un simple cristal d'oxyde d'aluminium (Al2O3), est réputé pour sa dureté, se classant 9e sur l'échelle de Mohs, juste derrière le diamant.Cette propriété unique rend les tubes en saphir idéaux pour les environnements qui nécessitent une résistance aux rayures.Avec un point de fusion élevé de 2050°C, les tubes en saphir sont bien adaptés aux applications à haute température,et leur excellente conductivité thermique assure des performances stables même dans les environnements les plus chauds.
La méthode EFG utilisée pour la fabrication de ces tubes permet un degré élevé de précision dimensionnelle, assurant une cohérence des performances dans toute une gamme de processus industriels.Ces tubes peuvent être polies à une finition miroir, améliorant leurs propriétés optiques, ce qui les rend idéales pour une utilisation dans les systèmes laser, les instruments optiques et diverses applications scientifiques.
Principales caractéristiques:
-
Dureté supérieure: Les tubes en saphir sont résistants aux rayures et maintiennent leur intégrité de surface même dans des conditions mécaniques difficiles, ce qui garantit leur longévité et leur durabilité.
-
Résistance aux températures élevées: Ces tubes peuvent résister à des températures allant jusqu'à 2000°C dans des environnements sous vide, ce qui les rend idéaux pour une utilisation dans des procédés à haute température tels que la fabrication de semi-conducteurs et les systèmes laser.
-
Inerté chimique: Les tubes en saphir sont chimiquement inertes, ce qui leur permet d'être exceptionnellement résistants à la corrosion par des produits chimiques agressifs, comme le plasma de fluor, les acides et les alcalis.Cela les rend très adaptés au traitement des semi-conducteurs et aux applications industrielles agressives..
-
Une clarté optique exceptionnelle: Polie à double face pour une clarté optique maximale et une dispersion lumineuse minimale, idéale pour une utilisation dans l'optique laser et d'autres systèmes optiques où la précision est essentielle.
-
Conductivité thermique: Excellentes propriétés de dissipation de chaleur, assurant un fonctionnement stable dans les systèmes qui génèrent une chaleur importante, tels que les lasers et les réacteurs à plasma.
Applications:
-
Traitement des semi-conducteurs:
Les tubes en saphir sont utilisés dans divers procédés, notamment l'incantation au plasma, la déposition de vapeur chimique (CVD) et la CVD améliorée par le plasma (PECVD).-
Tubes de confinement au plasma
-
Injecteurs de gaz de procédé
-
Enveloppe de protection contre le thermocouple (Thermowell)
-
fenêtres de réacteur à DCV
-
-
Systèmes laser et optiques:
La combinaison unique de dureté et de clarté optique rend les tubes en saphir idéaux pour une utilisation dans les systèmes laser hautes performances, où ils peuvent servir de:-
Systèmes de diffusion de faisceaux laser
-
Fenêtres de protection dans les systèmes de soudage, de découpe ou de gravure au laser
-
Canaux de refroidissement dans les systèmes laser à diodes
-
Instruments optiques tels que spectromètres et guides lumineux
-
-
Instruments d'essai et d'analyse:
Les tubes en saphir sont essentiels dans une variété d'instruments d'analyse, offrant une excellente transparence et une résistance à des pressions et des températures élevées.-
Spéctroscopie par résonance magnétique
-
L'indicateur d'oxydation est utilisé pour déterminer la concentration de CO2 dans l'air et la concentration de CO2 dans le sol.
-
Spéctrométrie de masse
-
Mesure thermo-optique de la température
-
Analyse des procédés de production de pétrole en ligne
-
Analyse biologique et chimique des échantillons
-
-
Les luminaires:
Les tubes en saphir peuvent transmettre de la lumière visible, infrarouge ou ultraviolette à haute intensité et dans des conditions extrêmes, ce qui les rend adaptés à une utilisation dans:-
Lampes flash à haute intensité
-
Systèmes de stérilisation UV
-
Contre-mesures par infrarouge
-
Systèmes d'éclairage à haute puissance (par exemple, pour l'aérospatiale, la défense et l'industrie)
-
-
Applications médicales et biotechnologiques:
La biocompatibilité et les propriétés optiques du saphir en font un matériau précieux dans le diagnostic médical et la recherche.-
Instruments endoscopiques
-
Cellules de débit HPLC (chromatographie liquide à haute pression)
-
Fenêtres optiques pour systèmes d'imagerie
-
-
Aérospatiale et défense:
La résistance et la capacité du saphir à résister à des températures et à des pressions extrêmes le rendent idéal pour des applications aérospatiales telles que:-
Coupoles optiques pour missiles et satellites
-
Protection des capteurs dans des environnements difficiles
-
Fenêtres transparentes pour les aéronefs à grande altitude
-
Les spécifications:
| Les biens immobiliers | Spécification |
|---|---|
| Diamètre extérieur | 34 mm |
| Longueur | 100 mm |
| Dureté | 9 à Mohs |
| Point de fusion | 2050°C |
| Portée de transmission | 190 nm 5 μm |
| La pureté | 99.995% |
| Finition de surface | d'une épaisseur n'excédant pas 1 mm |
| Résistance à la température | Jusqu'à 2000°C |
| Résistance chimique | Excellente résistance aux acides, aux alcalis et au plasma |
| Conductivité thermique | Supérieure à la plupart des verres optiques |
| La tolérance | ± 0,25 mm |
| Épaisseur de paroi | Personnalisable, jusqu'à 20 mm |
| Tolérance à la longueur | ± 0,25 mm |
Questions fréquemment posées
-
À quoi servent les tubes en saphir?
Les tubes en saphir sont utilisés dans diverses applications hautes performances, telles que les systèmes laser,Le traitement des semi-conducteurs, les instruments optiques et l'analyse scientifique.La qualité et la clarté optique les rendent essentiels pour les industries qui ont besoin de matériaux qui peuvent résister à des conditions difficiles.. -
Quel est l'avantage de la méthode EFG dans la production de tubes en saphir?
La méthode EFG permet un contrôle précis des dimensions du tube tout en minimisant les déchets.Cette méthode aboutit à un produit de meilleure qualité avec de meilleures propriétés optiques et une précision dimensionnelle par rapport au traitement mécanique traditionnelElle assure également que les tubes en saphir conservent leur uniformité et leur résistance, ce qui est essentiel pour les applications à haute pression et à haute température. -
Pourquoi le saphir est-il choisi pour les applications de semi-conducteurs et de lasers?
La dureté, la stabilité thermique et la clarté optique du saphir en font un matériau idéal pour le traitement des semi-conducteurs et les systèmes laser.résistant à la corrosion chimique, et fournit d'excellentes performances optiques, ce qui le rend supérieur à d'autres matériaux comme le quartz ou la céramique dans de nombreuses applications de haute technologie.
