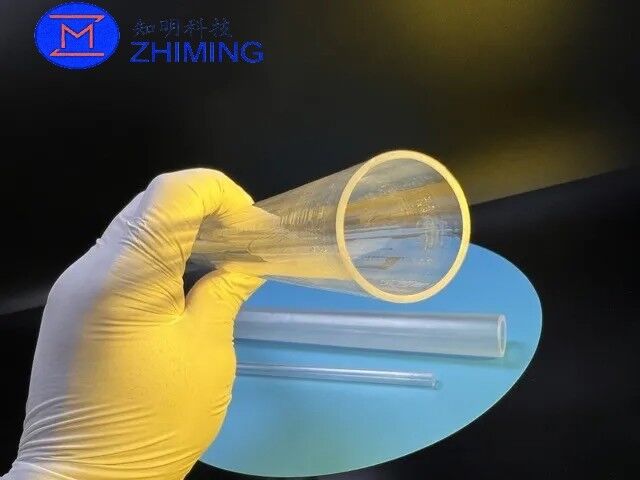

Tube en saphir : capacité d'usinage secondaire de précision, haute transmittance à large spectre

Vue d'ensemble du produit

   Les tubes en saphir sont des composants tubulaires monocristallins fabriqués à partir d'alumine monocristalline synthétique de haute pureté (α-Al2O3).Les lingots monocristallins sont cultivés par des procédés tels que la méthode de Kyropoulos et la croissance à base de film définie par bord (EFG), puis transformé par plusieurs procédés, y compris la découpe interne de précision, le broyage cylindrique intérieur/extérieur et le polissage de la face finale.Ils héritent de toutes les excellentes propriétés des matériaux monocristallins de saphir, intégrant cinq avantages principaux: résistance à haute température, dureté élevée, résistance à la corrosion,haute isolation électrique et transmission lumineuse à large spectreIls peuvent fonctionner de manière stable pendant une longue période dans des conditions de travail extrêmes telles que des températures élevées, une pression élevée, une forte corrosion et un bombardement au plasma.d'une haute qualité, servant d'alternative à la mise à niveau des tubes en quartzIls sont largement utilisés dans les semi-conducteurs, les industries à haute température, les lasers optiques, les fluides chimiques,instruments de recherche scientifique et autres domainesLes produits prennent en charge la personnalisation pleine dimension et l'usinage de précision secondaire, et peuvent correspondre aux interfaces d'installation et aux exigences de processus de divers équipements.

Caractéristiques techniques essentielles

1Système de matériaux monocristallins de haute pureté

Les cristaux simples sont obtenus à partir de matières premières d'alumine de haute pureté de qualité 4N5 (99,995%) et supérieure, avec une structure cristalline hexagonale α-phase.séparation des pores et des impuretésSon intégrité cristalline et son uniformité sont bien supérieures à celles des tubes en céramique et en verre polycristalline, assurant une stabilité de performance à long terme dans des conditions de travail extrêmes.

2.Résistance aux températures extrêmement élevées et aux chocs thermiques

Le matériau a un point de fusion allant jusqu'à 2050°C, une température de travail continue à long terme allant jusqu'à 1600°C et une tolérance à haute température à court terme de 1900°C.Son coefficient de dilatation thermique est de 5..8×10−6/°C, beaucoup plus bas que le verre ordinaire, et il peut résister à un choc thermique sévère sans fissuration.réactions de frittage à haute température et de plasma.

3.Résistance mécanique ultra-haute et résistance à l'usure

Avec une dureté de Mohs de 9, elle est la seconde après le diamant, elle a une résistance à la flexion d'environ 400 MPa et une résistance à la compression d'environ 2000 MPa.résistance à l'usure et aux rayures, et peut résister au nettoyage par liquide à haute pression et à l'érosion du flux d'air à grande vitesse.et sa durée de vie est plusieurs fois supérieure à celle des tubes en quartz.

4.Forte inerté chimique et résistance à la corrosion

Il est presque insoluble dans tous les acides forts, les alcalis et les solvants organiques à température ambiante, et ne peut être lentement corrodé que par l'acide fluorhydrique et l'acide phosphorique chaud.Il peut résister à des environnements de processus difficiles tels que la gravure au plasma et le dépôt de vapeur dans la fabrication de semi-conducteurs, sans émission de particules et sans vieillissement des matériaux, assurant la propreté du procédé et le rendement du produit.

5.Excellentes propriétés isolantes et diélectriques

    Avec une résistivité à température ambiante supérieure à 1014 Ω·cm, il a une excellente isolation électrique, une constante diélectrique stable et une perte diélectrique ultra-faible.Il peut réaliser une isolation électrique fiable dans des conditions de travail à haute tension et à haute fréquence sans fuite, des étincelles et des interférences de signal, et convient au plasma RF, à la puissance haute tension, aux appareils à micro-ondes et à d'autres scénarios.

6Performance optique à haut débit à large spectre

Il a une transmission lumineuse élevée dans une large bande allant de 190 nm ultraviolet à 4,5 μm infrarouge moyen, et la transmission lumineuse visible peut atteindre plus de 85%.Les tubes de qualité optique peuvent obtenir le polissage miroir sur les parois intérieures et extérieures, et l'efficacité de transmission de la lumière peut être encore améliorée avec des revêtements antireflet.des cellules de détection optique et des dispositifs de réaction ultraviolette.

7.Capacité de personnalisation complète des paramètres et d'usinage de précision

La personnalisation en dimensions complètes du diamètre extérieur, du diamètre intérieur, de l'épaisseur et de la longueur des parois est prise en charge.les tubes à rainures et les tubes à brides peuvent être traités. Traitement secondaire tel que le polissage des miroirs de finition, le broyage fin cylindrique intérieur/extérieur, le déchiquetage,le forage de précision et la modélisation de surface peuvent être effectués pour correspondre avec précision aux exigences d'installation de l'équipement.

8.Assemblage d'étanchéité et compatibilité du système

L'assemblage d'étanchéité de haute précision de tubes en saphir avec boîtiers métalliques et bases en céramique peut être réalisé.des interfaces d'étanchéité et des structures de positionnement sont disponiblesLes produits finis peuvent être directement connectés aux systèmes de tuyauterie de l'équipement avec des performances d'étanchéité fiables, répondant aux exigences d'étanchéité du vide élevé,fourniture de gaz à haute pression et à haute pureté.

Spécifications standard

Applications typiques

1. Champ de semi-conducteurs: tubes générateurs de plasma, tubes de revêtement de chambre de réaction, tubes d'approvisionnement en gaz de procédé, tubes de protection des équipements de gravure, conduites de procédé de nettoyage des semi-conducteurs
2. Champ industriel à haute température: revêtements de fours à tubes, tubes de protection contre le frittage à haute température, douilles de protection contre les thermocouples, tubes de fours à croissance monocristalline, tubes d'observation à haute température métallurgiques
3. Champ laser optique: tubes à cavité laser à l'état solide, tubes de protection contre les lampes flash laser, cellules de débit de détection optique, tubes de fenêtre optiques UV/IR, tubes d'échantillonnage spectrométrique
4. Champ de fluide chimique: Tubes de décharge de fluides hautement corrosifs, tubes de réaction chimique, tubes de conduites moyennes de haute pureté, tubes d'observation de fluides à haute pression
5. La recherche scientifique et le domaine médical: Tubes de réaction à haute température de laboratoire, tubes d'observation biomédicale, tubes d'emballage de dispositifs MEMS, tubes de fenêtre de détection de rayonnement nucléaire

Contrôle de la qualité

Un système de contrôle de la qualité de chaque procédé est mis en place, chaque tube de saphir est soumis à une inspection multidimensionnelle stricte.et un certificat complet d'analyse (COA) peut être fourniLes principaux éléments d'inspection comprennent: l'inspection de la précision dimensionnelle du diamètre intérieur/extérieur et de l'épaisseur de la paroi, l'étalonnage de la coaxialité et de la droiture, le dépistage des défauts visuels de l'ensemble du tube (égratignures,déchiquetage des bords, les bulles, les impuretés), l'inspection de la rugosité et de la finition de la surface, l'essai de résistance à la pression et de l'étanchéité à l'air, l'inspection par échantillonnage de la transmission optique,vérification de la propreté et de l'absence de poussière des emballages, assurant des paramètres de produit précis et des performances stables pour répondre aux

les exigences essentielles des scénarios de recherche industrielle et scientifique haut de gamme.
