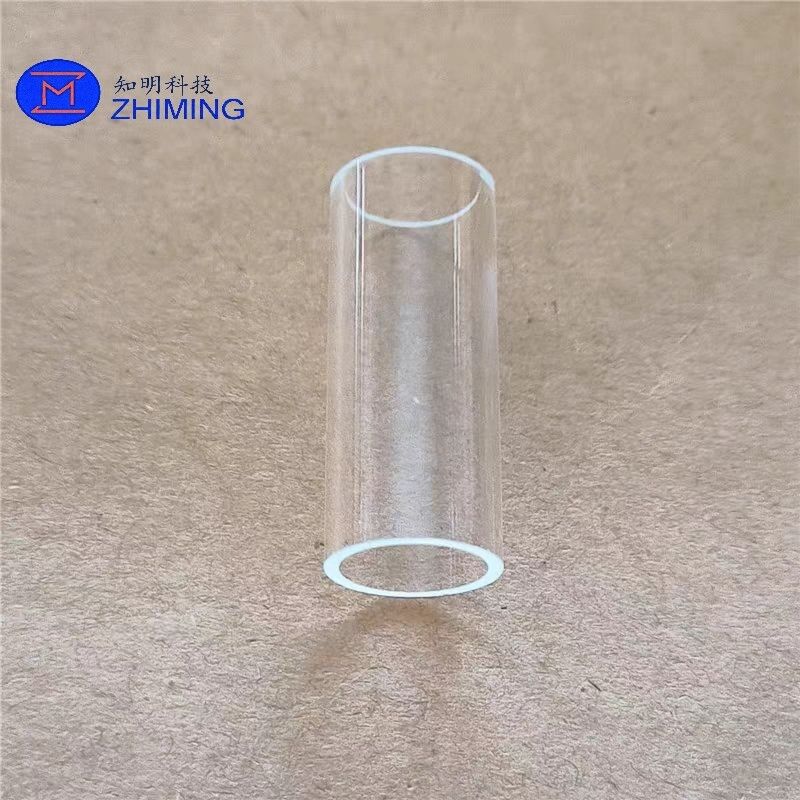

tube saphir

Aperçu du produit
    Les tubes et profilés en saphir EFG sont des composants en saphir monocristallin obtenus par tirage direct à partir d'alumine de haute pureté de qualité 4N5 via le procédé EFG (Edge-defined Film-fed Growth). Le principe fondamental repose sur la mise en forme de la section transversale du cristal au moyen de filières en molybdène sur mesure : l'alumine en fusion monte par capillarité le long des fentes internes de la filière jusqu'au sommet pour former un film liquide. Après contact du germe cristallin avec le film liquide, celui-ci est lentement étiré vers le haut, et le bain fondu cristallise et se solidifie en continu selon l'orientation du germe, permettant la croissance directe de profilés monocristallins de grande longueur ayant exactement la même forme de section que la filière. Ce procédé permet d'obtenir des pièces aux cotes quasi-définitives (near-net-shape), réduisant considérablement les opérations d'usinage ultérieures telles que le découpage et le perçage. Son taux d'utilisation de la matière et son efficacité de production en série sont nettement supérieurs à la méthode traditionnelle d'usinage de lingots massifs issus du procédé Kyropoulos. Ces produits conservent l'ensemble des avantages intrinsèques du saphir monocristallin : résistance aux températures élevées, grande dureté, forte résistance à la corrosion, haute isolation électrique et transmission optique sur un large spectre, tout en offrant de grandes longueurs, de faibles épaisseurs de paroi et une excellente rentabilité. Des structures sur mesure sont disponibles : tubes droits, tubes étagés, tubes réducteurs, barreaux ronds, plaques minces et profilés de formes spéciales. Ils constituent des solutions monocristallines économiques pour les industries à haute température, les procédés de semi-conducteurs conventionnels, le transfert de fluides chimiques et le contrôle optique.

Principales caractéristiques techniques
1. Procédé de croissance EFG aux cotes quasi-définitives (Near-Net-Shape)
    Les filières sur mesure mettent directement en forme la section transversale du cristal, et les profilés bruts de tirage sont très proches de la forme finale. Il n'est plus nécessaire de procéder à un enlèvement important de matière dans la masse d'un lingot comme dans le procédé Kyropoulos. Le taux d'utilisation de la matière peut dépasser 60 % (généralement moins de 20 % pour les tubes usinés Kyropoulos), ce qui réduit considérablement les pertes de matières premières et les coûts d'usinage, tout en étant parfaitement adapté à la production en série de produits standardisés.

2. Avantage des spécifications de grande longueur et paroi mince
    Des profilés de grande longueur dépassant 1 500 mm peuvent être produits en une seule opération de tirage, et l'épaisseur de paroi minimale peut être réduite à 0,3 mm, répondant parfaitement aux exigences de transport de fluides sur longue distance et d'intégration dans des fours de grande taille. Limités par la dimension des lingots, les tubes longs Kyropoulos nécessitent un raboutage, et l'usinage de tubes à paroi mince engendre d'importantes pertes de matière et des coûts élevés.

3. Matériau de base monocristallin de haute pureté
    Le matériau de base est de l'α-Al₂O₃ monocristallin de haute pureté de qualité 4N5 (≥ 99,995 %), un monocristal monolithique exempt de joints de grains, de porosités et de ségrégation d'impuretés. Bien que son intégrité cristalline soit légèrement inférieure à celle des lingots issus du procédé Kyropoulos, elle reste bien supérieure à celle des tubes traditionnels en céramique d'alumine polycristalline ou en verre de quartz, répondant ainsi aux exigences de performance de la plupart des scénarios industriels.

4. Stabilité à très haute température et aux chocs thermiques
    Le matériau présente un point de fusion de 2050℃ et une température de service continu atteignant 1600℃ sous atmosphère oxydante. Grâce à un faible coefficient de dilatation thermique, il subit une déformation dimensionnelle minime à haute température et supporte des chocs thermiques sévères sans fissuration, ce qui le rend idéal pour les applications thermiques telles que les fours tubulaires, le frittage à haute température et les plasmas à moyenne température.

5. Dureté élevée, résistance à l'usure et à la corrosion chimique
    Avec une dureté Mohs de niveau 9, il offre une excellente résistance à l'usure et aux rayures, et peut résister à l'affouillement par des fluides sous haute pression ainsi qu'aux frottements de particules. Il fait preuve d'une inertie chimique remarquable, résiste à la plupart des acides forts, bases et solvants organiques à température ambiante, et n'est corrodé que très lentement par l'acide fluorhydrique et l'acide phosphorique chaud. Sa durée de vie est nettement supérieure à celle des tubes en quartz et en verre.

6. Excellente isolation électrique et performances optiques
    Doté d'une résistivité à température ambiante supérieure à 10¹⁴ Ω·cm et de propriétés diélectriques stables, il offre une isolation électrique haute tension fiable, adaptée aux applications RF et de forte puissance. Il présente une transmittance élevée dans la bande allant de l'UV à 190 nm jusqu'à l'infrarouge moyen à 4,5 μm, répondant aux besoins de transmission lumineuse tels que l'observation de fluides, l'inspection optique et les réactions sous rayonnement ultraviolet.

7. Personnalisation structurelle intégrale et capacité d'usinage de précision
    Des profilés aux sections transversales variées (rondes, carrées ou de formes spéciales) peuvent être personnalisés par simple changement de filière. Des configurations comprenant des tubes droits, tubes étagés, tubes réducteurs et tubes rainurés sont disponibles. Des usinages secondaires tels que le polissage des faces d'extrémité, la rectification fine cylindrique intérieure/extérieure, le chanfreinage, le perçage de précision et le scellement par métallisation peuvent être réalisés pour s'adapter précisément aux interfaces des équipements.

8. Production de masse à grande échelle et avantage économique
    De grands profilés peuvent être obtenus en une seule passe de croissance, puis tronçonnés et segmentés pour fournir de multiples produits finis, offrant une efficacité de production de masse élevée. Associé au fort rendement matière du procédé aux cotes quasi-définitives, le coût global est nettement inférieur à celui des produits similaires usinés selon la méthode Kyropoulos, ce qui convient parfaitement aux applications industrielles conventionnelles à fort volume et sensibles aux coûts.

Spécifications standard

Applications typiques

1. Industrie haute température : Chemises de fours tubulaires, tubes de protection pour frittage haute température, gaines de protection pour thermocouples, tubes de transfert métallurgique haute température, résistant à une température de 1600℃ et aux chocs thermiques en fonctionnement continu, remplaçant les tubes en quartz pour accroître considérablement la durée de vie.
2. Domaine des semi-conducteurs généraux : Tubes d'acheminement de gaz plasma d'entrée et moyenne gamme, canalisations de nettoyage de procédé, gaines de protection pour le transfert de plaquettes, résistant au bombardement plasma d'intensité modérée, offrant une meilleure rentabilité que les tubes semi-conducteurs haut de gamme issus de lingots Kyropoulos.
3. Domaine des fluides chimiques : Tubes de transport de fluides hautement corrosifs, tubes d'observation de réactions chimiques, conduites d'écoulement pour fluides de haute pureté, résistants à la corrosion de la plupart des acides et des bases et garantissant la pureté du milieu.
4. Domaine de l'optique et du contrôle : Cuves à circulation pour détection optique, tubes de réaction ultraviolette, tubes d'échantillonnage pour spectromètres, tubes de protection pour cavités laser, associant transmittance lumineuse et résistance à la corrosion.
5. Domaine industriel général : Bagues d'usure, buses pour fluides, gaines de protection de capteurs, tubes pour hublots d'observation haute température, remplaçant les métaux, les plastiques et les céramiques ordinaires pour prolonger nettement la durée de service.

Contrôle qualité

Un système d'assurance qualité complet, de la préparation de la filière jusqu'à la livraison du produit fini, est mis en place, et chaque pièce fait l'objet de contrôles multidimensionnels stricts. Les points de contrôle essentiels comprennent : le contrôle dimensionnel du diamètre intérieur/extérieur et de l'épaisseur de paroi, l'étalonnage de la coaxialité et de la rectitude, l'inspection visuelle intégrale des défauts sur l'ensemble du tube (rayures, ébréchures, bulles, impuretés), la mesure de la rugosité de surface, des contrôles par échantillonnage de la tenue à la pression et de l'étanchéité à l'air, ainsi que la vérification de la transmittance optique. Des rapports d'essai standard sont fournis pour les produits de qualité industrielle, et des rapports de vérification de l'orientation cristalline par DRX (XRD) peuvent être établis pour les demandes spécifiques, garantissant des paramètres précis et des performances stables adaptées aux exigences des différents niveaux industriels.
