Maison > PRODUITS > Gaufrette de saphir > Wafer en saphir Épaisseur 0,43 mm Composants en saphir Taille et orientation personnalisées

Wafer en saphir Épaisseur 0,43 mm Composants en saphir Taille et orientation personnalisées

Détails de produit

Lieu d'origine: La Chine

Nom de marque: zmkj

Numéro de modèle: wafer-001

Conditions de paiement et d'expédition

Quantité de commande min: 25pcs

Prix: by case

Détails d'emballage: casstle 25pcs dans la pièce de nettoyage de 100 catégories

Délai de livraison: 15 jours

Conditions de paiement: L / C, T / T

Capacité d'approvisionnement: 10000pcs/months

Obtenez le meilleur prix
Mettre en évidence:

optique de saphir

,

verre fait sur commande de saphir

Matériel:
Al2o3 monocristal
Le secteur industriel:
gaufrette de semi-conducteur, gaufrette en verre optique
Application du projet:
Wafer prêt à l'électricité, fenêtre de protection optique, roulement, céramique électrique, verre de
Dureté:
9.0
transmittance de lumière de vision:
85%
Couleur:
Blanc
Matériel:
Al2o3 monocristal
Le secteur industriel:
gaufrette de semi-conducteur, gaufrette en verre optique
Application du projet:
Wafer prêt à l'électricité, fenêtre de protection optique, roulement, céramique électrique, verre de
Dureté:
9.0
transmittance de lumière de vision:
85%
Couleur:
Blanc
Wafer en saphir Épaisseur 0,43 mm Composants en saphir Taille et orientation personnalisées

- des plaquettes en saphir, des plaquettes en saphir, des plaquettes en saphir optique, des plaquettes en semi-conducteurs, des fenêtres en saphir optique, des plaquettes en cristal Al2O3 pour les LED,

Les plaquettes de saphir d'une épaisseur de 0,43 mm ont été largement adoptées dans des applications de haute performance en raison de leur résistance mécanique supérieure, de leur stabilité thermique et de leur résistance chimique.Ces galettes, fabriqués à partir de saphir synthétique (Al2O3), sont des composants intégrants dans une gamme d'industries, y compris l'optique, l'électronique et la fabrication de semi-conducteurs.La personnalisation des composants en saphir selon des tailles et des orientations cristallographiques spécifiques permet des solutions sur mesure qui répondent aux exigences strictes de diverses technologies avancéesCette étude explore les processus de fabrication, les propriétés des matériaux et le potentiel d'application des composants en saphir personnalisés.en soulignant leur rôle dans l'amélioration des performances et de la durabilité des systèmes de haute précision.

1- Sapphire, présentez-vous sur l' avantage.

1L'isolation électrique est 10 000 fois supérieure à celle du verre ordinaire, 30 fois supérieure à celle de la céramique.

et 150 fois en acier inoxydable.

2. résistant aux températures élevées, Sapphire Ronde / Rectangulaire fenêtre optique peut fonctionner

sous 1200°C en continu et peut même fonctionner sous 1450°C en peu de temps,
sa température de ramollissement est de 1650°C et sa température de fusion est de 1750-1800°C.

3Excellente stabilité au choc thermique

4. résistant à la corrosion, à l'exception de l'acide fluorhydrique, les plaques de quartz de qualité optique ne sont pas

réagissent avec tout acide et toute base sauf l'acide fluorhydrique.
5Excellente stabilité au choc thermique
6- Une transmission élevée à 85%
7Dureté jusqu'à 9.0

Le processus de notre gaufre en saphir & lentille

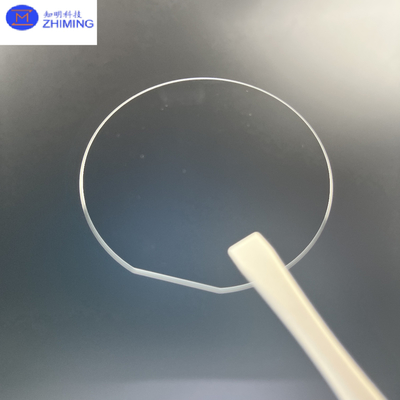

Wafer en saphir Épaisseur 0,43 mm Composants en saphir Taille et orientation personnalisées 0

Description de la taille des substrats à LED

Matériau cristallin: ≥ 99,995%, haute pureté, Al2O3 monocristallin

Orientation: Axe C ((0001) à M (1-100) 0,2° ± 0,1° et axe C ((0001) à A (11-20) 0° ± 0,1°

Ou par Custiomzied comme A,R,M

Diamètre: 2 pouces 3 pouces 4 pouces 5 pouces 6 pouces 8 pouces

Épaisseur: 0,43/0,33 0,43 0,5/0,65 1,00 1,0/1,2 mm 1,5 mm

DE longueur: 16 mm 22 mm 30 mm 42,5 mm 47,5 mm 57 mm

L'orientation: plan A (1 à 2 0) ± 0,2°

Surface : DSP/SSP

TTV: ≤10um ≤10um ≤15um ≤15um ≤25um ≤40um

BOW: ≤10um ≤10um ≤15um ≤20um ≤30um ≤40um

Surface avant: Ra<0,3 nm ((DSP ou SSP)

Surface arrière : Ra finement moulu = 0,8 ~ 1,2 μm (SSP) / Epi poli Ra ≤ 0,30 nm (DSP)

Package: 25 pièces de boîtier dans une salle de nettoyage de 100 degrés

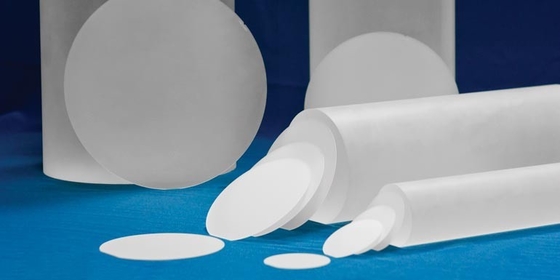

Wafer en saphir Épaisseur 0,43 mm Composants en saphir Taille et orientation personnalisées 1

3. Applications

Pour l'application sur le substrat LED

Les applications des plaquettes et des substrats en saphir comprennent:

- Applications de circuits intégrés microélectroniques - SOS Silicium sur saphir
- Croissance des composés supraconducteurs / Nitrure de gallium - Détecteurs infrarouges
- Microélectronique hybride - Porteurs de polissage
Lentilles optiques en verre pour fenêtres, roulements, vitres de couverture, etc.
(Transmission optique de l'ultraviolet à l'infrarouge proche
Résistance à haute température et aux rayonnements)

4. entreprise introduire

SHANGHAI FAMOUS TRADE CO., LTD. est situé dans la ville de Shanghai, qui est la meilleure ville

de Chine, et notre usine est fondée à Wuxi en 2014, nous avons l'usine de saphir à Wuxi.
Nous sommes spécialisés dans le traitement d'une variété de matériaux en plaquettes, substrats et optiques

Parties en verre,matériaux de type ci-dessous,composants largement utilisés dans l'électronique, l'optique, l'optoélectronique

Nous avons également travaillé en étroite collaboration avec de nombreux partenaires nationaux et étrangers

L'objectif est de développer une approche globale de l'innovation et de l'innovation.

Il est de notre vision de maintenir une bonne relation de coopération avec tous nos partenaires.

Les clients par notre bonne réputation.

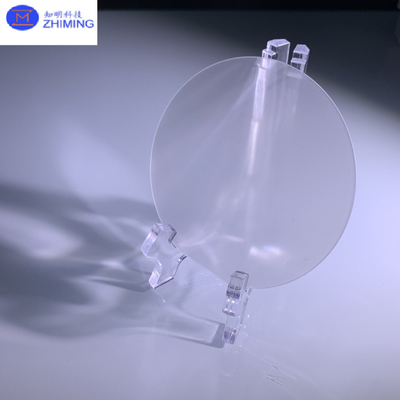

Wafer en saphir Épaisseur 0,43 mm Composants en saphir Taille et orientation personnalisées 2

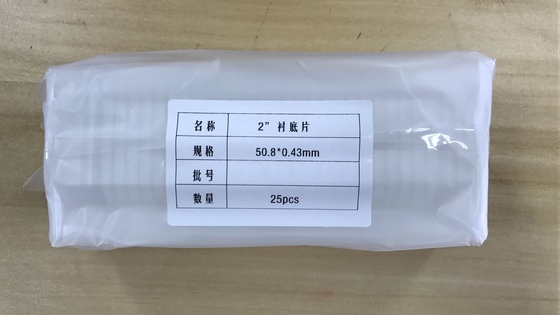

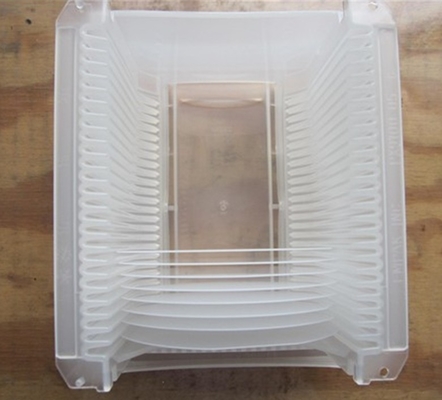

5. sur l'emballage et la livraison.

Wafer en saphir Épaisseur 0,43 mm Composants en saphir Taille et orientation personnalisées 3Wafer en saphir Épaisseur 0,43 mm Composants en saphir Taille et orientation personnalisées 4
