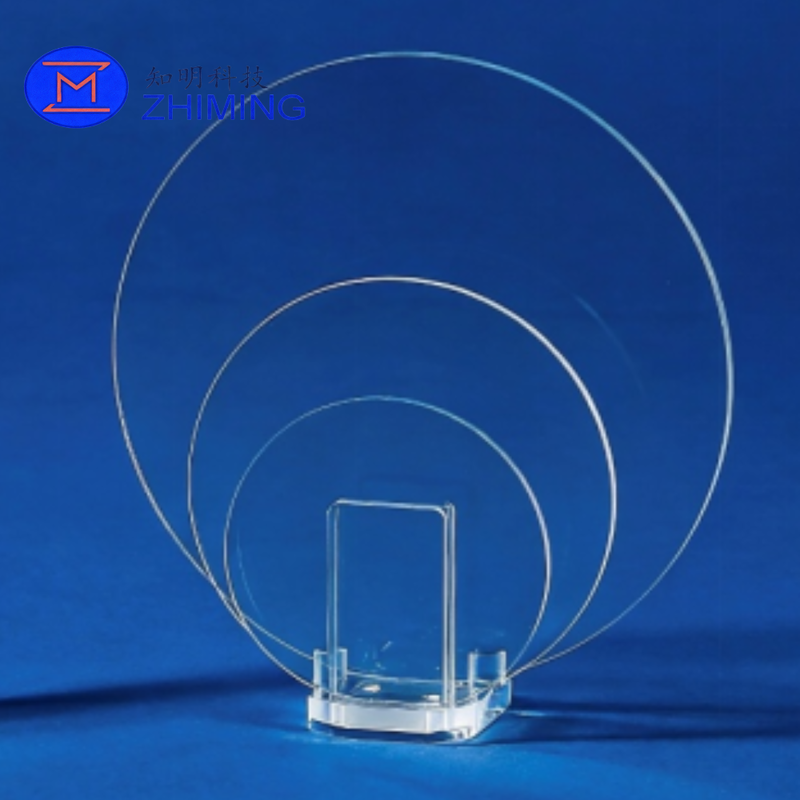

Support de plaquette temporaire Sapphire pour le conditionnement avancé de semi-conducteurs

Support de plaquette temporaire Sapphire pour le conditionnement avancé de semi-conducteurs

Présentation du produit

Le support de tranche temporaire en saphir est une solution de substrat hautes performances conçue pour les processus avancés d'encapsulation de semi-conducteurs, notamment la manipulation de tranches ultra-fines, l'intégration de circuits intégrés 2,5D/3D, TSV, RDL et l'encapsulation au niveau du panneau (FOPLP).

Il fournit une plate-forme de support rigide, thermiquement stable et dimensionnellement précise pour les processus de collage et de décollage temporaires, permettant un traitement stable de tranches ultra-minces de moins de 50 μm. En résolvant les problèmes critiques de gauchissement et de déformation induite par les contraintes, le support améliore considérablement le rendement du processus, la précision de l'alignement et la stabilité de la fabrication dans les flux d'emballage avancés.

Défis de l'industrie

Alors que le conditionnement des semi-conducteurs continue d'évoluer vers une densité d'intégration plus élevée et des structures de tranches plus fines, les fabricants sont confrontés à des difficultés croissantes pour maintenir la stabilité structurelle tout au long des processus thermiques et mécaniques en plusieurs étapes.

Les principaux défis comprennent :

• Inadéquation du coefficient de dilatation thermique (CTE) entre la matrice, le substrat, l'intercalaire, le sous-remplissage et les composés de moulage
• Accumulation de contraintes lors de cycles thermiques répétés
• Retrait de durcissement des matériaux de liaison et d'encapsulation
• Répartition non uniforme de l'épaisseur dans les piles de plaquettes ultra-minces
• Déviation d’alignement induite par le gauchissement et dégradation du rendement
• Fragilité mécanique des plaquettes ultra fines (épaisseur <50 μm)

Ces problèmes limitent collectivement l’évolutivité des processus, réduisent le rendement et augmentent les coûts de fabrication dans les lignes de production d’emballages avancées.

Solution : Plate-forme de transport temporaire Sapphire

Le saphir est un matériau d'ingénierie idéal pour les supports de tranches temporaires en raison de sa combinaison unique de propriétés mécaniques, optiques et thermiques. Il fournit une base physique stable pour les processus d’emballage avancés exigeants où la précision et la répétabilité sont essentielles.

Le support saphir permet :

• Support de plaquette haute stabilité pendant le meulage, le collage et l'amincissement
• Déformation contrôlée dans des environnements de cycles thermiques
• Compatibilité avec les processus de décollage au laser
• Répartition uniforme des contraintes sur les substrats grand format
• Performances réutilisables et chimiquement stables dans les environnements industriels

Avantages clés

1. Rigidité mécanique ultra élevée

Avec un module d'Young de 345 à 420 GPa, le saphir supprime efficacement la flexion et le gauchissement, garantissant ainsi la stabilité structurelle lors de processus thermiques et mécaniques à fortes contraintes.

2. Dureté et résistance à l'usure élevées

La dureté Vickers de 1 800 à 2 200 HV offre une excellente résistance aux dommages de surface, permettant une longue durée de vie et des cycles de processus répétés.

3. Capacité de transmission optique

Une transmission élevée (> 83 % dans la plage de 300 à 1 200 nm) prend en charge les processus de décollement au laser et garantit la compatibilité avec plusieurs technologies de collage temporaire.

4. Uniformité matérielle supérieure

La faible variation interne garantit une répartition cohérente des contraintes, minimisant les déformations localisées et améliorant la cohérence du processus au niveau de la tranche.

5. Stabilité thermique et chimique

Stable dans des environnements de cyclage à haute température et de nettoyage chimique, ce qui le rend adapté aux processus industriels de semi-conducteurs à réutilisation élevée.

Spécifications techniques

Formats de plaquettes et de panneaux

Précision dimensionnelle et superficielle

Applications

• Processus avancés d’amincissement des plaquettes
• Intégration hétérogène IC 2.5D/3D
• Fabrication TSV (à travers le silicium)
• Processus RDL (Redistribution Layer)
• Systèmes temporaires de liaison et de décollage de tranches
• Emballage au niveau du panneau de sortie (FOPLP)
• Manipulation de plaquettes ultra fines (<50 μm)

Valeur technique

Le support de tranche temporaire en saphir permet aux fabricants de semi-conducteurs de surmonter les limitations critiques de déformation et de stabilité dans les emballages avancés en fournissant :

• Stabilité dimensionnelle améliorée au niveau de la tranche
• Réduction de la perte de rendement induite par le gauchissement
• Précision d'alignement améliorée dans les processus à pas fin
• Manipulation stable des plaquettes ultra-minces
• Répétabilité et débit de processus plus élevés
• Compatibilité avec les plateformes d'intégration hétérogènes de nouvelle génération

FAQ

Q1 : Qu’est-ce qui rend le saphir adapté aux supports d’emballage avancés ?
R : Le saphir combine une rigidité, une dureté et une stabilité thermique ultra élevées, ce qui réduit considérablement le gauchissement et améliore le contrôle dimensionnel lors du traitement des plaquettes ultra fines.

Q2 : Le support est-il compatible avec les processus de décollage au laser ?
R : Oui. Sapphire offre une transmission optique élevée dans la gamme UV à IR moyenne, ce qui le rend entièrement compatible avec le décollement laser et d'autres techniques de séparation avancées.

Q3 : Les supports en saphir peuvent-ils prendre en charge de grandes applications d'emballage au niveau des panneaux ?
R : Oui. Les supports en saphir peuvent être fabriqués dans de grands formats de panneaux avec une excellente planéité et une répartition uniforme des contraintes, ce qui les rend adaptés au FOPLP et à d'autres technologies d'emballage avancées de grande surface.
