Détails de produit
Lieu d'origine: La Chine
Nom de marque: zms
Numéro de modèle: lens-001
Conditions de paiement et d'expédition
Quantité de commande min: 30pcs
Prix: by case
Détails d'emballage: caisse de carton
Délai de livraison: 2-4 semaines
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 1000pcs/month
transmissivité spécifique légère de vision: |
85% |
l'industrie: |
le produit électronique protègent la couverture en verre, verre mené et optique, gaufrette epi-prête |
Matériaux: |
99,999% Al2O3 |
couleur: |
Transparent sans couleur |
advantagement: |
dureté 9,0, résistance à l'usure, |
utilisateur d'applications: |
le verre de caméra d'iphone, téléphone, protègent la fenêtre |
transmissivité spécifique légère de vision: |
85% |
l'industrie: |
le produit électronique protègent la couverture en verre, verre mené et optique, gaufrette epi-prête |
Matériaux: |
99,999% Al2O3 |
couleur: |
Transparent sans couleur |
advantagement: |
dureté 9,0, résistance à l'usure, |
utilisateur d'applications: |
le verre de caméra d'iphone, téléphone, protègent la fenêtre |
La lentille en verre du saphir Al2O3 pour la fenêtre, saphir a mené des substrats. lentille en verre optique par le saphir, verre cristal de sapphie
1. caractéristique de saphir
+ peut être adapté aux besoins du client comme taille de conception, forme, chanfrein biseauté, tolérance, illustration ;
+ ayez la taille normale en stock ;
+ largement uesd pour le verre de montre, la fenêtre optique, la lentille, etc. militry ;
+ le matériel est saphir synthétique (dureté 9H) ;
+ planéité : <20>
+ qualité extérieure : 40/20 ;
Le saphir est l'un des matériaux les plus durs, et possède la transmission très bonne pendant la gamme du spectre évident et proche d'IR. Il est très utilisé en tant que fenêtre optique dans l'infrarouge et les équipements militaires d'infrarouge lointain, appareil et instruments de satellite et technologie spatiale, et navigation et vol spatial, tel que la portée infrarouge de nuit/caméra de vue et de vision nocturne, etc. La fenêtre de cristal de saphir est intensivement appliquée dans les domaines de pointe.
Les fenêtres optiques de saphir sont idéales pour des applications où la haute pression, le vide, ou les atmosphères corrosives sont une considération. Le saphir, une forme de monocristal d'Al2O3, est résistant à l'attaque par les acides forts dus à sa constante diélectrique élevée. Il a la résistance à la pression élevée et un point de fusion élevée. Il est également résistant à la ternissure UV de rayonnement.
Spécifications de propriété
Épaisseur 0.5-50mm
Tolérance 0.005mm de taille
Au sol de finition de bord et biseauté
Éraflure-fouille du terrain communal 40-20 de qualité extérieure
Planéité extérieure le meilleur λ/4 @ 633 nanomètre
Minute d'arc du parallélisme ≤3 (mrad ≤0.9)
Ouverture claire >80% de diamètre central
Dureté (Knoop) 1370 kilogrammes mm-2
Module de Young 3,4 x N 1011 m2
Limite thermique 22 W m-1 K-1
K-1 du coefficient 8,4 x 10-6 de dilatation thermique
Notre société fournissent les gaufrettes de monocristal de saphir par la méthode des KY, nous peut fournir le lingot de saphir (2inch, 4inch, 6inch, 8inch), gaufrette de saphir (simple/côté de double polissant), le bloc de saphir,
toutes sortes de fenêtre optique de saphir (appliquée au matériel optique, caméra d'industrie, montres de téléphone portable
et d'autres composants optiques spéciaux), si vous avez n'importe quelles conditions, svp nous contactent,
attendre avec intérêt votre coopération.
Applications de saphir :
1. Appliations en verre de couverture du substrat 2.mobile de LED
3.wristwatch et tout autre verre de couverture d'électronique grand public
applications de la reconnaissance 4.fingerprint
applications 5.Military
6. matrice de laser et applications optiques d'élément
la graine 7.sapphire pour le cristal se développent
bijoux 8.artificial
9.mecanical partie des applications d'incidence
boule 10.sapphire pour détecter l'instrument
taille 2.Common pour la lentille de saphir
Matériaux : catégorie optique du saphir 99,999%, aucune bulle, couleur et cristal boundar.
taille : dia0.5~dia300mm

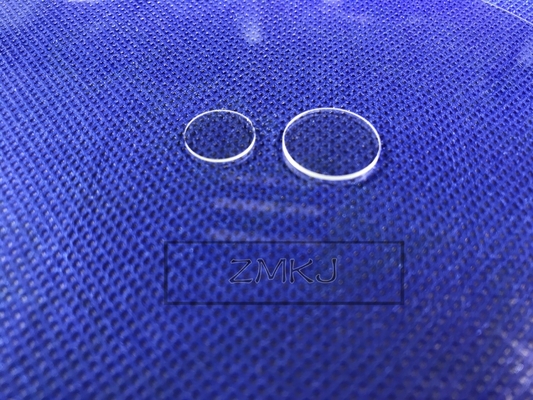

taille : Dia10x0.5mmt (dimension de l'échantillon d'images)
Orientation : C (0001) ±1°, (ok d'A, de R, de M, de C)
Tolérance : ±0.03mm (le meilleur sur ±0.01mm)
surface : double côté poshlied (1sp également correct)
Ra : <0.5nm (<0.3nm commun)
Écart-type : 40/20, 60/40 (terrain communal 40/20)
Flatnees : 1/2 lambda (ou 1/4,1' ~2', est correct)
spécifications pour les substrats menés
Matériaux en cristal | 99,995% grande pureté, Al monocristallin2 O3 de 2 ou 3 catégories | ||
Orientation extérieure de gaufrette | C-axe (0001) compense à M (1-100)/A (11-20) 0.2°±0.05°/0.3°±0.1°/±0.25° | ||
Diamètre | ± de 50.8mm ± 0.25mm/100,0 de ± de 0.1mm/de 76.2mm 0.4mm/125,0 ± de ± 0.3mm/150,0 0.3mm | ||
Épaisseur | 330um ± 10um | 430um ± 10um | 500um ± 15um |
Appartement principal | ± 0.2° du l'Un-axe (1 1-2 0) | ||
Longueur plate principale | ± de 16.0mm ± de 1.0mm/de 22.0mm 1.0mm/32,5 ± de ± 1.0mm/47,5 2.5mm | ||
Mineur | Aucun | ||
Finition extérieure avant | Epi a poli, Ra< 0=""> | ||
Surface arrière | SSP : La terre fine, Ra 0,4 à 1.0um ; DSP : Poli | ||
État de bord | Défauts de bord pour ne pas dépasser SEMI M3-91 | ||
TTV | <15um> | <10um> | <10um> |
ARC | <15um> | <10um> | <10um> |
Chaîne | <15um> | <10um> | <10um> |
Bulle et couleur | Aucun par inspection visuelle dans la lumière intensive | ||
Frontière au sol | Aucun par inspection visuelle dans la lumière fluorescente | ||
Propreté | Contamination évidente libre | ||
Empaquetage | Emballé dans un environnement de pièce propre de la classe 100, dans des cassettes de 25pcs ou de fluroware simple, sous une atmosphère d'azote. | ||
Note | R-avion (1-1 0 2), Un-avions (1 1-2 0), et M-avions (1-1 0 0) sont disponible ; Les spécifications du client non énumérées ci-dessus sont également disponibles sur demande. |

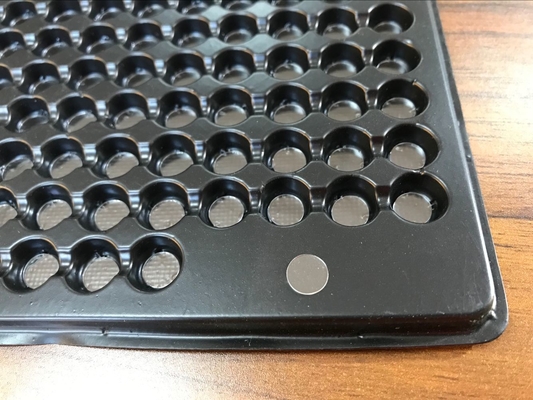

3. Nos produits
l'autres forme et taille que nous pouvons fournir
Nous fournissons également le professionnel d'autres gaufrettes de semi-conducteur aslike ci-dessous
