Détails de produit
Lieu d'origine: La Chine
Nom de marque: zmkj
Certification: Cz/ Rohs/ GSG
Numéro de modèle: 4.125/6.125/6inch/8inch
Conditions de paiement et d'expédition
Quantité de commande min: 1 PCS
Prix: by case
Détails d'emballage: par la boîte de cassette de substrats
Délai de livraison: 3-4weeks
Conditions de paiement: Western Union, T/T, L/C
Capacité d'approvisionnement: 100PCS
Matériel: |
Al2O3 monocristallin |
orientation: |
C-axe |
Surface: |
dsp ou ssp |
Épaisseur: |
13.0025um, 750.25um, ou 1000.25um |
TTV: |
<15um> |
Application1: |
pss du plaque-support de semi-conducteur/SOS/optique |
Application2: |
gaufrette rouge de saphir, saphir/boule rouge |
Application3: |
Semi-conducteur gravant à l'eau-forte le transporteur d'épitaxie |
Matériel: |
Al2O3 monocristallin |
orientation: |
C-axe |
Surface: |
dsp ou ssp |
Épaisseur: |
13.0025um, 750.25um, ou 1000.25um |
TTV: |
<15um> |
Application1: |
pss du plaque-support de semi-conducteur/SOS/optique |
Application2: |
gaufrette rouge de saphir, saphir/boule rouge |
Application3: |
Semi-conducteur gravant à l'eau-forte le transporteur d'épitaxie |
2 pouces Un plan Single Crystal Sapphire Wafer Substrats Al2O3
2 pouces Dia50mm axe C Saphir cristallin unique Wafer Saphir Substrats
8 pouces de diamètre 159 mm Wafer en saphir en cristal unique pour porte-épithéliques
4 pouces/ 5 pouces/ 6 pouces/ 6.125 pouces/8 pouces plan C-R-axe (1-102) (10-10) plaquette de saphir,dia200mm de saphir substrats, 2-6 pouces C-axe double côté poli plaquette de saphir pour épi-prêt,Substrats de saphir, Al2O3 cristal lentille optique, double côté poli SSP Surface 8" Sapphire Carrier Wafer C-plan(0001) avec le meilleur prix, 8 pouces Dia 159mm Single Crystal Sapphire Wafer Pour Epi - Prêt Carrier

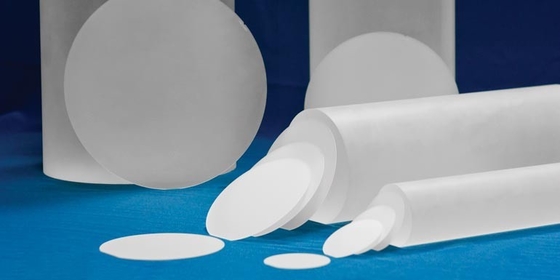

Description du produit
Le saphir est un matériau doté d'une combinaison unique de propriétés physiques, chimiques et optiques, qui le rendent résistant aux températures élevées, aux chocs thermiques, à l'érosion par l'eau et le sable et aux rayures.Il est un matériau de fenêtre supérieur pour de nombreuses applications IR de 3 μm à 5 μmLes substrats de saphir en plan C sont largement utilisés pour la culture de composés III-V et II-VI tels que le GaN pour les diodes LED bleues et les diodes laser.tandis que les substrats de saphir en plan R sont utilisés pour le dépôt hétéro-épitaxial de silicium pour les applications de circuits intégrés microélectroniques.
Les spécifications deWafer en saphir pour porte-épithéliques
Caractéristiques
Toutes les orientations sont disponibles, l'orientation personnalisée est la bienvenue
La taille des gaufres de 2 à 6 pouces sont disponibles pour tous les types
Wafer mince jusqu'à 250um pour 2 pouces, 300um pour 4 pouces et 300um pour 6 pouces
Applications
Les substrats de plaquettes de saphir monocristalline à plan A de 2 pouces, composés d'Al2O3 (oxyde d'aluminium), sont largement utilisés dans diverses applications technologiques avancées en raison de leur excellente mécanique, thermique,et propriétés optiquesL'orientation en plan A du saphir est particulièrement adaptée à la croissance épitaxielle de certains matériaux semi-conducteurs, ce qui en fait un choix populaire dans des industries telles que la microélectronique, la photonique, laet optoélectronique.
En microélectronique, ces substrats sont souvent utilisés pour fabriquer des appareils électroniques à haute fréquence et à haute puissance en raison de leur conductivité thermique supérieure et de leur résistance diélectrique.Dans l'optoélectronique, les plaquettes de saphir à plan A servent de matériau clé pour la production de LED et de diodes laser, où la transparence du cristal et sa résistance aux températures élevées sont cruciales.Les substrats en saphir sont utilisés dans les fenêtres et les composants optiques en raison de leurs taux de transmission élevés de la lumière visible et infrarouge.Leur inerté chimique et leur dureté les rendent également précieux dans des environnements difficiles, où la durabilité est essentielle.
- - - - - - - - - - - - - - - - - - - - - - - - - -
Nous pouvons fournir un service personnalisé professionnel dans le temps et fournir la coopération et le soutien du développement de nouveaux produits et de l'appareil technologique.

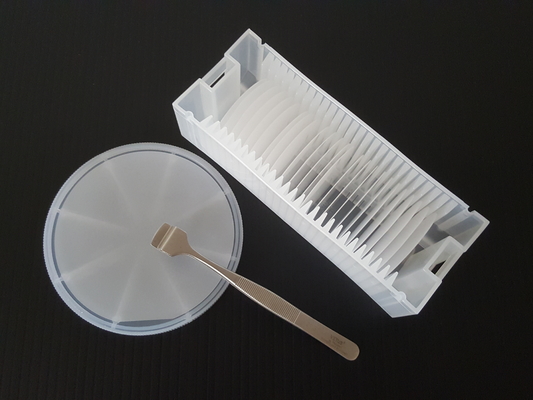

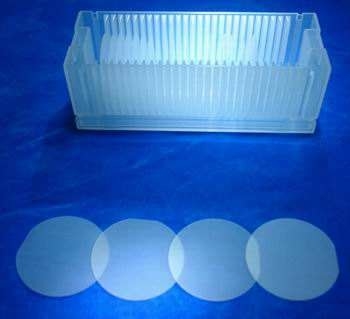

Emballage de plaquettes en saphir:
Produits connexes: plaquettes GaAs
FAQ:
Q: Quel est votre MOQ?
R: (1) Pour l'inventaire, le MOQ est de 10 pièces.
(2) Pour les produits personnalisés, le MOQ est de 25 pièces.
Q: Quel est le mode d'expédition et le coût?
R: Nous acceptons DHL, Fedex, EMS, etc.
(2) Si vous avez votre propre compte express, c'est génial. Sinon, nous pourrions vous aider à les expédier.
Le fret est conforme au règlement effectif.
Q: Quel est le délai de livraison?
Pour l'inventaire: la livraison est de 5 jours ouvrables après la commande.
Pour les produits sur mesure: la livraison est de 2 ou 3 semaines après la commande.
Q: Avez-vous des produits standard?
R: Nos produits standard en stock. comme 4 pouces 0,65 mm,0Une gaufre de 5 mm.
Q: Comment payer?
A: 50% de dépôt, laissé avant la livraison T/T,
Q: Puis-je personnaliser les produits en fonction de mes besoins?
R: Oui, nous pouvons personnaliser le matériau, les spécifications et le revêtement optique pour votre optique
composants en fonction de vos besoins.
