Détails de produit
Lieu d'origine: La Chine
Nom de marque: zmkj
Certification: Cz/ Rohs/ GSG
Numéro de modèle: 4.125/6.125/6inch/8inch
Conditions de paiement et d'expédition
Quantité de commande min: 1pcs
Prix: by case
Détails d'emballage: par la boîte de cassette de substrats
Délai de livraison: 3-4weeks
Conditions de paiement: Western Union, T/T, L/C
Capacité d'approvisionnement: 100Pcs
Matériel: |
Al2O3 monocristallin |
orientation: |
avion C |
Surface: |
dsp ou ssp |
Épaisseur: |
650 um +/- 25 um (SSP), 600 um +/- 25 um (DSP) |
TTV: |
<20um> |
Application1: |
pss du plaque-support de semi-conducteur/SOS/optique |
Application2: |
Semi-conducteur gravant à l'eau-forte le transporteur d'épitaxie |
Matériel: |
Al2O3 monocristallin |
orientation: |
avion C |
Surface: |
dsp ou ssp |
Épaisseur: |
650 um +/- 25 um (SSP), 600 um +/- 25 um (DSP) |
TTV: |
<20um> |
Application1: |
pss du plaque-support de semi-conducteur/SOS/optique |
Application2: |
Semi-conducteur gravant à l'eau-forte le transporteur d'épitaxie |

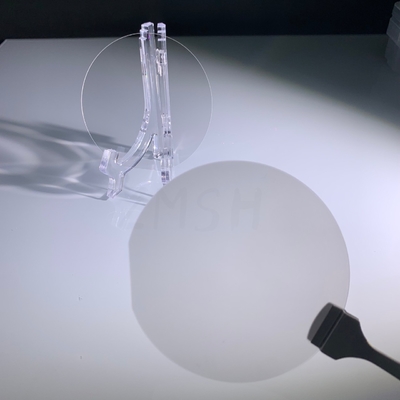

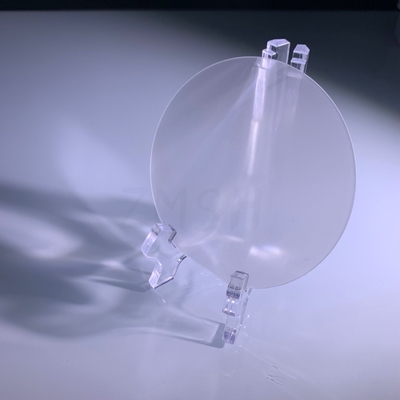

épaisseur 0.1mm en verre de quartz de gaufrette de saphir de 4inch SSP 0.15mm 0.2mm
verre de quartz de gaufrette de saphir d'épaisseur de 4inch 100um 200um 300um
le côté simple ou double de C-avion de 4inch Sapphire Wafer a poli le monocristal Al2O3
avion Crystal Sapphire Wafer simple de 4inch Dia100mm A
axe Crystal Sapphire Wafer Sapphire Substrates simple de 2inch Dia50mm C
8inch diamètre 159mm Crystal Sapphire Wafer For Epi simple - transporteur prêt
la gaufrette de saphir du R-axe de c-avion de 4inch/5inch/6inch/6.125inch/8inch (1-102) (10-10), les substrats de saphir de dia200mm, gaufrette de saphir polie double par côté du C-axe 2-6inch pour epi-prêt mené, substrats de saphir, la lentille Al2O3 optique en cristal, double côté a poli la surface 8" de SSP le C-avion de Sapphire Carrier Wafer (0001) avec le meilleur prix, 8inch le diamètre 159mm Crystal Sapphire Wafer For Epi simple - transporteur prêt
Caractéristiques du substrat du saphir de ZMSH
Caractéristiques de Sapphire Wafer, 4 pouces, C-avion (0001), catégorie principale
Article | C-avion 4-inch (0001) 650μm Sapphire Wafers | |
Crystal Materials | 99 999%, grande pureté, Al2O3 monocristallin | |
Catégorie | Principal, Epi-prêt | |
Orientation extérieure | C-avion (0001) | |
-angle de C-avion vers le M-axe 0,2 +/- 0.1° | ||
Diamètre | 100,0 millimètre +/- 0,1 millimètres | |
Épaisseur | μm 650 +/- μm 25 | |
Orientation plate primaire | Un-avion (11-20) +/- 0.2° | |
Longueur plate primaire | 30,0 millimètre +/- 1,0 millimètres | |
Latéral simple poli | Front Surface | Epi-poli, Ra < 0=""> |
(SSP) | Surface arrière | La terre fine, Ra = 0,8 μm au μm 1,2 |
Double latéral poli | Front Surface | Epi-poli, Ra < 0=""> |
(DSP) | Surface arrière | Epi-poli, Ra < 0=""> |
TTV | < 20=""> | |
ARC | < 20=""> | |
CHAÎNE | < 20=""> | |
Nettoyage/emballage | Cleanroom de la classe 100 nettoyant et emballant sous vide, | |
25 morceaux dans un emballage de cassette ou emballage d'une seule pièce. |
Propriétés électriques de saphir
Résistivité, ohm X cm au °C 200-500 : 1011 - 1016
Constante diélectrique : 10,0
Résistance diélectrique, V/cm : 4 x 105
Tangente de perte : 1 x 10-4
Application
Quelques propriétés principales des gaufrettes de saphir incluent leur conduction thermique élevée, haute résistance mécanique, excellente résistance de produit chimique et d'éraflure, et transparent dans les régions évidentes et proche-infrarouges du spectre. Ces propriétés rendent des gaufrettes de saphir bien adaptées pour un large éventail d'applications dans les environnements durs, tels que la haute température, la haute pression, et les conditions corrosives.
Quelle est la rugosité du substrat de saphir ?
Nos substrats “standard” de saphir ont été polis à une qualité extérieure de 60/40 éraflure-fouille, ont une rugosité de RMS de ~0,3 nanomètre, et conviennent à la plupart des applications (spectroscopie y compris ou dépôt en couche mince).
Processus de fabrication
1. Cristallogénèse : Le saphir monocristallin est typiquement développé suivre la méthode de Verneuil ou la méthode de Kyropoulos. Dans la méthode de Verneuil, une forme en poudre de l'oxyde d'aluminium (Al2O3) est fondue utilisant une flamme à hautes températures et puis permise de se refroidir et solidifier dans un monocristal. Dans la méthode de Kyropoulos, un cristal de graine est plongé dans un bain d'Al2O3 fondu et lentement retiré tout en tournant, permettant au cristal de se développer de la fonte.
2. Coupure et formation : Une fois que le cristal a été développé, il est coupé en gaufrettes utilisant une scie de diamant ou un laser. Les gaufrettes sont alors formées et polies à l'épaisseur désirée et à la finition extérieure.
3. Nettoyage : Les gaufrettes de saphir sont nettoyées utilisant une combinaison des méthodes mécaniques, chimiques, et ultrasoniques pour enlever tous les contaminants extérieurs et pour préparer la surface pour plus ultérieure la transformation.
4. Dopage : Dans certains cas, des dopants peuvent être ajoutés aux gaufrettes de saphir pour changer leurs propriétés électriques ou optiques. Ceci est typiquement fait suivre des méthodes d'implantation ionique ou de diffusion.
5. Gravure à l'eau-forte : Les gaufrettes de saphir peuvent être gravées à l'eau-forte utilisant un grand choix de processus chimiques ou basés sur plasma pour créer des modèles ou des caractéristiques sur la surface. C'est utilisé généralement dans la fabrication des dispositifs microélectroniques.
6. Métrologie : Les gaufrettes de saphir sont alors soumises à de diverses techniques de métrologie pour mesurer leur épaisseur, planéité, aspérité, et d'autres propriétés. C'est important pour s'assurer que les gaufrettes répondent aux caractéristiques exigées pour l'application prévue.
7. Emballage : L'étape finale dans le processus de fabrication est d'empaqueter les gaufrettes de saphir pour l'expédition aux clients. Ceci implique typiquement de placer les gaufrettes dans des conteneurs protecteurs pour empêcher des dommages pendant le transport et le stockage.

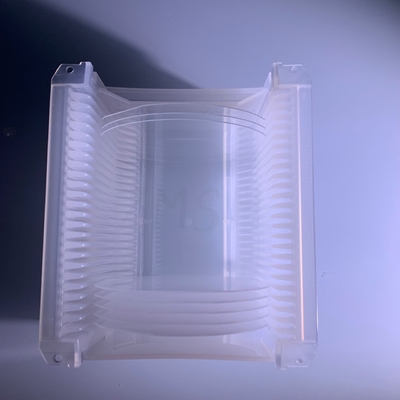

Emballage des gaufrettes de saphir
Produits connexes
FAQ :
Q : Quel est votre MOQ ?
: (1) pour l'inventaire, le MOQ est 10pcs.
(2) pour les produits adaptés aux besoins du client, le MOQ est 25pcs.
Q : Quelle est la manière de l'expédition et du coût ?
: (1) nous acceptons DHL, Fedex, SME etc.
(2) si vous avez votre propre compte exprès, il est grand. Sinon, nous pourrions vous aider à les embarquer.
Le fret est conforme au règlement réel.
Q : Quel est le délai de livraison ?
Pour l'inventaire : la livraison est pendant 5 jours ouvrables après que vous passez la commande.
Pour les produits adaptés aux besoins du client : la livraison est 2 ou pendant 3 semaines après que vous passez la commande.
Q : Avez-vous les produits standard ?
: Nos produits standard dans stock.as comme 4inch 0.65mm, gaufrette polie par 0.5mm.
Q : Comment payer ?
: 50%deposit, laissé avant la livraison T/T,
Q : Est-ce que je peux adapter les produits aux besoins du client basés sur mon besoin ?
: Oui, nous pouvons adapter le matériel, les caractéristiques et le revêtement aux besoins du client optique pour votre optique
composants basés sur vos besoins.
