4 pouces Si Wafer Dia 100mm Épaisseur 350um Orientation <100> DSP SSP Wafers de silicium personnalisés N type type P

Détails de produit

Lieu d'origine: Chine

Nom de marque: ZMSH

Numéro de modèle: GAUFRETTE DE SI

Conditions de paiement et d'expédition

Délai de livraison: 4 à 6 semaines

Conditions de paiement: T/T

Obtenez le meilleur prix
Mettre en évidence:

Plaquettes de silicium de 350 mm

,

Plaquettes de silicium de 100 mm

,

Wafers de silicium personnalisées

Matériel:
Si à cristal unique
Taille:
4 pouces
Épaisseur:
350 mm
Orientation en cristal:
Le taux de change
Densité:
2,4 g/cm3
Type de dopage:
Type P ou type N
Matériel:
Si à cristal unique
Taille:
4 pouces
Épaisseur:
350 mm
Orientation en cristal:
Le taux de change
Densité:
2,4 g/cm3
Type de dopage:
Type P ou type N
4 pouces Si Wafer Dia 100mm Épaisseur 350um Orientation <100> DSP SSP Wafers de silicium personnalisés N type type P

Unité de mesure de la température de l'air à l'intérieur de l'unité de mesure de la température de l'airPlaquettes monocristallines au silicium

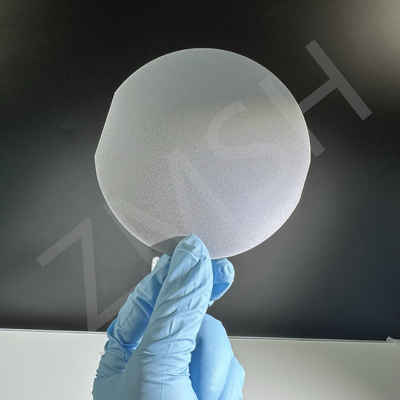

4 pouces Si Wafer Dia 100mm Épaisseur 350um Orientation <100> DSP SSP Wafers de silicium personnalisés N type type P 0


Caractéristiques de la gaufre en Si

- utilisationMonocristaux de siliciumpour une pureté élevée de 99,999%

- supporter les personnalisés avec des illustrations de design

- la résistivité varie considérablement selon le type de dopage

- peut être de type P (avec du bore) ou de type N (avec du phosphore ou de l'arsenic)

- largement utilisés dans les domaines de haute technologie, tels que les circuits intégrés, les appareils photovoltaïques et les MEMS


Description de la plaque de Si

Les plaquettes de silicium sont de minces disques plats fabriqués à partir de silicium monocristallin hautement purifié et sont largement utilisés dans l'industrie des semi-conducteurs.

Ces plaquettes sont le substrat de base pour la fabrication de circuits intégrés et de divers appareils électroniques.

Les plaquettes de silicium ont généralement un diamètre de 50 mm à 300 mm et leur épaisseur varie en fonction de la taille, généralement entre 200 μm et 775 μm.

Les plaquettes de silicium sont fabriquées selon les méthodes Czochralski ou Float-Zone et sont soigneusement polies pour obtenir une surface miroir avec une rugosité minimale.Ils peuvent être dopés avec des éléments tels que le bore (type P) ou le phosphore (type N) pour modifier leurs propriétés électriques.

Les principales propriétés comprennent une conductivité thermique élevée, un faible coefficient de dilatation thermique et une excellente résistance mécanique.

Les gaufres peuvent également avoir des couches épitaxiennes ou des couches minces de dioxyde de silicium pour améliorer les propriétés électriques et l'isolation.

Ils sont traités et manipulés dans un environnement de salle blanche pour maintenir la pureté, assurant un rendement élevé et une fiabilité dans la fabrication de semi-conducteurs.


En savoir plus sur la galette Si

Méthode de croissance Czochralski ((CZ), zone flottante ((FZ)
Structure cristalline Pour les produits chimiques
Écart de bande 1.12 eV
Densité 2.4 g/cm3
Point de fusion 1420°C
Type de dopant Ne contenant pas de dopage Doppé de bore Phos-dopé / As-dopé
Type de conducteur Intérieure Type P Type N
Résistance > 1000 Ωcm 00,001 à 100 Ωcm 00,001 à 100 Ωcm
DPE < 100 /cm2 < 100/cm2 < 100/cm2
Contenu en oxygène ≤1x1018 /cm3
Contenu en carbone ≤ 5x1016 /cm3
Épaisseur 150 mm, 200 mm, 350 mm, 500 mm ou autres
Polissage d'une épaisseur n'excédant pas 50 mm
Orientation cristalline Le point d'entrée doit être situé à l'extérieur de l'escalier de l'appareil.
Roughness de la surface R ≤ 5 μm x 5 μm

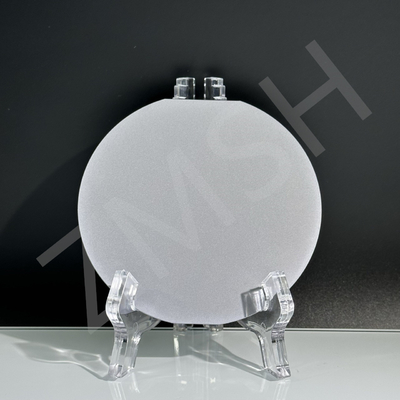

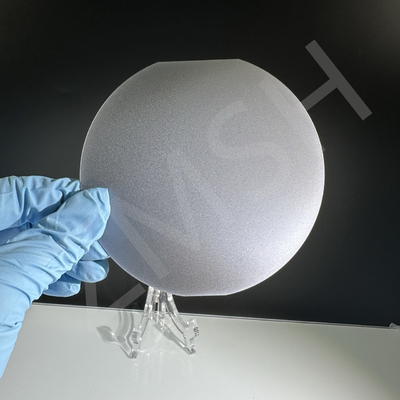

Échantillons de la galette de Si

4 pouces Si Wafer Dia 100mm Épaisseur 350um Orientation <100> DSP SSP Wafers de silicium personnalisés N type type P 1

*Si vous avez d'autres exigences, n'hésitez pas à nous contacter pour en personnaliser une.


À propos de nous
Notre entreprise, ZMSH, est spécialisée dans la recherche, la production, le traitement et la vente de substrats semi-conducteurs et de matériaux cristallins optiques.
Nous avons une équipe d'ingénieurs expérimentés, une expertise en gestion, des équipements de traitement de précision et des instruments de test,nous fournissant des capacités extrêmement fortes dans le traitement de produits non standard.
Nous pouvons rechercher, développer et concevoir divers nouveaux produits en fonction des besoins des clients.
La société adhérera au principe de "centré sur le client, basé sur la qualité" et s'efforcera de devenir une entreprise de haute technologie de premier plan dans le domaine des matériaux optoélectroniques.

Questions fréquentes

1Q: Quelle est la différence entre les plaquettes de type P et de type N?

R: Les plaquettes de silicium de type P ont des trous comme principaux porteurs de charge, tandis que les plaquettes de type N ont des électrons, avec des différences minimales dans d'autres propriétés physiques comme la résistivité.

2. Q: Wafer Si, Wafer SiO2 et Wafer SiC, quelles sont leurs principales différences?

R: Les plaquettes de silicium (Si) sont des substrats de silicium pur utilisés principalement dans les dispositifs à semi-conducteurs.

Les plaquettes SiO2 ont une couche de dioxyde de silicium à la surface, souvent utilisée comme couche isolante.

Les plaquettes en carbure de silicium (SiC) sont composées d'un composé de silicium et de carbone, offrant une plus grande conductivité thermique et une plus grande durabilité,les rendant adaptés à des applications à haute puissance et à haute température.
