Wafer de carbure de silicium 4H P-type zéro MPD de qualité de production de qualité 4 pouces 6 pouces

Wafer de carbure de silicium 4H P-type zéro MPD qualité de production qualité de mannequin 4 pouces 6 pouces

Le détail de la gaufre en carbure de silicium 4H P-Type

Cette étude présente les caractéristiques et les applications potentielles d'une plaque de carbure de silicium (SiC) de type 4H P, un matériau semi-conducteur connu pour ses propriétés électroniques et thermiques exceptionnelles.La plaque 4H-SiC, doté d'une structure cristalline hexagonale, est spécialement dopé pour afficher une conductivité de type P. Il a une large bande passante de 3,26 eV, une grande mobilité électronique et une excellente conductivité thermique,ce qui le rend très adapté à la haute tensionEn outre, sa capacité à résister à des environnements difficiles, tels que des rayonnements élevés et des températures extrêmes, le rend idéal pour une utilisation dans l'aérospatiale,électronique de puissanceCe document porte sur le processus de fabrication de la plaque SiC de type 4H P, les propriétés des matériaux, les caractéristiques de la plaque SiC, les caractéristiques de la plaque SiC, les caractéristiques de la plaque SiC et les caractéristiques de la plaque SiC.et son potentiel pour améliorer les performances des appareils dans les systèmes électroniques avancés.

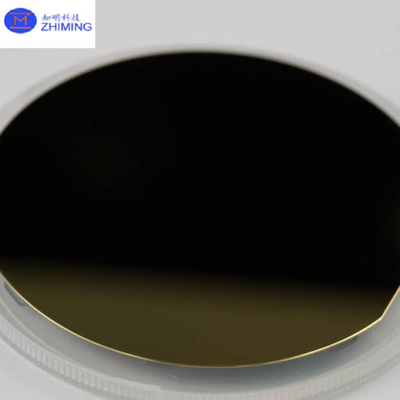

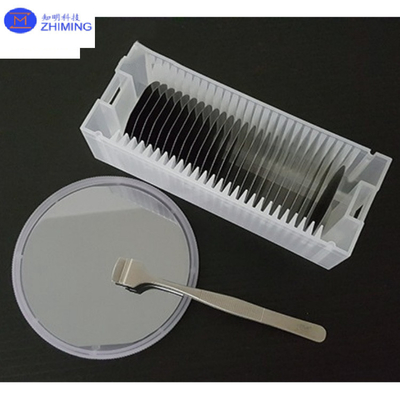

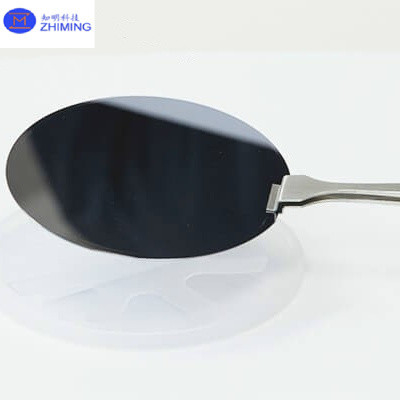

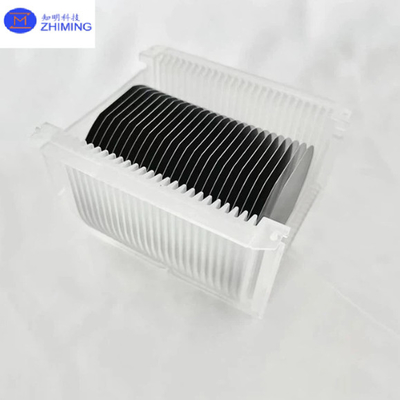

Les photos de la gaufre en carbure de silicium 4H P-Type

Graphique des données de la gaufre en carbure de silicium 4H de type P

4 pouces de diamètre de carbure de silicium (SiC) Spécification du substrat

Niveau			精选级 ((Z 级)) Production zéro MPD Grade (grade Z)	工业级 (P 级) Production standard Grade (grade P)	测试级 ((D 级) 级) Grade de factice (grade D)
Diamètre			99.5 mm à 100 mm
厚度 Épaisseur			350 μm ± 25 μm
晶片方向 Orientation de la gaufre			À l'extérieur de l'axe: 2,0°-4,0° vers [1120] ± 0,5° pour 4H/6H-P, sur l'axe: ∆111 ∆± 0,5° pour 3C-N
微管密度 ※ Densité des micropipes			0 cm à 2
电 阻 率 ※ Résistivité	Le type P est le type 4H/6H-P.		≤ 0,1 Ω ̊cm		≤ 0,3 Ω ̊cm
	Type n 3C-N		≤ 0,8 mΩ cm		≤ 1 m Ω ̊cm
Principale position à côté de la directionprimaire Orientation plate		4H/6H-P	- {1010} ± 5,0°
		3C-N	- {110} ± 5,0°
主定位边长度 Principale longueur plate			32.5 mm ± 2,0 mm
Secondary Flat Length Légèreté secondaire			18.0 mm ± 2,0 mm
À l'intérieur de l'appareil			Sicile face vers le haut: 90° CW. à partir de Prime flat ± 5,0°
边缘除 Edge Exclusion			3 mm		6 mm
局部厚度变化/总厚度变化/?? 曲度/?? 曲度 LTV/TTV/Bow/Warp			Pour les appareils de traitement des eaux usées, les mesures suivantes doivent être prises:		Pour le calcul de la résistance à l'humidité
surface rugueuse ※ rugosité			Ra≤1 nm polonais
			CMP Ra≤0,2 nm		Ra≤0,5 nm
边缘裂纹 (强光灯观测) Les fissures de bord par la lumière de haute intensité			Aucune		Longueur cumulée ≤ 10 mm, longueur unique ≤ 2 mm
六方空洞 ((强光灯测)) ※ Plaques hexagonales par haute intensité de lumière			Surface cumulée ≤ 0,05%		Surface cumulée ≤ 0,1%
Plusieurs types de lampes à haute intensité			Aucune		Surface cumulée ≤ 3%
Éclairage de l'éclairage			Surface cumulée ≤ 0,05%		Surface cumulée ≤ 3%
# La surface du silicium est rayée par la lumière de haute intensité			Aucune		Longueur cumulée ≤ 1 × diamètre de la plaque
崩边 ((强光灯观测) Les puces de bord à haute intensité lumineuse			Aucune largeur et profondeur ≥ 0,2 mm		5 permis, ≤ 1 mm chacune
La contamination de la surface du silicium par une forte intensité			Aucune
包装 Emballage			Cassette à plaquettes multiples ou récipient à plaquette unique

Propriétés de la gaufre en carbure de silicium 4H de type P

La gaufre en carbure de silicium (SiC) de type 4H P présente les propriétés clés suivantes:

Structure cristalline:

Le 4H-SiC a une structure cristalline hexagonale avec quatre couches dans sa séquence d'empilement.

Conductivité de type P:

La gaufre est dopée avec des impuretés accepteurs (comme l'aluminium ou le bore), lui donnant une conductivité de type P. Cela permet à la gaufre de conduire des porteurs de charge positive (trous),pour une utilisation dans les appareils de puissance et les transistors.

Large bande passante:

Le 4H-SiC possède une large bande passante d'environ 3,26 eV, ce qui lui permet de fonctionner à des tensions, températures et fréquences plus élevées que le silicium.Cette propriété le rend idéal pour l'électronique de puissance et les applications à haute température.

Mobilité élevée des électrons:

Le 4H-SiC a une mobilité électronique plus élevée (~ 900 cm2/Vs) par rapport aux autres polytypes de SiC, ce qui améliore les performances dans les appareils électroniques à haute fréquence et à haute puissance.

Conductivité thermique:

Avec une excellente conductivité thermique, le 4H-SiC dissipe efficacement la chaleur, ce qui le rend approprié pour les appareils fonctionnant dans des environnements à haute puissance ou à haute température,comme les onduleurs de puissance et les appareils RF.

Champ électrique à haute décomposition:

Le 4H-SiC peut résister à des champs électriques plus élevés (~ 2,2 MV/cm), ce qui permet aux appareils fabriqués à partir de celui-ci de fonctionner à des tensions plus élevées sans risque de panne.

Résistance aux rayonnements:

Ce matériau est très résistant aux rayonnements, ce qui le rend bien adapté pour une utilisation dans l'aérospatiale, les satellites et les applications nucléaires.

Ces propriétés rendent la gaufre SiC de type 4H P idéale pour des applications de haute performance, de haute efficacité et de haute durabilité dans des domaines tels que l'électronique de puissance, l'aérospatiale et les énergies renouvelables.

Applications de la gaufre en carbure de silicium 4H de type P

La gaufre en carbure de silicium (SiC) de type 4H P est largement utilisée dans diverses applications avancées en raison de ses propriétés de matériau uniques.

Électronique de puissance:

L'écart de bande large et la tension de rupture élevée du 4H-SiC le rendent idéal pour une utilisation dans les dispositifs semi-conducteurs de puissance tels que les MOSFET, les diodes Schottky et les thyristors.Ces appareils sont essentiels en haute tension, des systèmes d'alimentation à haut rendement tels que des onduleurs, des convertisseurs et des moteurs d'entraînement pour les véhicules électriques (VE), des systèmes d'énergie renouvelable et des équipements industriels.

Électronique à haute température:

La capacité du 4H-SiC à fonctionner à des températures élevées le rend adapté à l'électronique de puissance dans des environnements extrêmes, tels que l'aérospatiale, l'automobile et les industries pétrolière et gazière.circuits de commande, et les modules d'alimentation qui doivent fonctionner dans des conditions thermiques difficiles.

Appareils à haute fréquence:

En raison de sa grande mobilité électronique et de sa conductivité thermique, le 4H-SiC est un matériau préféré pour les appareils à haute fréquence, tels que les amplificateurs RF, les transistors à micro-ondes et les systèmes radar.Il permet des vitesses de commutation plus élevées et des pertes d'énergie réduites, cruciale pour les applications de communication et de défense.

Véhicules électriques (VE):

Dans les véhicules électriques, les plaquettes 4H-SiC sont utilisées dans les systèmes de gestion de l'énergie tels que les chargeurs embarqués, les onduleurs de puissance et les contrôleurs de moteur.des temps de charge plus rapides, et améliorer les performances du véhicule en réduisant les pertes d'énergie et la dissipation de chaleur.

Systèmes d'énergie renouvelable:

L'efficacité élevée et la durabilité des appareils électriques 4H-SiC les rendent intégraux aux systèmes d'énergie renouvelable tels que les onduleurs solaires et les contrôleurs d'éoliennes.Ils aident à améliorer les performances du système en minimisant les pertes d'énergie et en permettant le fonctionnement dans des conditions de stress élevé..

Aérospatiale et défense:

La résistance aux rayonnements et les capacités à haute température du 4H-SiC le rendent adapté aux applications aérospatiales telles que les systèmes satellites, les équipements d'exploration spatiale et l'électronique militaire.Il assure la fiabilité et les performances dans des environnements difficiles avec une exposition élevée aux radiations.

Réseaux électriques à haute tension:

Les plaquettes 4H-SiC sont utilisées dans les réseaux de transmission et de distribution d'électricité.permettant l'intégration des sources d'énergie renouvelables, et améliorer la stabilité des réseaux électriques.

Ces applications démontrent le large éventail d'industries où les plaquettes SiC de type 4H-P sont essentielles, en particulier dans les secteurs qui exigent une efficacité élevée, une puissance élevée, des performances élevées et des performances élevées.et durabilité dans des conditions extrêmes.

Questions et réponses

- Je ne sais pas.Qu'est-ce qu'un substrat de plaquette au carbure de silicium?

A: Je suis désolé.Un substrat de gaufre en carbure de silicium (SiC) est une tranche mince de matériau SiC cristallin utilisé comme base pour la fabrication de dispositifs semi-conducteurs.Les substrats de SiC sont connus pour leurs performances électriques supérieuresIls offrent une large bande passante, une conductivité thermique élevée et une tension de rupture élevée, ce qui les rend idéales pour lesà haute température, et les applications à haute fréquence.

Les substrats SiC sont principalement utilisés dans l'électronique de puissance, y compris les MOSFET, les diodes Schottky et les appareils RF, où les performances dans des conditions extrêmes sont critiques.Ils servent aussi de base pour la croissance des couches épitaxiennes., où des matériaux semi-conducteurs supplémentaires sont déposés pour créer des structures électroniques avancées.

En raison de leur robustesse, les substrats de SiC sont essentiels dans des industries telles que les véhicules électriques, les systèmes d'énergie renouvelable, l'aérospatiale et les télécommunications, contribuant à améliorer l'efficacité, la durabilité,et la performance globale dans les applications exigeantes.
