Détails de produit
Lieu d'origine: Chine
Nom de marque: ZMSH
Certification: rohs
Numéro de modèle: Machines de forage au laser
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: by case
Conditions de paiement: T/T
Le laser:: |
Le laser vert |
Longueur d'onde laser :: |
532nm |
Puissance maximale (réelle/normale):: |
5W |
Traitement XY:: |
50 mm |
Poids de levage de l'axe Z:: |
50 mm |
Dimensions de l'équipement: |
Pour les pièces d'occasion |
Le laser:: |
Le laser vert |
Longueur d'onde laser :: |
532nm |
Puissance maximale (réelle/normale):: |
5W |
Traitement XY:: |
50 mm |
Poids de levage de l'axe Z:: |
50 mm |
Dimensions de l'équipement: |
Pour les pièces d'occasion |

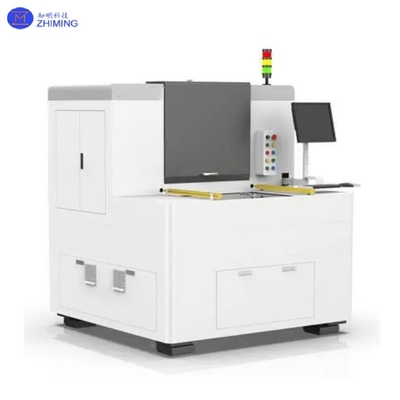

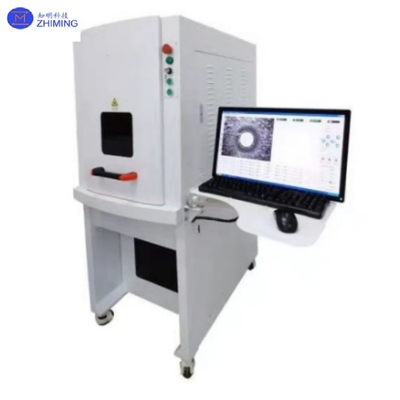

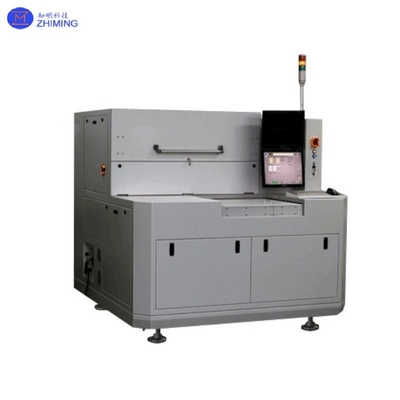

La machine de perforation laser est un type d'équipement de traitement avancé qui utilise un faisceau laser à haute énergie pour percer des trous de précision sur la surface ou à l'intérieur du matériau.Il crée des températures élevées en concentrant un faisceau laser, provoquant la fusion ou la vaporisation instantanée du matériau, formant ainsi des trous précis.est devenu un outil indispensable dans l'industrie manufacturière moderne.
La machine de perçage laser ajuste principalement l'angle de divergence du faisceau laser au meilleur état, réalise le point de mise au point minimum en élargissant le faisceau et en se concentrant,et utilise le système de contrôle pour réaliser le micro-usinage laser, le forage et la découpe au laser.
1Système de surveillance de la mise au point laser
Le système de surveillance de la mise au point laser comprend un réflecteur, un miroir de mise au point, une caméra CCD en noir et blanc, un moniteur.
2Système de commande informatique et système logiciel
L'ensemble de la machine est équipée d'un ordinateur de commande, d'un logiciel spécial pour la machine de perforation laser et d'un logiciel spécial pour la découpe de précision laser.peut régler l'ouverture, épaisseur et angle de forage, vitesse de forage, fréquence laser et autres paramètres; avec affichage graphique de perforation, fonction de suivi du processus;Programmer des codes G ou des entrées graphiques automatiques CAD disponiblesLes principales caractéristiques de la machine sont une précision de forage élevée, une petite surface affectée par la chaleur, une puissante fonction logicielle, qui peut répondre au traitement laser de la plupart des matériaux.
3Le diamètre minimum du trou de 0,005 mm, l'épaisseur du trou de 0,01-1 mm, le diamètre du trou, l'épaisseur et la forme du trou peuvent être réglés par ordinateur.
4Tableau de mouvement à trois axes
L'ensemble de la machine comprend une table de mouvement de précision X,Y,Z, utilisant une vis à bille de précision, un rail de guidage linéaire.
Exemples d'applications: composants microélectroniques, communications, pièces de précision aérospatiales, matériel de précision, composants numériques de haute qualité, connecteurs à fibres optiques, feuilles d'atomisation,équipements médicaux et autres forages.
1Il convient au fonctionnement à une température ambiante de 18°C à 28°C et à une humidité relative de 30 à 60%.
2. Convient pour l'alimentation électrique à deux phases /220V/50HZ/10A.
3. Installez des prises qui répondent aux exigences des normes chinoises pertinentes. Si de telles prises ne sont pas disponibles, des adaptateurs appropriés doivent être fournis.
Principe de fonctionnement
La machine à perforer au laser génère un faisceau de haute énergie à travers le laser, qui est focalisé par le système optique et agit sur la surface du matériau.Le matériau chauffe rapidement après avoir absorbé l'énergie du laserEn contrôlant les paramètres du laser (tels que la puissance, la fréquence, la largeur d'impulsion) et la trajectoire d'usinage,Machinerie à ouvrir des trous avec des ouvertures différentes, les profondeurs et les formes peuvent être atteintes.
Caractéristique principale
· Haute précision:Il peut traiter l'ouverture micrométrique (comme 10-500μm), et la forme du passage est contrôlable (trou rond, trou en forme).
· Traitement sans contact:pas de contraintes mécaniques, adaptées aux matériaux fragiles, à parois minces ou à haute dureté.
· Haute efficacité:Forage rapide, adapté à la production de masse.
· La polyvalence:Convient pour le métal, la céramique, le verre, le plastique, les matériaux composites et autres matériaux.
· Protection de l'environnement:Pas de déchets de coupe, réduction de la pollution de l'environnement.
Machines à perforer au laser
Machine à perforer au laser par système laser; alimentation par entraînement laser; table de précision XYZ; système de rotation flottant à air de précision; système de surveillance de mise au point laser; système de contrôle informatique.
1Industrie électronique et des semi-conducteurs
Plaque de circuit imprimé PCB: utilisée pour le traitement de micro-trous (trous aveugles, trous enfouis) afin d'obtenir une interconnexion de circuit à haute densité.
Emballage des puces: réaliser des trous au niveau des microns sur les substrats en céramique et les plaquettes en silicium pour améliorer la dissipation thermique des puces et la transmission du signal électrique.
Fabrication d'écrans: percer des trous sur des matériaux fragiles tels que le verre et le saphir pour les écrans de téléphones mobiles et les panneaux OLED.
2- Aéronautique et automobile
Composants du moteur: faire des trous de refroidissement dans des matériaux en alliage à haute température tels que les pales de turbine et les chambres de combustion.
Buse de carburant: usinage de micro-trous de précision pour optimiser l'effet d'atomisation du carburant.
Matériaux composites: des trous sont percés sur des matériaux légers tels que la fibre de carbone et l'alliage de titane pour réduire les dommages causés par le stress.
3- Médecine et biotechnologie
Dispositifs médicaux: les microgoules sont traitées dans des instruments chirurgicaux, des implants (tels que des broches osseuses) pour améliorer la biocompatibilité.
Système d'administration de médicaments: fabrication de microneedle arrays ou de trous de libération prolongée de médicaments.
Biochips: canaux microfluidiques sur verre et polymère.
4- Énergie et protection de l'environnement
Cellules solaires: faire des trous d'électrodes dans des cellules en silicium ou en couche mince pour améliorer l'efficacité photoélectrique.
Cellule à combustible: Traitement des trous de diffusion de gaz sur les membranes d'échange de protons.
Élément de filtre et écran: faire des trous filtrants de haute précision pour le traitement de l'eau ou la purification de l'air.
5. bijoux et usinage de précision
Punch au diamant ou à la pierre précieuse: Utilisé pour la mise en place de bijoux ou la décoration de précision.
Parties de montres: usinage de trous de haute précision sur de petites pièces telles que des engrenages et des roulements.
6- Recherche et matériaux spéciaux
Matériaux superdurs: des trous sont forés dans le diamant, le nitrure de bore cubique (CBN) pour les outils de coupe ou l'optique.
Matériaux fragiles: perçage non destructeur du verre et de la céramique pour éviter les fissurations des bords.
1Ventes d'équipements:Fournir une variété de modèles de poinçonnage laser pour répondre aux différents besoins des clients, soutenir l'achat.
2Des solutions sur mesure:Selon le matériel du client, les exigences du procédé, la configuration personnalisée de la machine de forage laser et les solutions de traitement.
3- Installation et mise en service:Fournir des services professionnels d'installation et de mise en service d'équipements afin d'assurer le fonctionnement normal de l'équipement.
4- Formation technique:Fournir aux clients une formation sur l'exploitation, la maintenance et l'optimisation des processus pour améliorer l'efficacité des équipements.
5Maintenance après vente:Fournir des services d'entretien, de dépannage et de réparation réguliers afin d'assurer le fonctionnement stable à long terme des équipements.
6- Soutien au processus:Aider les clients à optimiser le processus de perforation, améliorer la précision et l'efficacité du traitement.
7- fourniture de pièces détachées:Fournir des pièces de rechange d'origine pour assurer l'entretien et le remplacement des équipements.
8Service de mise à niveau:Fournit des services de mise à niveau matériel et logiciel basés sur le développement technologique.
