Substrate en saphir à motifs de 2 pouces, 4 pouces et 6 pouces (PSS) pour diodes électroluminescentes (LED)
Le substrat de saphir à motif (PSS) est un substrat de saphir à motif miniature. Il a été largement utilisé dans les diodes électroluminescentes (LED) à base de nitrure de gallium à haute puissance,qui sont les sources de lumière alternatives les plus prometteuses pour l'éclairage généralAvec la découverte de la technologie du substrat de saphir à motif, l'efficacité des LED à base de nitrure de gallium de haute luminosité a atteint un niveau record de 150 lm/W. The efficiency improvement of gallium nitride based leds using patterned sapphire substrate technology is usually attributed to the improvement of light extraction efficiency and internal quantum efficiencyLe motif régulier produit sur le substrat de saphir contrebalance l'effet de la réflexion interne totale à l'interface nitrure de gallium/saphir.l'efficacité quantique interne est améliorée en raison de la croissance latérale possible de GaN défilé sur le substrat de saphir à motif, ce qui réduit la dislocation du fil.
En résumé, les couches épitaxiales de GaN cultivées sur le PSS produisent des défauts transversaux épitaxiales et moins de défauts d'écart entre le GaN et le substrat de saphir.les paramètres de réseau de PSS sont mieux adaptés au GaN, et la croissance épitaxielle du GaN sur le PSS entraîne une moindre densité de dislocation et un décalage de l'indice de réfraction, améliorant ainsi la qualité épitaxielle.
Substrate de saphir à motifs (PSS)Propriétés
Le substrat de saphir est un procédé de fabrication d'un motif micrométrique spécifique comme un dôme, un cône ou une pyramide sur le substrat de saphir.Les motifs inégaux sur les substrats de saphir peuvent générer une diffusion ou une réfraction de la lumière, améliorant ainsi l'efficacité lumineuse.
|
Structure cristalline
|
D'une hauteur inférieure ou égale
|
|
Constante de la grille
|
a=4,76Å c=12,99Å
|
|
Densité (g/cm)3)
|
3.98
|
|
Point de fusion ((°C)
|
2040
|
|
La dureté de Mohs
|
9
|
|
Constante diélectrique
|
9.3 (un plan) 11.5 (un plan C)
|
|
Conductivité thermique ((W/cm.K)
|
0.46
|
|
Expansion thermique
|
6.7*10- 6/k ((C plan) 5,0*10- 6Un avion.
|
|
Indice de réfraction
|
1.762-1. Je vous en prie.777
|
|
Transmission
|
Échantillon d'essai: Saphir:D76,2*4 mm
|
|
UV:200 à 380 nm 74 à 84%
|
|
Lumière visible: 380 à 760 nm 85%
|
|
Infrarouge:760 à 1000 nm 85%
|
|
Infrarouge lointain:> 1000 nm 80% à 100%
|
Substrate de saphir à motifs (PSS)Paramètres
|
Nom de l'article
|
Substrate en saphir à motifs
|
|
Diamètre
|
50.8 ± 0,1 mm
|
100.0 ± 0,2 mm
|
1500,0 ± 0,3 mm
|
|
Épaisseur
|
430 ± 25 μm
|
650 ± 25 μm
|
1000 ± 25 μm
|
|
Orientation de la surface
|
Le plan C (0001) est décalé vers l'axe M (10-10) 0,2 ± 0,1°
|
|
Plan C (0001) hors angle vers l'axe A (11-20) 0 ± 0,1°
|
|
L'orientation principale est plate
|
Le point de départ est le point de départ de l'appareil.
|
|
Longueur plate primaire
|
16.0 ± 1,0 mm
|
30.0 ± 1,0 mm
|
47.5 ± 2,0 mm
|
|
R-Plane
|
Il est 9 h.
|
|
Finition de surface avant
|
À motifs
|
|
Finition de surface arrière
|
Les résultats de l'analyse de l'efficacité de la méthode de dépistage de l'acide chlorhydrique sont les suivants:
|
|
Marque au laser
|
À l'arrière
|
|
TTV
|
≤ 8 μm
|
≤ 10 μm
|
≤ 20 μm
|
|
- Je vous en prie.
|
≤ 10 μm
|
≤ 15 μm
|
≤ 25 μm
|
|
Le WARP
|
≤ 12 μm
|
≤ 20 μm
|
≤ 30 μm
|
|
Exclusion des bords
|
≤ 2 mm
|
|
Spécification du modèle
|
Structure de la forme
|
Coupole, cône, pyramide
|
|
Hauteur du modèle
|
10,6 à 1,8 μm
|
|
Diamètre du modèle
|
20,75 à 2,85 μm
|
|
Espace de motifs
|
0.1 à 0,3 μm
|
Spécifications de personnalisation:
* Substrate de saphir à motif nanométrique (NPSS).
* PSS en saphir de différentes orientations.
Avantage majeur
1Amélioration de l'efficacité d'extraction de la lumière LED: le PSS améliore l'efficacité d'extraction de la lumière LED en réduisant la réflexion interne et en augmentant la sortie de lumière à travers les motifs de surface.
2Amélioration de la qualité des cristaux: les surfaces moulées contribuent à réduire les défauts de croissance épitaxielle et à améliorer la qualité des cristaux.
3. Performance de dissipation de chaleur améliorée: la structure à motifs augmente la zone de dissipation de chaleur et aide à réduire la température de fonctionnement de la LED.
4Moins de coûts: une efficacité lumineuse et un rendement plus élevés réduisent les déchets de matériaux et réduisent les coûts de production.
Substrate de saphir moulé (PSS) Application
- Fabrication de LED: largement utilisée dans les LED à haute luminosité, telles que l'éclairage, le rétroéclairage et les écrans d'affichage.
- Diodes laser: Utilisées pour fabriquer des diodes laser très efficaces pour les communications et les dispositifs médicaux.
- électronique de puissance: utilisée pour fabriquer des électroniques de puissance efficaces telles que les HEMT basés sur GAN.
- Dispositifs optoélectroniques: utilisés pour la fabrication de détecteurs de lumière efficaces, de cellules solaires et d'autres dispositifs optoélectroniques.

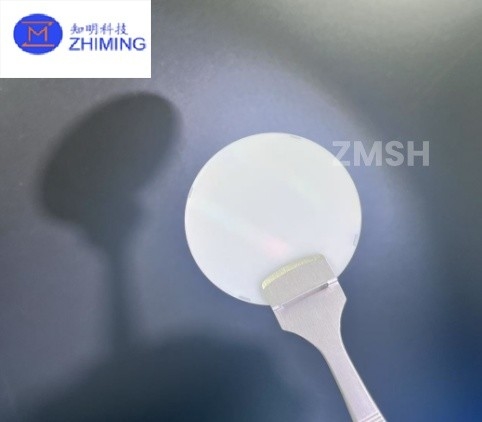

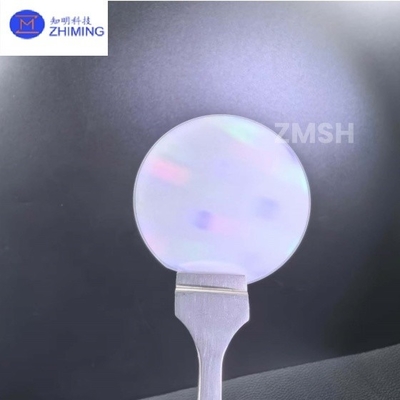

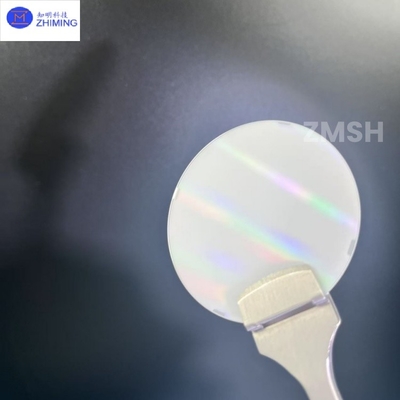

Substrate de saphir à motifs ((PSS) Affichage
