Détails de produit
Lieu d'origine: Changhaï Chine
Nom de marque: ZMSH
Certification: ROHS
Numéro de modèle: Gaufrette de carbure de silicium
Conditions de paiement et d'expédition
Prix: by case
Conditions de paiement: T/T
Matériel: |
SiC monocristallin 4h-N |
Grade: |
Grade P/D/R |
Couleur: |
Verte |
Diamètre: |
12 pouces |
Matériel: |
SiC monocristallin 4h-N |
Grade: |
Grade P/D/R |
Couleur: |
Verte |
Diamètre: |
12 pouces |

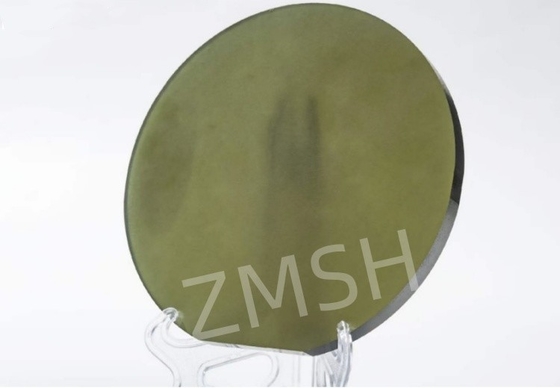

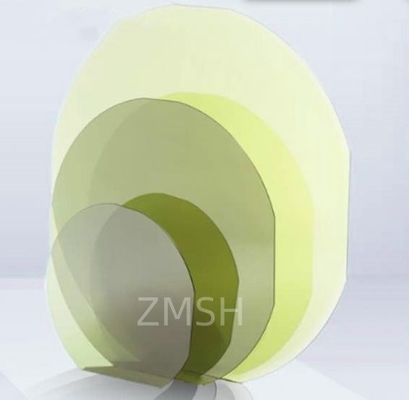

12 pouces de diamètre 300 mm SIC Substrate épitaxial Wafer poli en carbure de silicium Ingot Prime Grade 4H Type conducteur solaire photovoltaïque

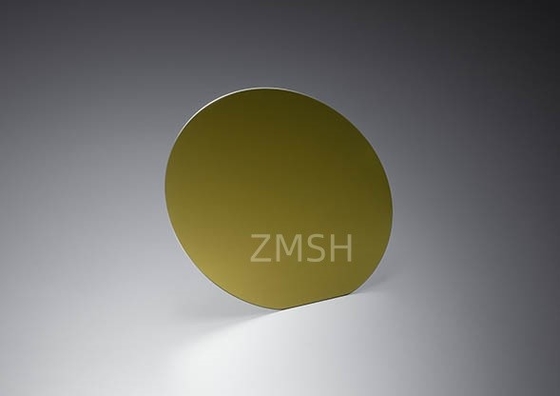

Le substrat SiC de 12 pouces est une grande plaque de carbure de silicium (SiC), principalement utilisée dans la fabrication de dispositifs semi-conducteurs haute performance.Le carbure de silicium est un matériau semi-conducteur à large bande avec d'excellentes propriétés physiques et chimiquesIl a un large éventail d'applications dans l'électronique de puissance, les appareils à radiofréquence, les véhicules à énergie nouvelle,applications industrielles et autres domaines, tout en apportant des avantages économiques et environnementaux importants à l'industrie des semi-conducteurs en améliorant l'efficacité de la production, en réduisant les coûts et en favorisant le progrès technologique.Avec le développement continu de la technologie du carbure de silicium, les substrats de 12 pouces occuperont une position importante sur le marché futur.L'introduction du substrat de 12 pouces marque une percée majeure dans la taille et la capacité de la technologie du carbure de silicium pour répondre à la demande croissante du marché.
| Diamètre | 300.0 mm + 0 mm/- 0,5 mm |
| Orientation de la surface | 4° vers le bas < 11-20> ± 0,5° |
| Longueur plate primaire | Encastrement |
| Longueur plate secondaire | Aucune |
| Orientation de l'encoche | Le niveau d'humidité doit être supérieur ou égal à: |
| Angle d'encoche | 90° +5/-1° |
| Profondeur d'encoche | 1 mm + 0,25 mm/-0 mm |
| Fausse orientation orthogonale | ± 5,0° |
| Finition de surface | C-Face: Polissage optique, Si-Face: CMP |
| Border de la gaufre | Le bévellement |
| Roughness de la surface 10 μm × 10 μm |
La surface de Si:Ra≤0,2 nm La surface de C:Ra≤0,5 nm |
| Épaisseur | 500.0μm±25.0μm |
| LTV ((10 mmx10 mm) | ≤ 3 μm |
| TTV | ≤ 10 μm |
| - Je vous en prie. | ≤ 25 μm |
| La distorsion. | ≤ 40 μm |
| Paramètres de surface | |
| Les puces ou les indentations | Aucun n'est autorisé ≥ 0,5 mm Largeur et profondeur |
| Des rayures2 (Si face CS8520) |
≤ 5 et longueur cumulée ≤ 1 diamètre de la gaufre |
| Le nombre d'étoiles est déterminé par la fréquence d'écoulement de l'eau. | ≥ 95% |
| Les fissures | Aucun n'est autorisé |
| La tache | Aucun n'est autorisé |
| Exclusion des bords | 3 mm |

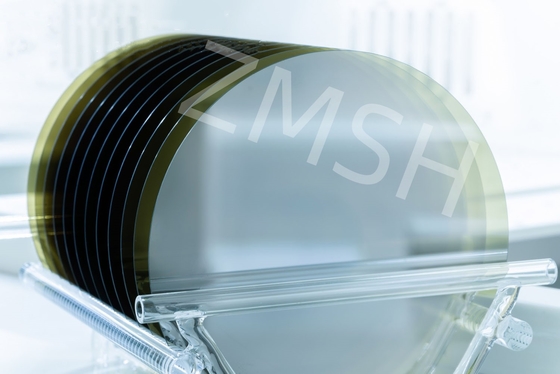

1. Grande taille: 12 pouces (300 mm) de diamètre, par rapport au substrat traditionnel de 6 pouces (150 mm) et 8 pouces (200 mm), améliorant considérablement la sortie de la puce d'une seule plaque.
2. Haute qualité cristalline: l'utilisation d'une technologie de croissance cristalline avancée (comme la méthode de transfert de vapeur physique, PVT) pour garantir que le substrat a une faible densité de défaut et une grande uniformité.
Excellentes propriétés physiques:
1. Haute dureté (dureté de Mohs 9.2, juste derrière le diamant).
2. Haute conductivité thermique (environ 4,9 W/cm·K), adaptée à la dissipation thermique des appareils à haute puissance.
3. haute résistance de champ électrique de rupture (environ 2,8 MV/cm), prise en charge des applications haute tension.
4- Stabilité chimique: résistance à haute température, résistance à la corrosion, adaptée aux environnements difficiles.
5- espace large bande: l'espace de bande est de 3,26 eV (4H-SiC), adapté aux applications à haute température et à haute puissance.
1électronique de puissance:
MOSFET et IGBT: utilisés dans les véhicules électriques, les moteurs industriels et les systèmes d'énergie renouvelable.
Diodes Schottky: pour les systèmes de conversion et de distribution d'énergie à haut rendement.
2. Dispositifs RF:
Station de base de communication 5G: prend en charge la transmission de signaux RF haute fréquence et haute puissance.
Systèmes radar: utilisés dans l'aérospatiale et la défense.
3. Les véhicules à énergie nouvelle:
Système d'entraînement électrique: améliorer l'efficacité et la durabilité de l'entraînement du moteur des véhicules électriques.
Chargeur de voiture: Prend en charge la charge rapide et la transmission de puissance élevée.
4Applications industrielles:
alimentation haute tension: utilisée dans les équipements industriels et les systèmes électriques.
Invertisseur solaire: améliorer l'efficacité de conversion du système de production d'énergie solaire.
5Électronique de consommation:
Dispositif de charge rapide: Prend en charge la technologie de charge rapide haute puissance, raccourcit le temps de charge.
Adaptateur d'alimentation à haut rendement: Utilisé pour la gestion de l'alimentation des appareils tels que les ordinateurs portables et les téléphones portables.
6- Dans l' aérospatiale:
Électronique à haute température: Systèmes d'alimentation pour aéronefs et engins spatiaux, adaptés à des environnements extrêmes.
1Améliorer l'efficacité de la production:La surface du substrat de 12 pouces est 2,25 fois supérieure à celle du substrat de 8 pouces, et plus de puces peuvent être produites en un seul processus, ce qui réduit le coût de la puce unitaire.Réduire les pertes de bords et améliorer l'utilisation des matériaux.
2Réduire les coûts de fabrication:La grande taille du substrat réduit le changement d'équipement et les étapes du processus dans le processus de fabrication et optimise le flux de production. La production à grande échelle réduit encore les coûts.
3. Améliorer les performances du dispositif:Une qualité cristalline élevée et une faible densité de défaut améliorent la fiabilité et les performances de l'appareil.
4. Le progrès technologique:Le substrat de 12 pouces a favorisé l'application à grande échelle de la technologie des semi-conducteurs au carbure de silicium et accéléré l'innovation de l'industrie.
5- Protection de l'environnement et économie d'énergie:Les performances efficaces des dispositifs au carbure de silicium réduisent la consommation d'énergie et sont conformes à la tendance de la fabrication verte et du développement durable.
Une gaufre en SiC de 8 pouces, une gaufre en carbure de silicium, une gaufre prime, de qualité 500um, 350um.
ZMSH est une entreprise de haute technologie spécialisée dans les substrats semi-conducteurs et les matériaux cristallins optiques, engagée dans la recherche, la production, le traitement et la commercialisation de matériaux optoélectroniques de haute qualité.Nous avons une équipe d'ingénieurs expérimentés avec une connaissance approfondie de l'industrie et une expertise technique pour fournir des solutions personnalisées à nos clients.
Avec de solides capacités de recherche et développement, un équipement de traitement avancé, un contrôle de qualité strict et une philosophie de service orientée client,ZMSH s'engage à fournir aux clients des substrats de semi-conducteurs et des matériaux cristallins optiques de haute qualitéNous continuerons à nous efforcer de devenir une entreprise leader dans le domaine des matériaux optoélectroniques et de créer une plus grande valeur pour les clients.
1Q: Quels sont les principaux avantages des substrats SiC de 12 pouces par rapport aux plus petits?
R: Les principaux avantages des substrats SiC de 12 pouces sont les suivants:
Réduction des coûts: Les plus grandes plaquettes réduisent le coût par puce en raison d'un rendement plus élevé et d'une meilleure utilisation des matériaux.
Évolutivité: Ils permettent la production de masse, ce qui est essentiel pour répondre à la demande croissante dans des industries comme l'automobile et les télécommunications.
Performance améliorée: la plus grande taille prend en charge les processus de fabrication avancés, ce qui conduit à des appareils de meilleure qualité avec moins de défauts.
Avantage concurrentiel: Les entreprises qui adoptent la technologie SiC de 12 pouces peuvent rester en tête du marché en offrant des solutions plus efficaces et moins coûteuses.
