Détails de produit
Lieu d'origine: Chine
Nom de marque: ZMSH
Certification: rohs
Numéro de modèle: fourneau à cristaux de saphir kyropoulos
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: by case
Conditions de paiement: T/T
Capacité de fusion:: |
≥ 200 kg |
Puissance de chauffage:: |
120 kW |
Température de chauffage maximale:: |
2100℃ |
Courant de sortie:: |
0-10000A en courant continu |
Capacité de fusion:: |
≥ 200 kg |
Puissance de chauffage:: |
120 kW |
Température de chauffage maximale:: |
2100℃ |
Courant de sortie:: |
0-10000A en courant continu |

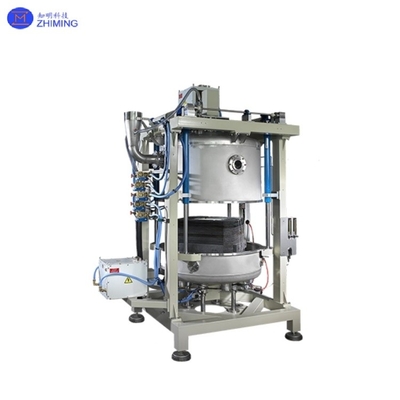

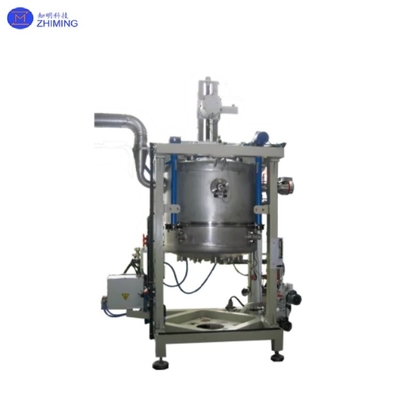

Le four de cristallisation de saphir est un dispositif pour la culture de cristaux de saphir de haute qualité en utilisant la technologie de la méthode de Kyropoulos (méthode à bulles).vitesse de levage et conditions de refroidissement, l'appareil peut faire pousser des cristaux de saphir de grande taille et de faible défectuosité dans un environnement à haute température, qui est largement utilisé dans les LED, les fenêtres optiques, les substrats de semi-conducteurs et autres domaines.
Le four de croissance de cristaux de saphir est un équipement de croissance de cristaux de saphir à cristaux simples utilisant la méthode de chauffage par résistance, en utilisant le principe de croissance de bulle peut pousser jusqu'à 85-120 kg de cristaux de saphir.La chambre sous vide utilisée pour la croissance de saphir dans l'équipement adopte une structure verticaleLa chambre à vide, y compris le couvercle supérieur et la plaque inférieure, adopte une structure de refroidissement à eau à double couche, et le couvercle supérieur peut être ouvert.
| Quantité de fusion: | ≥ 200 kg |
| Hauteur de la cavité du four: | Φ800 × 1200 mm |
| Plage de vitesse de traction à cristal simple: | 0.1 ~ 20 mm/h régulation de vitesse sans pas |
| Augmentation ou diminution rapide du cristal de graine: | Régulation de vitesse sans pas de 0 à 150 mm/min |
| Plage de vitesse de semis: | Régulation de vitesse sans pas de 1 à 20 r/min |
| Traction de levage maximale de l'arbre de cristal de semence: | 400 mm |
| Puissance de chauffage: | 120 kW |
| Température de chauffage maximale: | 2100°C |
| L'alimentation électrique (ligne d'entrée): | 380V à trois phases |
| Courant de sortie: | 0-10000A en courant continu |
| Voltage de fonctionnement de sortie: | 0 à 12,5 V de courant continu |
| Hauteur maximale de l'hôte: | 2800 mm |
| Vacuum limite de la chambre du four: | ≤ 6,7 × 10 à 3 Pa |
| Celle à double charge: | 100 kg (un seul) |
| Poids: | environ 1500Kg |
| Poids de la machine: | environ 2000 kg |
| Zone principale de la machine: | 3800 × 2100 mm |
| La machine couvre une surface de: | Pour les véhicules à moteur à combustion |
| Pression à l'entrée: | 00,3 MPa ± 0,02 MPa |
| Température d'entrée de l'eau: | 20 à 25°C |
1. étape de fusion:La matière première d'alumine de haute pureté (Al2O3) est mise dans le creuset et chauffée à plus de 2050 °C par un système de chauffage (comme le chauffage par résistance ou le chauffage par induction) pour fondre complètement.
2Initiation au cristal de graine:Le cristal de graine de saphir est immergé dans la fusion, et la fusion commence à cristalliser sur la surface du cristal de graine en contrôlant précisément le gradient de température et la vitesse de traction.
3Croissance des cristaux:En soulevant lentement le cristal de graine et en tournant le creuset, le cristal grandit progressivement dans la direction du cristal de graine.la conception optimisée du champ thermique assure une distribution uniforme de la température pendant la croissance du cristal et réduit les défauts.
4. refroidissement et recuit:Une fois la croissance cristalline terminée, la température est lentement réduite et le processus de recuit est effectué pour libérer le stress interne et améliorer la qualité du cristal.
1Système de chauffage:Le chauffe-eau segmenté (chauffe-haute latérale et chauffe-haute inférieure) peut contrôler indépendamment la température, optimiser le débit de fusion et la distribution du champ thermique.
2Système d'isolation thermique:écran d'isolation thermique multicouche (comme écran de réflexion au tungstène, écran d'isolation thermique au graphite), réduire les pertes de chaleur, améliorer l'uniformité du champ thermique.
3Système de levage et de rotation:mécanisme de levage de haute précision (plage de vitesse de levage: 0,05-10 mm/h) et mécanisme de rotation pour assurer la stabilité et l'uniformité pendant la croissance du cristal.
4Système de refroidissement:système de refroidissement par eau en circulation (barre de semis et corps du four) pour prévenir la surchauffe locale, protéger les équipements et améliorer la qualité des cristaux.
5Système de vide:équipé d'une pompe mécanique et d'une pompe de diffusion pour assurer que le degré de vide dans le four atteigne 6,0 × 10−4 Pa afin de réduire la pollution par les impuretés.
6Système de commande:Contrôle par écran tactile PLC+, pré-stockage et surveillance en temps réel des paramètres de processus de support, pour réaliser un fonctionnement automatique.
1- Une croissance cristalline de haute qualité:En optimisant la conception du champ thermique et en contrôlant avec précision les paramètres du processus, des cristaux de saphir à faibles défauts (densité de dislocation < 1000/cm2) et à une grande uniformité sont cultivés.
2- Des cristaux de grande taille:Soutenir la croissance de 85-120 kg de cristal de saphir de grande taille pour répondre aux besoins industriels.
3. Produit élevé:Le rendement est supérieur à 75%, ce qui réduit considérablement les coûts de production.
4- Économie d'énergie et efficacité élevée:L'utilisation d'un champ thermique à faible consommation d'énergie et d'un système de chauffage efficace pour réduire la consommation d'énergie.
5Opération automatique:Système de commande automatique, réduire la dépendance à l'expérience manuelle, cycle de formation d'exploitation seulement 2-3 mois.
6Conception modulaire:Structure d'équipement modulaire, facile à entretenir et à améliorer.
1. industrie des LED:Utilisé pour produire du substrat de saphir (PSS) comme substrat pour la croissance épitaxielle des LED.
2Vue optique:La croissance de cristaux de saphir à haute transparence pour la fabrication de fenêtres optiques, de lentilles et de composants laser.
3Industrie des semi-conducteurs:En tant que matériau de substrat pour les dispositifs à semi-conducteurs, il convient aux dispositifs à haute puissance et à haute fréquence.
4Produits électroniques de consommation:Utilisé pour la fabrication de lentilles de protection de caméra de téléphone intelligent, de plaques de couverture de montre intelligente, etc.
5- Dans l' aérospatiale:Production de fenêtres en saphir de haute résistance pour les systèmes optiques des avions et des vaisseaux spatiaux.
6- domaine de recherche scientifique:Utilisé pour étudier le mécanisme de croissance et l'optimisation des performances du cristal de saphir.
1Ventes d'équipements:Fournir des services de vente de fours à cristaux de saphir et d'équipements connexes.
2- Assistance technique:Fournir aux clients une formation à l'installation, à la mise en service et à l'exploitation des équipements.
3Des solutions sur mesure:Concevoir des équipements et des processus personnalisés en fonction des besoins du client.
4Le service après-vente:Fournir des services d'entretien, de réparation et de fourniture de pièces détachées.
5Optimisation des processus:Aider les clients à optimiser le processus de croissance des cristaux, améliorer l'efficacité de la production et la qualité des produits.
6- Conseils techniques:Fournir des services de conseil technique en matière de croissance des cristaux de saphir et des domaines connexes.
Tag: #fourneau de cristal de saphir, #méthode de croissance des bulles de Cyropoulos, #équipement de croissance Ky, #production de cristal de saphir, #plaque de saphir
