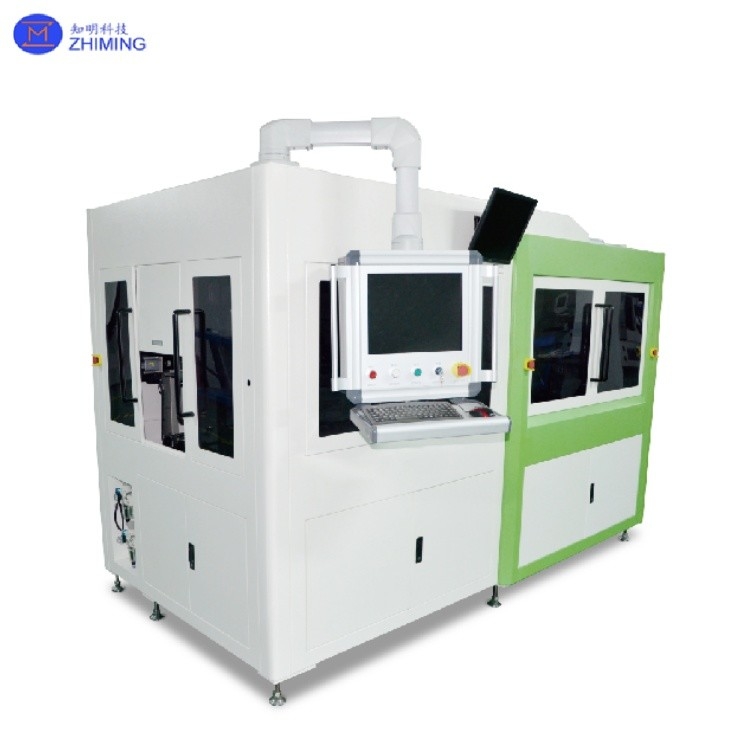

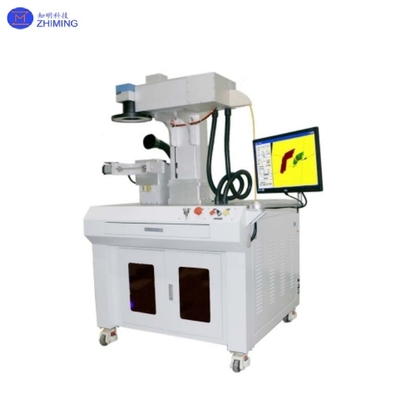

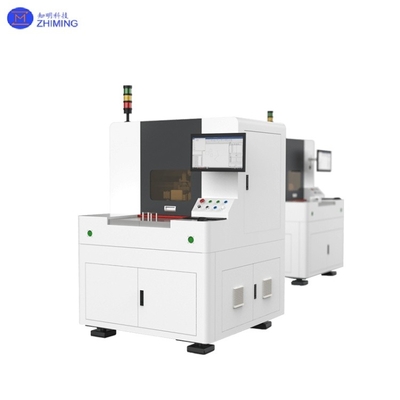

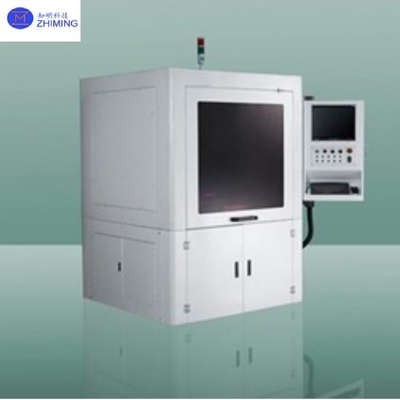

Machine de forage laser de haute précision avec une longueur d'onde de 1064 nm de traitement de micro-trous de haute efficacité

Machine de forage laser de haute précision avec une longueur d'onde de 1064 nm pour le traitement de microgouillis à haut rendement





· Source laser:Le composant principal, qui utilise généralement des lasers à fibre, des lasers CO2 ou des lasers ultraviolets, produit un faisceau laser à haute densité d'énergie.

· Système optique:"Précédent" comprenant les lentilles et les miroirs de mise au point pour la mise au point du faisceau laser sur des points extrêmement petits, jusqu'à quelques microns de diamètre.

· Système de contrôle du mouvement:Un système CNC (commandement numérique par ordinateur) de haute précision est utilisé pour contrôler le mouvement de la tête laser et de la table afin d'assurer la précision de la position de forage.

· Système de refroidissement:Utilisé pour refroidir les lasers et les systèmes optiques afin d'éviter la surchauffe.

· Système de gaz auxiliaire:Des gaz auxiliaires (tels que l'azote, l'oxygène) sont fournis pour aider à éliminer les matières fondues et à améliorer la qualité du forage.

· Interface homme-machine:comprenant un écran tactile et un logiciel de commande, faciles à utiliser et à surveiller par les utilisateurs.



Paramètre technique




1Puissance maximale:200W à 500W, modèles spécifiques tels que XH-B200, XH-B400 et XH-B500.

2- ouverture minimale:jusqu'à 30 μm, voire moins.

3La profondeur est:des trous peu profonds aux trous profonds, jusqu'à 5 mm.

4Matériaux à utiliser:métal, non métal, céramique, verre et autres matériaux durs.

Principe de fonctionnement et caractéristiques techniques

1La machine de perforation laser de haute précision utilise la forte densité d'énergie et les caractéristiques de mise au point du faisceau laser pour former de minuscules trous à la surface du matériau.dont la précision et la stabilité de traitement sont extrêmement élevées.
2La puissance du laser est stable, la longueur d'onde est généralement de 1064 nm, le diamètre de la tache est très petit (comme 0,015 mm), la largeur de l'impulsion est réglable,et il convient au traitement des trous de profondeur et de diamètre différents.
3Un système de contrôle avancé du faisceau et une table de mouvement de précision sont adoptés pour assurer une qualité constante des trous, une ouverture uniforme et un bord lisse sans taches.

Les avantages

· Haute précision:Les caractéristiques de mise au point du faisceau laser rendent la taille et la position du trou extrêmement précises, et l'erreur peut être contrôlée à ± 0,005 mm.

· Haute efficacité:Vitesse de perçage rapide, jusqu'à 2000 trous par seconde, adapté à la production de masse.

· Flexibilité:Prise en charge d'une variété de traitements de matériaux, adaptés à différentes formes et profondeurs de trous.

· Sécurité:Il n'est pas nécessaire d'utiliser des outils, ce qui évite l'usure des outils et les coûts de remplacement.


Système de contrôle et logiciel


·Équipé d'un système de contrôle auto-développé, support de couture graphique, correction de grand format et autres fonctions.


·Le système logiciel peut effectuer des changements de programme et des commutations de petits lots pour s'adapter à différentes exigences de traitement.
